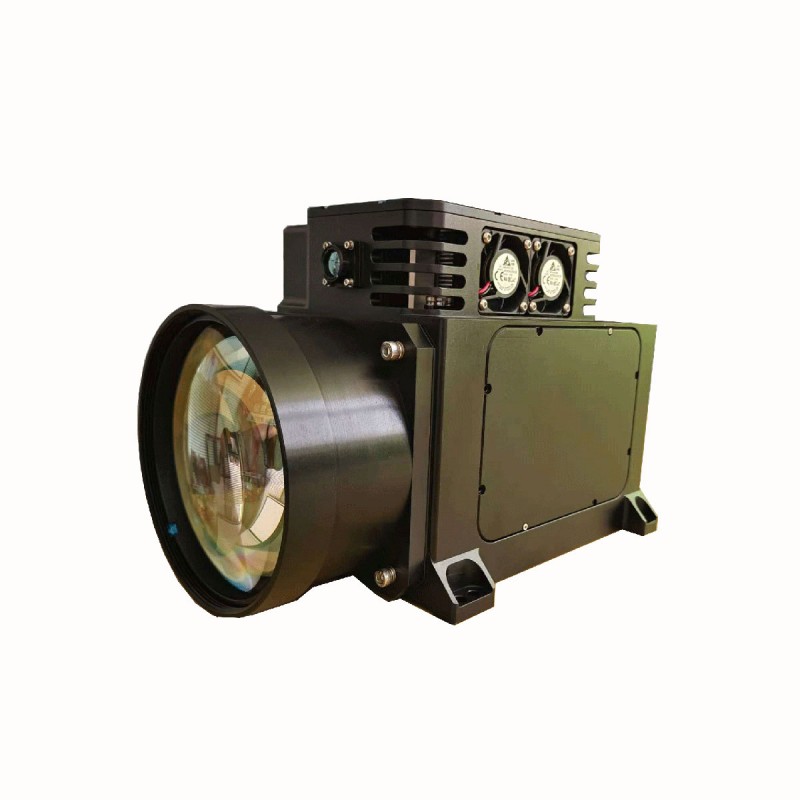

10 km Laser -Entfernungsmodul für Anti -Drohnen -Stsem

Das STA-WR10000X ist ein dediziertes Laser-Bereichsmodul zum Messen von UAV-Zielen. Es basiert auf einem 1064nm YAG-Laser mit einem großen Divergenzwinkel von bis zu 0,8 MRAD und einem hochwertigen Laserstrahl. Es kann leicht auf ein UAV -Ziel mit einer Reflexionsfläche von 0,1 m² in einer Entfernung von 10 km sperrten und ein UAV -Ziel mit einer Reflexionsfläche von 2㎡ UAV -Ziel in Höhe von bis zu 15 km entfernt messen.

Anfrage absenden

Produktbeschreibung

a) Funktion zur Selbstprüfung der Informationsantwortfunktion;
b) Fehlerspeicherort und Fehlermodus -Feedback;
c) serielle Kommunikation in der Lage.

Produktparameter

Modell	STA-WR10000X	Notizen
Wellenlänge	1064nm
Divergenzwinkel	0,8 ± 0,1 Mard
Maximaler Bereich	≥ 10000 m	Reflexionsfläche 0,1 m² UAV
Maximaler Bereich	≥ 15000 m	Reflexionsfläche 2 m² UAV
Mini reicht	≤150 m
Genauigkeit	± 2 m （rms）
Ranghäufigkeit	1. 5, 10, 20 Hz einstellbar
Schnittstelle	RS422	Anpassbar
Versorgungsspannung	24 V	Anpassbar
Nichtparallelität zwischen optischer Achse und Montagemittel-Referenzebene	≤ 2mrad
Arbeitsstromverbrauch	≤ 100 W (@20Hz)
Betriebstemperatur	-40 ℃～+60 ℃
Lagertemperatur	-50 ℃～+70 ℃
Größe	≤ 288 × 165 × 191 mm
Gewicht	≤ 6,5 kg

Klärung: Sichtbarkeit ≥ 20 km, Luftfeuchtigkeit ≤ 80%, UAV -Zielreflexionsvermögen 0,3.

Elektrische Schnittstelle

Stift	Definieren	Notizen
1	VCC	+24 V Anodal
2
3
4
5	GND	Negativer Stange der Stromversorgung
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	Kommunikation GND
14	Syn+	RS422 Differential externes Timing -System, Breite> 10us.
15	Syn-	RS422 Differential externes Timing -System, Breite> 10us.
