Laser-Ceilometer für Meteorologie

Max. Wolkenerkennungsreichweite: 49.210 Fuß
Räumliche Auflösung: 5m
Erkennbare Wolkenschichten: 5 Schichten

Meteorologische Beobachtung und Wettervorhersage
Flugwetterunterstützung (Flughäfen, Heliports)
Meereswetterunterstützung (Schiffe, Offshore-Plattformen)
Militärische Wetterunterstützung
Umweltüberwachung (atmosphärische Aerosole, Schadstoffe)
Wettermodifikation (Anleitung für Regenverstärkungsmaßnahmen)
Wissenschaftliche Forschung und Ausbildung (Atmosphärenwissenschaft und Fernerkundungsausbildung)
Messung der integralen Wolkenbedeckung

Hinweis: Dieses Produkt hat die entsprechende Zertifizierung der Wetterbehörde erhalten. Seine Leistungsspezifikationen, seine Anpassungsfähigkeit an die Umgebung und seine Messgenauigkeit entsprechen alle den Anforderungen meteorologischer Beobachtungsstandards. Die Messdaten sind zuverlässig und das Gerät arbeitet stabil, was eine vertrauenswürdige Überwachungssicherheit für meteorologische Beobachtungsdienste bietet.

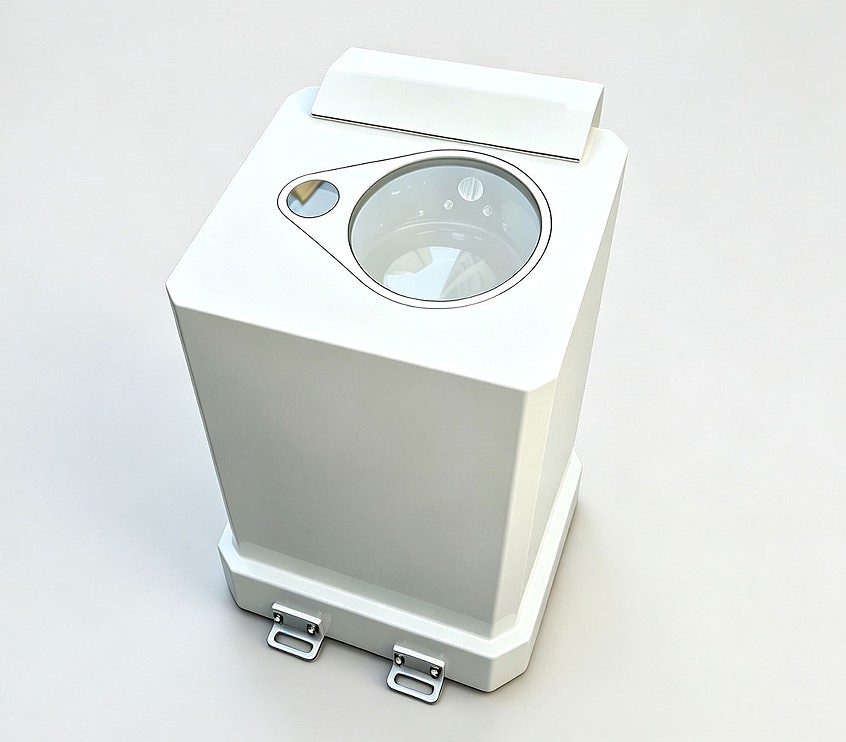

Das Laser-Ceilometer STA-LC56 ist ein Mie-streuendes Lidar. Es nutzt den Mie-Streuungseffekt atmosphärischer Aerosolpartikel auf dem Laser, um Aerosole wie Staub und Wolkennebelpartikel in der unteren Atmosphäre unter 15 km (49.210 Fuß) zu erkennen. Im Vergleich zu anderen Streumechanismen weist die Mie-Streuung einen größeren Streuquerschnitt und stärkere Echosignale auf. Da die meisten atmosphärischen Aerosolpartikel in geringer Höhe verteilt sind, kann die Detektion bequem durchgeführt werden. Das Instrument wird zur Beobachtung der Wolkenbasishöhe und der integrierten Wolkenmenge in Flughäfen, Schiffen, mobilen Vermessungsfahrzeugen, Wetterstationen und anderen Szenarien eingesetzt.

Das Ceilometer arbeitet nach dem Laser-Entfernungsmessprinzip und sendet periodische Laserimpulse in die Atmosphäre aus. Der Empfänger erfasst zurückgestreute Echosignale von Wolken und der Atmosphäre. Der Prozessor verarbeitet und berechnet die empfangenen Signale invers, um atmosphärische Extinktionskoeffizienten in verschiedenen Höhen zu erhalten, um Wolkenschichten zu identifizieren und die Höhe der Wolkenbasis zu berechnen.
Hauptfunktionen

a) Es kann die Höhe der Wolkenbasis, die Dicke der Wolkenschicht und die Höhe der atmosphärischen Grenzschicht in Echtzeit messen und anzeigen sowie vertikale Sichtbarkeitsdaten bei verdeckten Himmelsbedingungen ausgeben.
b) Es unterstützt die Erkennung mehrschichtiger Wolken, die Identifizierung und Messung von bis zu 5 Wolkenschichten und die synchrone Ausgabe der Wolkenbasishöhe, Wolkendicke und der integrierten Wolkenmenge jeder Schicht.
c) Es ist mit einer automatischen Selbsttestfunktion ausgestattet, um den Betriebsstatus und die Arbeitsparameter der Kernkomponenten zu überwachen und so einen stabilen Gerätebetrieb sicherzustellen.
d) Es unterstützt die Parameterkonfiguration über externe Terminalsoftware und verfügt über einen Ausschaltschutz. Alle konfigurierten Parameter können nach einem Stromausfall dauerhaft und verlustfrei gespeichert werden.
e) Das Ausgabedatenformat entspricht vollständig den Ceilometer-Spezifikationen des Surface Meteorological Observation Data Dictionary und ermöglicht so eine standardisierte Datenausgabe und eine bequeme Anbindung an meteorologische Geschäftssysteme.
f) Integriert mit intelligenten automatischen Steuerfunktionen, einschließlich Selbstreinigung der optischen Linse und Selbsterwärmung der Ausrüstung, die sich an komplexe Arbeitsumgebungen im Freien anpasst.
g) Der integrierte Datenspeicher unterstützt die kontinuierliche Aufzeichnung und Aufbewahrung historischer Überwachungsdaten für mindestens 3 Monate und erleichtert so die Datenüberprüfung und -analyse.

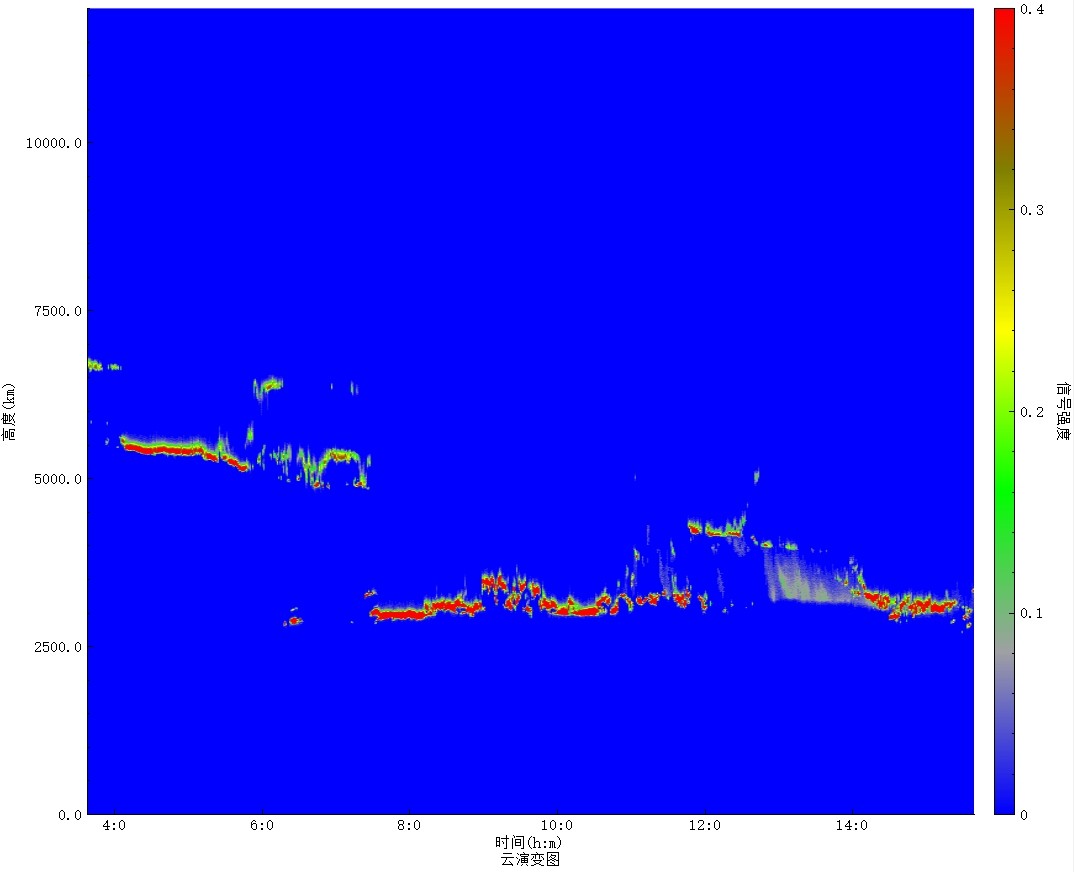

Wolkenentwicklungsdiagramm

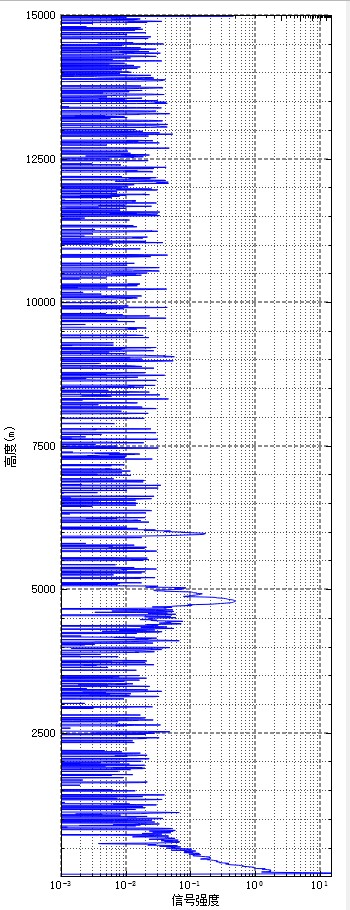

Kurvenanzeige
