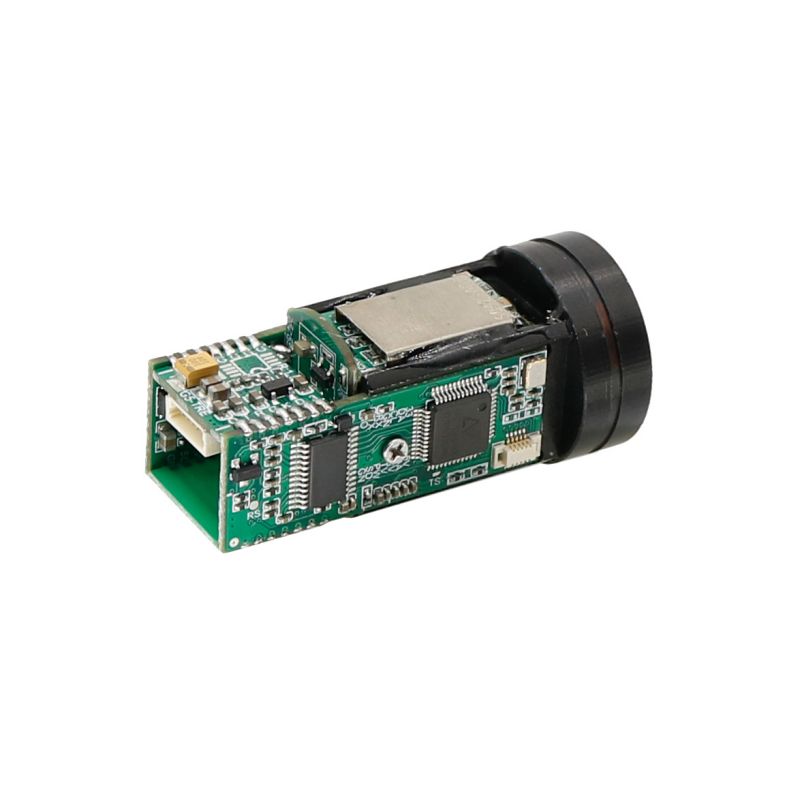

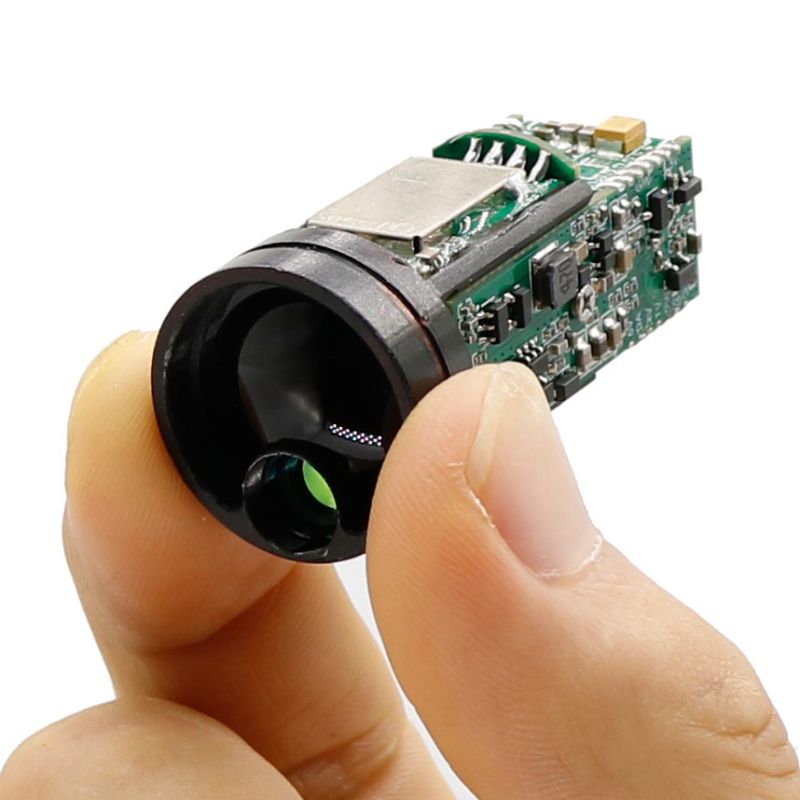

1200m Entfernungsmodul

Das 1200 -m -Entfernungsmodul ist ein neues leichtes und kompaktes Rangierungsmodul, das bei einer Wellenlänge von 905 Nm arbeitet. Der Produktmessbereich beträgt 1.200 m. Unter Verwendung der UART-TTL-Schnittstelle, die mit Testsoftware ausgestattet ist, bequem für die weitere Entwicklung mit den Eigenschaften kleiner Größe, geringem Gewicht und zuverlässiger Leistung. Es kann in Luftfahrt, Kommunikation, Geologie, Polizei, Outdoor -Sport und anderen Gelegenheiten verwendet werden.

Modell:STA012X

Anfrage absenden

Produktbeschreibung

1200m Entfernungsmodulleistungsindikatoren

● Eingebauter Verbesserungsalgorithmus, hohe Infrarotbildqualität;
● Standard Piccadini Guide Rail, einfach zu installieren und zu entfernen;
● kleines Volumen, geringes Gewicht, geringem Stromverbrauch;
● Geeignet für Nachtjagd, Outdoor -Sport usw.

Projekt	Technischer Parameter
Laserwellenlänge	905nm
Reichweite	5m-1200 m
Ranggenauigkeit	± 0,5 m
Entfernungsmessfrequenz	1Hz
Quadrantenmessrate	≥ 98%
falsche Alarmrate	≤ 1%
Divergenzwinkel	≤ 6mrad
Kaliber erhalten	18 mm
Kommunikationsschnittstelle	UART-TTL
Versorgungsspannung	3.3-5V
Arbeitsstromverbrauch	≤ 1,1W
Standby -Stromverbrauch	≤ 50 MW
Größe	Ф23mm 48 mm

Gewicht	≤ 20 g
Betriebstemperaturbereich	-15 ℃ -+60 ℃
Lagertemperaturbereich	-55 ℃ -+70 ℃

Schnittstelle

1 Elektrische Grenzfläche

Stift	Definition	erklären
1	GND	Power Anode-
2	5v	Stromversorgungskathode + 5 V / 1A Stromversorgung
3	NC	in der Luft hängen
4	Txd	Der serielle Port -Modul sendet die TTL -Ebene
5	Rxd	Der serielle Port -Modul empfängt die TTL -Ebene
6	IN#	Modul aktivieren Stifte, 0 V aktiviert, 5 -V -Behinderung mit hoher Ebene
