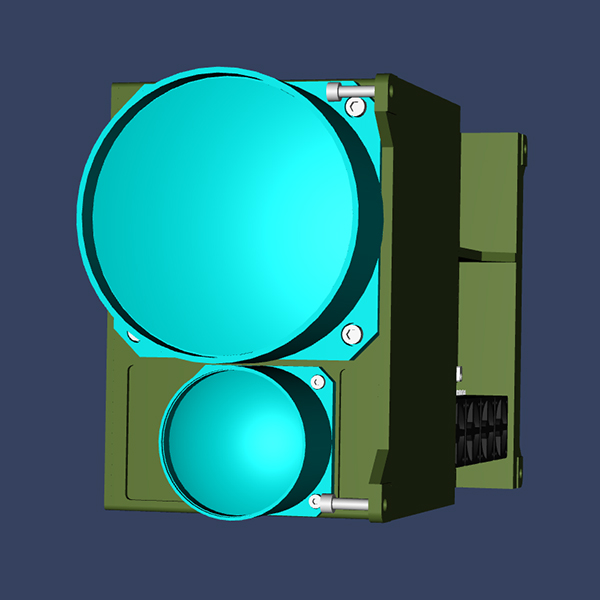

Das Laser-Entfernungsmessermodul M120KX mit ultralanger Reichweite ist ein militärischer gepulster Laser-Entfernungsmesser, der für Flugzeuge, unbemannte Luftfahrzeuge, Luftgewehre und andere Anwendungsszenarien entwickelt wurde. Es hat die Vorteile von geringer Größe, geringem Stromverbrauch, stabiler Leistung, langem Messabstand, langer Lebensdauer, Augensicherheit und so weiter. Es ist eine wichtige technische Ausrüstung, um die Zielgenauigkeit des Produkts zu verbessern. Willkommen beim Kauf eines 120-km-Laser-Entfernungsmessermoduls bei uns.

Reichweite: Flughöhe â¥6km, Luft-Boden-Entfernungszielreflexion â¥0.1, Messentfernung â¥120km. Von Oberfläche zu Luft, für ein kleines Ziel mit einer Querschnittsfläche von 0,1 m2, Zielreflektivität ≤ 0,3, atmosphärische Sichtbarkeit ≤ 16 km, Messentfernung ≤ 16 km.

Modell:M3065X

Anfrage absenden    PDF Herunterladen

Produktbeschreibung

JIOPTIK

(1) Es gibt drei Modi: Betriebsmodus, Standby-Modus und Fehlermodus. Im Standby-Modus können die Pumpleistung und die thermische Steuerungsleistung abgeschaltet werden. Der Betriebsmodus ist standardmäßig eingestellt. Wenn Sie in den Standby-Modus wechseln und ihn als Standard festlegen möchten, kann dies durch Laserkommunikationsanweisungen realisiert werden. Darüber hinaus kann es auch eine Stromausfallschutzfunktion erreichen.
(2) Wenn der Strom eingeschaltet wird, kann er sofort überwachen und Feedback geben. Wenn ein Fehler auftritt, führt es eine Selbstprüfung durch und meldet (alle 1s bei Selbstprüfung).
(3) Es ist in der Lage, die Sendezeiten des Laserpulses zu erfassen.
(4) Mit externem Trigger-Betriebsmodus (nicht mehr als 25 Hz).
(5) Mit Überspannungsschutzfunktion.
(6) Mit Überstromschutzfunktion: Wenn der Strom im Laser LD den Maximalwert überschreitet, schaltet er in den Standby-Modus und sendet einen Fehlerbericht.
(7) Mit Überhitzungsschutzfunktion: Wenn die Heizkörpertemperatur im Standby-Modus den Höchstwert überschreitet, wechselt sie in den Standby-Modus und sendet einen Fehlerbericht.

JIOPTIK120 km Laser-Entfernungsmesser-ModulParameter

Parameter
Spezifikation
Wellenlänge
1570nm
Maximale Reichweite
â¥120km
Vom Himmel bis zum Boden
Reflektivität: 0,1
Flughöhe â¥6km
â¥16km
Vom Boden bis zum Himmel, Zielbereich: 0,1 ¡
Reflektivität: 0,3
Sichtweite 16 km
Mindestreichweite
â¥400m
Rangierende Wiederholungsrate
â¥20Hz
Divergenzwinkel
â¤0,6mrad
Entfernungsgenauigkeit
⤱5m
Stromversorgung
Gleichstrom 22V~30V
Leistung (bei Raumtemperatur)
â¤300W
Kontinuierliche Betriebszeit
â¥3min@20hz
Betriebstemperatur
-40â~ 55â
Lagertemperatur
-50â~ 65â
Abmessungen
â¤405mm×230mm×160mm (Objektivdeckel ist nicht im Lieferumfang enthalten)
Gewicht
â¤10kg

Kommunikationsschnittstellen

Mit fetten und deutlichen Markierungen schützt das spezielle Design von Buchsen und Steckverbindern tendenziell vor Vertauschung und falschem Anschluss. Für die externe Schnittstelle werden militärische J30J-Mikroanschlüsse verwendet (Namen variieren je nach Hersteller). Sockel: XS1
Tabelle 1 und Tabelle 2 zeigen die Buchse und den Stecker der externen Schnittstelle, Tabelle 3 zeigt die Definition von Pin NO.

Tabelle 1 Buchse der externen Schnittstelle des Laser-Entfernungsmessers

NEIN.
Artikel
Modell
Markieren
1
Buchse für Stromversorgung und Kommunikationsschnittstelle
J30JM-15ZKP29
XS1

Tabelle 2 Stecker der externen Schnittstelle des Laser-Entfernungsmessers

NEIN.
Artikel
Modell
Markieren
1
Stecker der Stromversorgung und Kommunikationsschnittstelle
J30J-15TJLâC1(L100)
XP1

Tabelle 3 Definition von Pin NO.

PIN-NR.
Abk.
Notiz.
Definition
1
PWR
DCï¼28V

2
PWR
DCï¼28V

3
PWR
DCï¼28V

4
PWR
DCï¼28V

5
RTN_P
DCï¼28V-

6
RTN_P
DCï¼28V-

7
RTN_P
DCï¼28V-

8
RTN_P
DCï¼28V-

9
LRF_COM_T
RS422(COM)Y
Laser-Entfernungsmesser übertragen
10
LRF_COM_T-
RS422(COM)Z
Laser-Entfernungsmesser Sende-
11
LRF_COM_R-
RS422(COM)B
Laser-Entfernungsmesser-Empfang
12
LRF_COM_R
RS422(COM)A
Laser-Entfernungsmesser erhalten
13
GND_ LRF_COM
RS422(COM)GND

14
LRF_Trigger_R
externer Trigger empfangen

15
LRF_ Trigg _R-
externer Trigger empfangen-


Abmessungen



Berechnung der Reichweitenfähigkeit

Ziele und Konditionsanforderungen
Reichweitenfähigkeit: 120 km (vom Himmel bis zum Boden, Reflexionsvermögen: 0,1, Höhe des Flugzeugs: 6 km)
Reichweitenfähigkeit: 16 km (vom Boden bis zum Himmel, Zielbereich: 0,1 ¡, Reflexionsvermögen: 0,3, Sichtbarkeit 16 km)
(2) Analyse und Verifizierung
Die Hauptparameter, die die Entfernungsmessung beeinflussen, sind die Spitzenleistung der Laser, der Divergenzwinkel, die Sende- und Empfangsdurchlässigkeit, die Wellenlänge des Lasers usw.
Für diesen Laser-Entfernungsmesser sind 10 MW Spitzenleistung des Lasers, 0,6 mrad Divergenzwinkel, 1570 nm Wellenlänge, Sendetransmission 90 %, Empfangstransmission 80 % und 140 mm Empfang erforderlich
Es ist ein Laser-Entfernungsmesser für kleine Ziele, die Entfernungsfähigkeit kann mit der folgenden Formel berechnet werden. Entfernungsformel für kleine Ziele



: Erkennbare optische Leistung
: Sendeleistung des Laser-Entfernungsmessers (10 MW)
: Übertragungsgrad (0,9)
: Empfangen von Übertragung (0,8)
: Optischer Empfangsbereich (140 mm Empfang
: Zielreflexion (0,3)
: Atmosphärischer Dämpfungskoeffizient (0,01)
: Entfernung zu Zielen
Solange die detektierbare optische Leistung, die von Zielen reflektiert wird, größer als die minimal detektierbare Leistung ist, kann ein Laser-Entfernungsmesser die Entfernung zu einem Ziel bestimmen. Für einen Laser-Entfernungsmesser mit einer Wellenlänge von 1570 nm beträgt die minimal detektierbare Leistung (M.D.S.) von APD im Allgemeinen 5 × 10-9 W.
Bei einer Sichtweite von 40 km und einer Entfernung von 32 km zu Zielen ist die minimal erkennbare Leistung geringer als die M.D.S. von APD (5 × 10-9 W). Daher kann ein Laser-Entfernungsmesser bei einer Sichtweite von 40 km eine Entfernung von (2,3 m × 2,3 m) erreichen. Ziele bis zu 31~32 km (möglicherweise nah oder weniger als 32 km).
