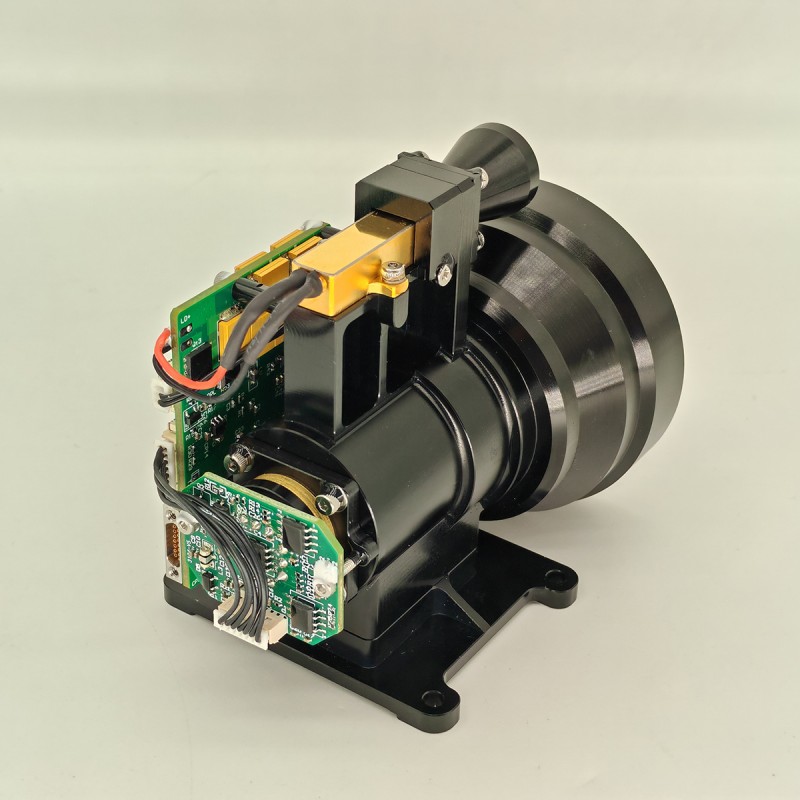

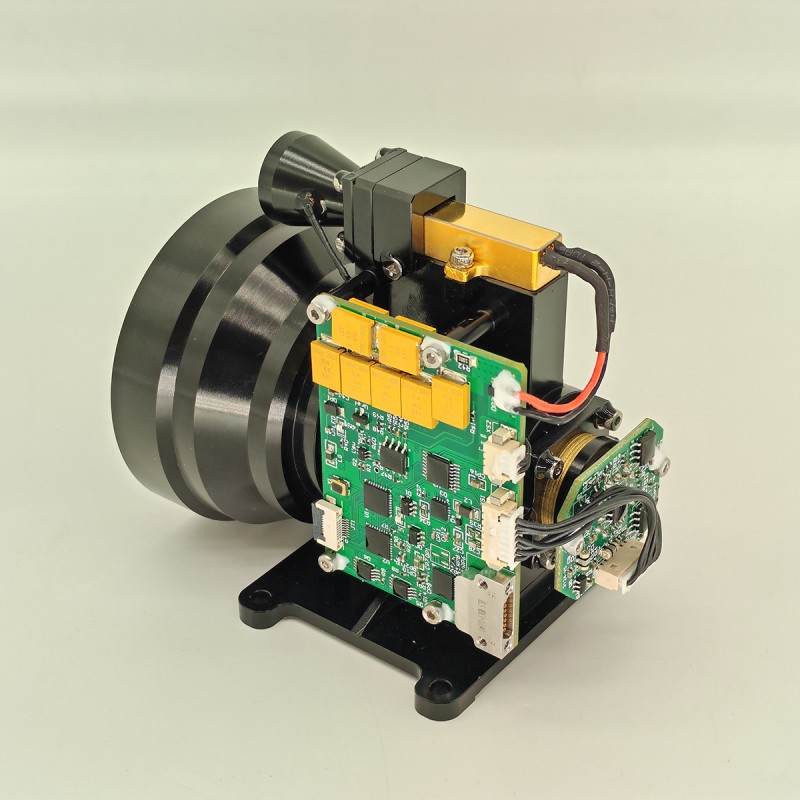

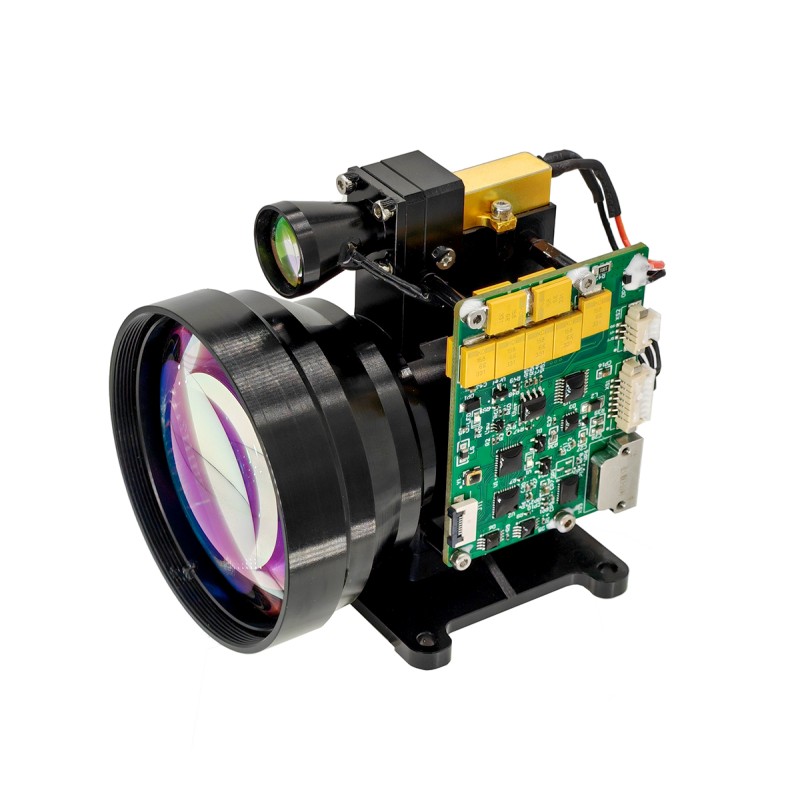

12 km Augen-safe Laser-Entfernungsmodul
STA-B1220X ist ein menschliches, augensicheres Laserabstandsmessmodul, mit dem die Zielabstand erfasst und die gemessene Entfernung durch serielle Kommunikation zum oberen Computer übertragen werden kann. Sichtbarkeit ≥ 25 km, Zielreflektivität ≥ 0,3, Luftfeuchtigkeit ≤ 80%, Fahrzeug (2,3 m × 2,3 m NATO -Ziel) Rangentfernung ≥ 12 km; Maximale Rangliste ≥ 20 km.
Anfrage absenden
Produktbeschreibung
Hauptfunktionen
(1) Single -Ranging und kontinuierliches Rang;
(2) Reaktion auf Laser -Rangierungsbefehle und kann jederzeit nach dem Stop -Befehl aufhören;
(3) Ausgangsabstandsdaten und Statusinformationen nach dem Impuls während der Entfernungsmessung;
(4) Es kann die kumulative Anzahl überträgter Laserimpulse melden (kein Stromverlust);
(5) Entfernungsauswahl, vordere und hintere Zielanzeige;
(6) Selbsttestfunktion.
(2) Reaktion auf Laser -Rangierungsbefehle und kann jederzeit nach dem Stop -Befehl aufhören;
(3) Ausgangsabstandsdaten und Statusinformationen nach dem Impuls während der Entfernungsmessung;
(4) Es kann die kumulative Anzahl überträgter Laserimpulse melden (kein Stromverlust);
(5) Entfernungsauswahl, vordere und hintere Zielanzeige;
(6) Selbsttestfunktion.
Produkteinführung
Das B1220X -Laser -Entfernungsmodul ist ein Militärpulslaser -Entfernungsmesser, das für Anwendungsszenarien wie Flugzeuge, unbemannte Luftfahrzeuge, Tanks und Umfang entwickelt wurde. Es hat geringer Größe, geringes Gewicht, geringem Stromverbrauch, stabile Leistung, lange Messentfernung und langes Lebensdauer, Sicherheit menschlicher Augen und andere Vorteile. Es ist eine wichtige technische Ausrüstung, um die Genauigkeit der Produktziele zu verbessern.
Produktleistungsindex
| Artikel | Technischer Parameter | Anweisung |
| Modell | STA-B1220X | |
| Arbeitswellenlänge | 1535 ± 5 nm | |
| Augensicherheit | Klasse 1 (IEC 60825-1) | |
| Empfangsblende | Φ57mm | |
| Emissionsöffnung | Φ19mm | |
| Rangleichtigkeit | 50 m-20 km | |
| Reichweite | ≥20000m | Maximaler Bereich |
| ≥ 15000 m | Großes Ziel, Reflexionsvermögen: 0,6, Sichtbarkeit der Beobachter 25 km | |
| ≥12000 m | NATO -Ziel | |
| ≥8000m | Menschliches Ziel | |
| ≥ 3200 m | UAV -Ziel | |
| Mini -Reichweite | 50 m |
|
| Erkennung von Mehrziele | Bis zu 3 Ziel |
|
| Ranggenauigkeit | ± 3 m | 3d |
| Ranghäufigkeit | 1 ~ 10 Hz einstellbar |
|
| Genauigkeitsrate | ≥ 98% |
|
| Falsche Alarmrate | 1% |
|
| Divergenzwinkel | ≤ 0,3mrad |
|
| Kommunikationsschnittstelle | RS422 / RS232 / TTL |
|
| Stromspannung | DC18 ~ 32V |
|
| Arbeitskraft | ≤3W | Normaler Temperaturtest |
| Spitzenleistung | ≤ 6W | Normaler Temperaturtest |
| Mechanischer Schock | 75G, 1 ms |
|
| Arbeitstemperatur | -40 ℃～+60 ℃ |
|
| Lagertemperatur | -55 ℃～+70 ℃ |
|
| Zuverlässigkeit | MTBF ≥ 1500H |
|
| Größe | ≤ 90 mm × 63 mm × 82 mm |
|
| Gewicht | ≤350g |
|
| Hauptfunktion | Erstes und letztes Zielbereich, Multi-Target-Laufzeit, Distanzselektivität | |
| Mehr Funktion | 1. Distanzblindspot Gating -Funktion; 2. Selbstüberprüfungsfunktion (Hochspannung, Temperatur usw.); 3. Entfernungsauflösung: 30 m; | |
Anmerkungen:
1) NATO -Zielgröße 2,3 m × 2,3 m; Menschliche Zielgröße 0,5 m × 1,7 m; UAV -Zielgröße 0,2 m × 0,3
M; Reflexionsvermögen 30%, Beobachter -Sichtbarkeit ≥ 20 km

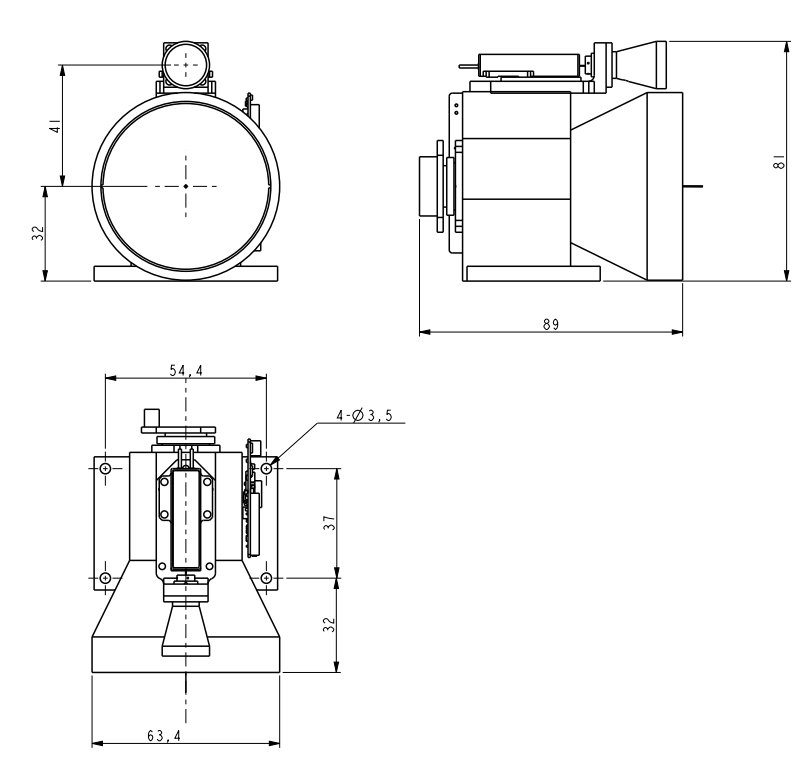

Strukturinstallationsschnittstelle
Externe Schnittstelle
| Steckermodell | MDC1-15SW1 | ||
| Stift | Definieren | Funktion | Anmerkungen |
| 1 | VEE | Positive Leistungseingabe | 9-36V |
| 2 | GND | Leistungseingangsgrund |
|
| 3 | RS422_T/R+ |
|
|
| 4 | Rs422_t/r- |
|
|
| 5 | Rs422_rxd- |
|
|
| 6 | RS422_RXD+ |
|
|
| 7 | RS232-TX |
|
|
| 8 | RS232-RX |
|
|
| 9 | Ttl-tx |
|
3.3 V |
| 10 | TTL-RX |
|
3.3 V |
| 11 | GND | Kommunikationsgelände |
|
| 12 | NC |
|
|
| 13 | NC |
|
|
| 14 | NC |
|
|
| 15 | NC |
|
|
OEM/ODM -Rangermodule und benutzerdefinierte Lösungen
Der B1220X ist für Systemintegratoren ausgelegt, die nach einer bequemen, leistungsstarken und kompakten Laserlösung suchen. Es bietet eine zuverlässige Leistung in einer Vielzahl von Anwendungen.
Es ist sehr klein, ultraleuchten, hat einen geringen Stromverbrauch und kann über eine lange Entfernung gemessen werden. Es eignet sich für Handheld -Geräte (thermische Bildgebung), Waffenmontageanwendungen, tragbare Systeme und leichte Sensor -Suiten und unbemannte Luftfahrzeuge oder UGVs.
Es ist sehr klein, ultraleuchten, hat einen geringen Stromverbrauch und kann über eine lange Entfernung gemessen werden. Es eignet sich für Handheld -Geräte (thermische Bildgebung), Waffenmontageanwendungen, tragbare Systeme und leichte Sensor -Suiten und unbemannte Luftfahrzeuge oder UGVs.
