13 km Entfernungsmodul
  • 13 km Entfernungsmodul13 km Entfernungsmodul

13 km Entfernungsmodul

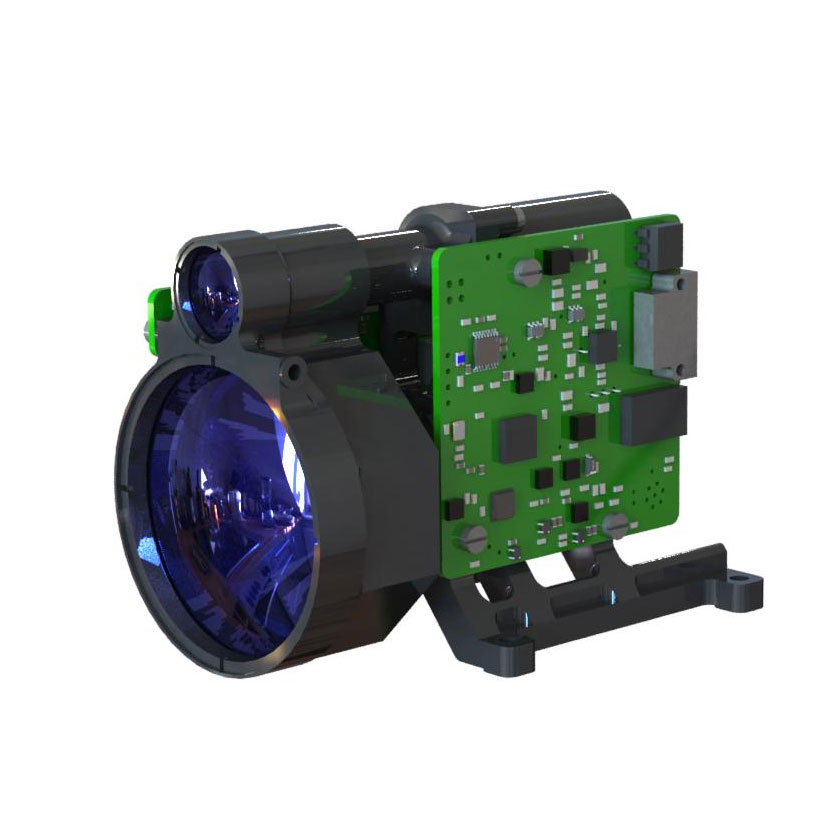

STA-D1013B 13 km Entfernungsmodul nimmt das 1535 nm Erbiumglaslasermodul unabhängig von der JIOPTICS entwickelt, das die Eigenschaften des geringen Stromverbrauchs, der kompakten Struktur, der hohen Präzision, der langen Messentfernung und der Sicherheit des Menschen aufweist.

Anfrage absenden

Produktbeschreibung

Maximaler Messbereich: NATO -Ziel ≥ 10000 m; Typisches Ziel ≥ 15000 m
Ranggenauigkeit ± 1 m
Messgenauigkeit ≥ 98%
Gewicht ≤230g

13 km Entfernungsmodulfunktionen

1. Integriertes strukturelles Design, Schock- und Vibrationsbeständigkeit, hohe Zuverlässigkeit, starke Umweltanpassungsfähigkeit;
2. 1535 nm gepumptes, q-schalte Erbiumglaslaser-Struktur-Design und Endgesichts-Multi-Point-Versiegelungsmodus, starke Fähigkeit zur Misaditation, langlebig, langer Arbeitsleben und menschlicher Augensicherheit;
3. Die interne Grenzfläche des Stromkreises ist alle festen und zuverlässigen Schweißdrahtverbindungen.

Produktleistungsindex für STA-D1013B Laser-Entfernungsmodul

Artikel Index
Modell STA-D1013B
Betriebswellenlänge 1535 nm ± 10 nm
Reichweite 50 m-15000 m
Rangendrehung 15000 m Typisches Ziel, Sichtbarkeit ≥ 25 km
13000 m Großes Ziel, Sichtbarkeit ≥ 25 km
10000 m Sichtbarkeit ≥ 25 km, Ziel mit 0,3 Reflexionsvermögen für 2,3 m × 2,3 m Fahrzeuge
Luftfeuchtigkeit ≤ 60%
Ranggenauigkeit ± 1 m
Genauigkeitsrate ≥ 98%
Reichweite ≤ 50 m
Divergenzwinkel ≤ 0,3mrad
Ranghäufigkeit Einmal 1Hz, 5Hz, 10 Hz
Größe ≤ 95 mm × 60,5 mm × 71,5 mm
Stromspannung 18 V ~ 36 V
Arbeitsstromverbrauch Durchschnittlicher Stromverbrauch: ≤ 4W
Standby -Stromverbrauch ≤ 1,8W
Arbeitstemperatur -40 ℃~+60 ℃
Lagertemperatur -55 ℃~+70 ℃
Gewicht ≤230g

Strukturinstallationsschnittstelle für STA-D1013B LRF-Modul



Produktfunktion für STA-D1013B Laser-Entfernungsmodul

● Laser -Rangierungsfunktion;
● Einschalt- und Temperatursammlung;
● Reichweite Gating -Funktion;
● Kopf- und Endziel -Rangierungsfunktion;
● Leistungsverkehrsschutzfunktion;
● Selbstprüfungsfunktion;
● Akkumuliere der Laser -Emissionszeitenfunktion;
● Mit der Programmfunktion "Serielle Port -Aktualisierung";
● Bietet eine separate Stromversorgungssignalfunktion.

Elektrische Schnittstelle

Das obere Computerende realisiert den Vernetzungstest mit der J30JZLN15ZKWA000-Sockel des RangeFinder-Endes über den rechteckigen Stecker J30JZ/XN15TJCAL01. Die PIN -Definition des Netzteils und des Kommunikationsports des Entfernungsmessers ist in der folgenden Tabelle angezeigt.

PIN -Definition des Stromversorgungs- und Kommunikationsports am Ende der Entfernung

PIN -Nummer Nummer Übertragungsrichtung Notizen
P-1 Vin+ Eingangsleistung positiver Pole Obere Computer Stromversorgung
P-2 Vin+
P-3 Vin+
P-4 Stromversorgungssteuerung+ Stromversorgungssteuerung+ Kurzschluss-P-12, um sich einzuschalten
P-5 RS422_TXD+ Signalausgangsanschluss Rangefinder zum Hostcomputer
P-6 RS422_RXD+ Signaleingangsanschluss Oberer Computer zum Entfernungsmesser
P-7 RS422_GND Kommunikationsbodendraht
P-8 NC Ausgesetzt
P-9 Vin- Negativpol in Eingangsleistung Obere Computer Stromversorgung
P-10 Vin-
P-11 Vin-
P-12 Einschaltkontrolle- Einschaltkontrolle- Kurzschluss-P-4, um sich einzuschalten
P-13 Rs422_txd- Signalausgangsanschluss Rangefinder zum Hostcomputer
P-14 Rs422_rxd- Signaleingangsanschluss Oberer Computer zum Entfernungsmesser
P-15 NC Ausgesetzt
