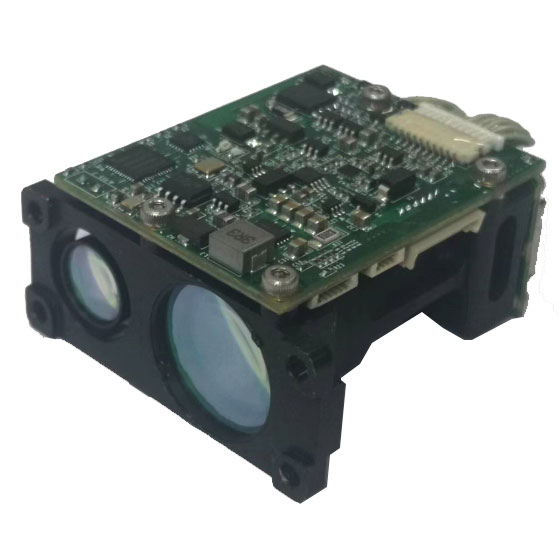

1535nm 10km laser rangefinder module is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target
Sperren und geben Sie das Flag -Signal aus, das am Ziel gesucht wurde, und starten Sie dann die Abstandsdaten über die Ausgangsschnittstelle auf den oberen Computer
Die Hauptmerkmale des Laser -Entfernungsmessers sind: Erkennungsentfernung, langes Volumen, kleine Gewicht und Lichtreaktionszeit schneller Erkennung und hohe Genauigkeit können mehrere Ziele erkennen, und die Daten der Ausgabezielentfernung können in das Kommunikationsnetzwerk des Schlachtfelds verschleppt werden.
Hauptleistung und technische Parameter
Laserwellenlänge
|
1,535 μm
|
Standby -Strom
|
0,11 A, durchschnittlicher Strom 0,25A @5V Netzteil;
|
Betriebsspannung
|
3,3 V ~ 5,4 V
|
Falsche Alarmrate
|
≤ 1%
|
Fast Testrate
|
98%
|
Mindestprüfbereich
|
20m
|
Ranging
|
4 km (2,3 x 2,3 m Auto), großes Ziel von 10 km;
|
Genauigkeit
|
± 1 m
|
Arbeitsfrequenz
|
1 Hz, 5 Hz, Notfall 10 Hz;
|
Divergenzwinkel
|
≤ 0,5mrad
|
Auswahl der ersten und letzten Ziele |
Ausgabeschnittstelle
|
RS422
|
Lagerung
|
Speicherleben von 12 Jahren
|
Umwelteigentum |
2 Stellentemperatur
|
-40 ° C ~+ 55 ° C.
|
Lagertemperatur
|
-50 ° C ~ + 70 ° C. |
Schnittstellenmodus
Stift
|
Symbol
|
Funktion
|
Pigment
|
erklären
|
1
|
T+
|
Kommunikationssignal
|
Rot
|
Schließen Sie eine Verbindung zu PC RX + an
|
2
|
T-
|
Kommunikationssignal
|
Schwarz
|
PC RX-
|
3
|
R-
|
Kommunikationssignal
|
Gelb
|
Schließen Sie eine Verbindung zu PC-Maschine an TX-
|
4
|
R+
|
Kommunikationssignal
|
Grün
|
Schließen Sie eine Verbindung zu PC TX + an
|
5
|
GND
|
Kommunikation zu
|
Blau
|
|
6
|
GND
|
Macht an
|
Weiß
|
|
7
|
+5V/3a
|
Allgemeine Versorgung
|
orange
|
|
8
|
GND
|
Macht an
|
braun
|
|
Rangerfindermodulgröße
Anwendungsszenario
Jioptics Laser -Ranging -Module werden in militärischen oder zivilen Szenen (unbemannte Luftfahrzeuge, photoelektrische Pods, thermische Bildgebungsgeräte usw.) häufig eingesetzt.
