1570 nm 5 km Anti-Drohnen-Laserentfernungsmodul

Das vom Jioptics-Team entwickelte Laser-Entfernungsmessmodul STA-CR5000X verwendet eine augensichere 1570-nm-OPO-Laserbaugruppe. Es verfügt über eine hervorragende Durchdringung der Atmosphäre, eine geringe Empfindlichkeit gegenüber Störungen durch Sonnenlicht, Staub und andere Umgebungslichtquellen und ist in der Lage, Messungen über große Entfernungen unter komplexen klimatischen Bedingungen durchzuführen, wobei die hohe Verborgenheit die Erkennung erschwert. Reichweitenleistung: 5000 m (0,3 x 0,3 m UAV-Ziele), 10000 m (2,3 x 2,3 m NATO-Ziel) Entfernungsgenauigkeit ± 2 m Messgenauigkeit ≥ 98 % Gewicht ≤ 1,2 kg

Anfrage absenden

Produktbeschreibung

Anwendungsgebiet

Luft-/Drohnenkapsel

Automontierter Gimbal

Küstenschutz

Anti-Drohnen-Entfernungsmessung

Integration von Sicherheits-Schwenkneigungs- und anderen Systemen

Produktleistungsindex für das augensichere LRF-Modul CR5000X

Artikel	Technischer Parameter	Anweisung
Modell	STA-CR5000X
Arbeitswellenlänge	1570 nm
Pulsbreite	15 ns ± 5 ns
Augensicherheit	Klasse 1 (IEC 60825-1)
Empfangsöffnung	Φ60mm
Emissionsöffnung	Φ30mm
Reichweitenfähigkeit	200m-15km
Reichweite	≥20000m	Gleichstrom 18–30 V
	≥12000m	Großes Ziel, Reflexionsvermögen: 0,6, Beobachtersicht 25 km
	≥10000m	NATO-Ziel
	≥7000m	Menschliches Ziel
	1570 nm	DJI Phantom 4 UAV-Ziel
Mini-Reihe	200m
Erkennung mehrerer Ziele	Bis zu 3 Ziele
Entfernungsgenauigkeit	±2m	RMS
Bereichsfrequenz	1~10Hz einstellbar
Genauigkeitsrate	≥98 %
Fehlalarmrate	1 %
Divergenzwinkel	＞0,8 mrad
Erkennung mehrerer Ziele	RS422	Baudrate 115200 bps
Stromspannung	Gleichstrom 18–30 V
Stromverbrauch im Standby-Modus bei normaler Temperatur	≤20W	Normaltemperaturtest
Spitzenleistung	≤120W	Normaltemperaturtest
Vorheizzeit	≤ 1 Minute	Bei Zimmertemperatur
Arbeitstemperatur	-40℃~+60℃
Lagertemperatur	-55℃~+70℃
Kühlmethode	Luftkühlung
Größe	≤181mm×67mm×115mm
Gewicht	≤1,2 kg
Hauptfunktion	Erste und letzte Zielentfernung; Multi-Target-Ranging; Distanzselektivität;
Mehr Funktion	a) Ausgestattet mit Selbstprüffunktion;b) Zielentfernungsmessung;c) Unterstützung von Software-Upgrades und Parameteraktualisierungen über Kommunikationsschnittstellen.

Hinweise:

1) NATO-Zielgröße 2,3 m × 2,3 m; Menschliche Zielgröße 0,5 m × 1,7 m; UAV-Zielgröße 0,3 × 0,3 m; Reflexionsgrad 30 %, Sichtweite des Beobachters ≥ 25 km.

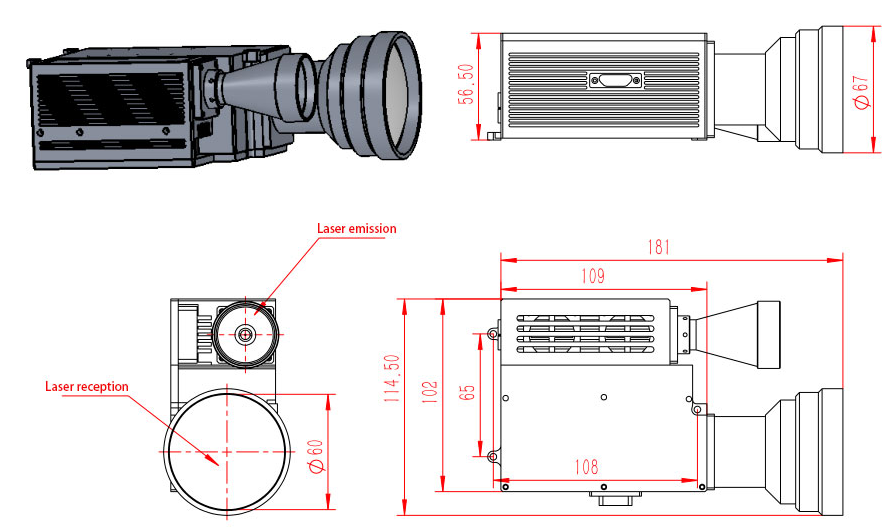

Mechanische Struktur

Hinweis: Die Produktgröße kann je nach Bedarf angepasst werden.

Schnittstellendefinition

Definition der Y50X-12119TKZ-Steckerschnittstelle:

STIFT	Definition
1、2	24V+
9、10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Externer synchroner Eingang+
15	Externer synchroner Eingang
8	Fallgrund
3、11	Netzschalteranschluss
14, 16, 17, 18, 19	/
