15 km 1570 nm OPO-Laser-Entfernungsmessermodul

Das vom Jioptics-Team entwickelte Laser-Entfernungsmessermodul STA-Z1520X mit großer Reichweite verwendet eine augensichere 1570-nm-OPO-Laserbaugruppe. Es verfügt über eine hervorragende Durchdringung der Atmosphäre, eine geringe Empfindlichkeit gegenüber Störungen durch Sonnenlicht, Staub und andere Umgebungslichtquellen und ist in der Lage, Messungen über große Entfernungen unter komplexen klimatischen Bedingungen durchzuführen, wobei die hohe Verborgenheit die Erkennung erschwert. Reichweitenleistung: 15.000 m (2,3 x 2,3 m NATO-Ziel), 20.000 m (maximale Reichweite) Entfernungsgenauigkeit ± 2 m Messgenauigkeit ≥ 98 % Gewicht ≤ 1,2 kg

Anfrage absenden

Produktbeschreibung

Anwendungsgebiet

Luft-/Drohnenkapsel

Automontierter Gimbal

Küstenschutz

Anti-Drohnen-Entfernungsmessung

Integration von Sicherheits-Schwenkneigungs- und anderen Systemen

Produktleistungsindex für das augensichere LRF-Modul Z1520X

Artikel	Technischer Parameter	Anweisung
Modell	STA-Z1520X
Arbeitswellenlänge	1570 nm
Pulsbreite	15 ns ± 5 ns
Augensicherheit	Klasse 1 (IEC 60825-1)
Empfangsöffnung	Φ60mm
Reichweitenfähigkeit	Φ30mm
Reichweitenfähigkeit	200m-15km
Reichweite	≥25000m	Maximale Reichweite
	≥20000m	Großes Ziel, Reflexionsvermögen: 0,6, Beobachtersicht 25 km
	≥15000m	NATO-Ziel
	≥9000m	Menschliches Ziel
	≥5000m	DJI Phantom 4 UAV-Ziel
Mini-Reihe	200m
Erkennung mehrerer Ziele	Bis zu 3 Ziele
Entfernungsgenauigkeit	±2m	RMS
Bereichsfrequenz	1~10Hz einstellbar
Genauigkeitsrate	≥98 %
Fehlalarmrate	1 %
Divergenzwinkel	≤0,7 mrad
Kommunikationsschnittstelle	RS422	Baudrate 115200 bps
Stromspannung	Gleichstrom 18–30 V
Stromverbrauch	Standby≤20W	Stromverbrauch
	Peak≤150W
	Durchschnittlich ≤ 70 W
Vorheizzeit	≤ 1 Minute	Bei Zimmertemperatur
Arbeitstemperatur	-40℃~+65℃
Lagertemperatur	-55℃~+70℃
Kühlmethode	Luftkühlung
Größe	≤181mm×67mm×115mm
Gewicht	≤1,2 kg
Hauptfunktion	Erste und letzte Zielentfernung; Multi-Target-Ranging; Distanzselektivität;
Mehr Funktion	a) Ausgestattet mit Selbstprüffunktion;b) Zielentfernungsmessung;c) Unterstützung von Software-Upgrades und Parameteraktualisierungen über Kommunikationsschnittstellen.

Hinweise:

1) NATO-Zielgröße 2,3 m × 2,3 m, humanoide Zielgröße 0,5 m × 1,7 m, unbemannte Flugzeugzielgröße 0,3 m × 0,3 m, Reflexionsvermögen 30 %; Sichtweite ≥ 25 km, typisches Zielreflexionsvermögen von 80 %.

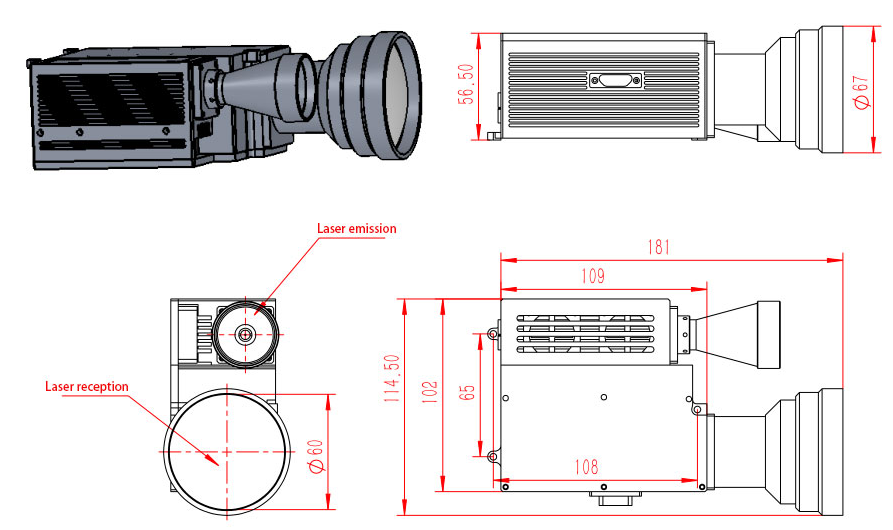

Mechanische Struktur

Hinweis: Die Produktgröße kann je nach Bedarf angepasst werden.

Schnittstellendefinition

Definition der Y50X-12119TKZ-Steckerschnittstelle:

STIFT	Definition
1、2	24V+
9、10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Externer synchroner Eingang+
15	Externer synchroner Eingang
8	Fallgrund
3、11	Netzschalteranschluss
14, 16, 17, 18, 19	/
