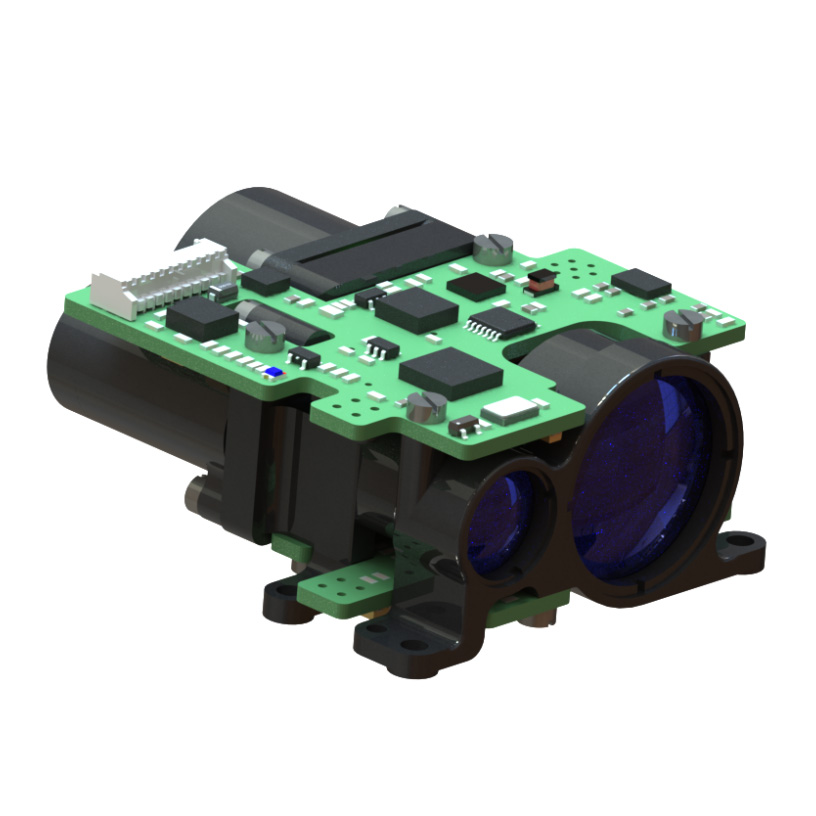

15 km Laser-Entfernungsmesser-Modul

Hauptfunktionen: Die Hauptfunktionen des Laserentfernungsmessgeräts sind:
a ï¼ Single-Ranging und Continuous-Ranging;
b ï¼ Drei Zielentfernung und vor und nach den Zielanweisungen;
c ï¼ Selbstprüffunktion (einschließlich: aktuelle APD-Temperatur, Hochspannungswert, interne Spannung, Blindbereichswert);
d ï¼ Standby-Weckfunktion kann auf TTL-Schnittstelle umgestellt werden.
Leistung
a ï¼ Wellenlängenbereich: 1,54 um ± 0,02 um
b ï¼ Mindestaktionsabstand: 30m;
c ï¼ Wirksamer Durchgangsporendurchmesser: 40mm;
d ï¼ Dauerbereich Messfrequenz: 0,5Hz-10Hz;
e ï¼ Entfernungsmessgenauigkeit: ± 2m;
f ï¼ Qutest-Rate:

2 Anpassungsfähigkeit an die Umwelt
a ï¼ Arbeitsumgebungstemperatur: -40C 65C;
b ï¼ Lagerumgebungstemperatur: -55C 70C.
3 Zuverlässigkeit
Durchschnittliche Anzahl von Laserpulsen (MNBF) 3IX IO. Zeit
4 Elektrische Eigenschaften
a ï¼ Versorgungsspannung: DC12V;
b ï¼ Leistungsaufnahme: Die durchschnittliche Leistungsaufnahme beträgt nicht mehr als 2 W.
5. Gewicht: 150 g
6. Größe: 64 x 42 x 80 mm
7.OEM/ODM reichende Module und kundenspezifische Lösungen
Der STA0815 wurde für Systemintegratoren entwickelt, die nach einer praktischen, leistungsstarken und kompakten Laser-Entfernungsmesslösung suchen. Es bietet zuverlässige Leistung in einer Vielzahl von Anwendungen.
Es ist sehr klein, ultraleicht, hat einen geringen Stromverbrauch und kann über große Entfernungen gemessen werden. Es eignet sich für Handheld-Geräte (Wärmebildtechnik), Waffenmontageanwendungen, tragbare Systeme und leichte Sensorsuiten sowie unbemannte Luftfahrzeuge oder UGVs.
8.Elektrische Schnittstelle
Modell des elektrischen Steckers: J30J; Die detaillierte Definition der elektrischen Schnittstelle lautet wie folgt:

Kommunikationsprotokoll

Die Datenübertragung zwischen dem Entfernungsmesser und dem oberen Computer umfasst Folgendes:
Steuerbefehl: einschließlich Start-Ranging, kontinuierliches Ranging, einzelnes Ranging, Abfragebefehl usw.
Rückdaten: einschließlich Entfernungsinformationen, Umgebungstemperatur, Status des Entfernungsmessers usw. Datenaustausch zwischen Entfernungsmesser und übergeordnetem Computer über 422-Bus. Das spezifische Software-Kommunikationsprotokoll wird wie folgt dargestellt:
Kommunikationsformat: RS422-Kommunikation, Portrate von 115200 bps (kann nach Kundenwunsch geändert werden);
Datenformat: 8-stellige Daten, ein Startbit, ein Stoppbit, keine Parität, Daten bestehen aus Kopfbyte, Befehlsteil, Datenlänge, Parameterteil, Prüfbyte;.
Kommunikationsmodus: Die Hauptsteuerung und der Entfernungsmesser nehmen den Haupt-Slave-Kommunikationsmodus an, und die Hauptsteuerung sendet dem Entfernungsmesser einen Steuerbefehl, der die Anweisung empfängt und ausführt. Im Ranging-Zustand werden die Daten und der Status des Rangings gemäß dem Ranging-Zyklus zurückgegeben. Das Kommunikationsformat und der Befehlsinhalt sind in der folgenden Tabelle aufgeführt.
Hauptsteuerung senden Das Nachrichtenformat ist wie folgt:

Tabelle 2. Beschreibung des Sendens des Nachrichtenformats
