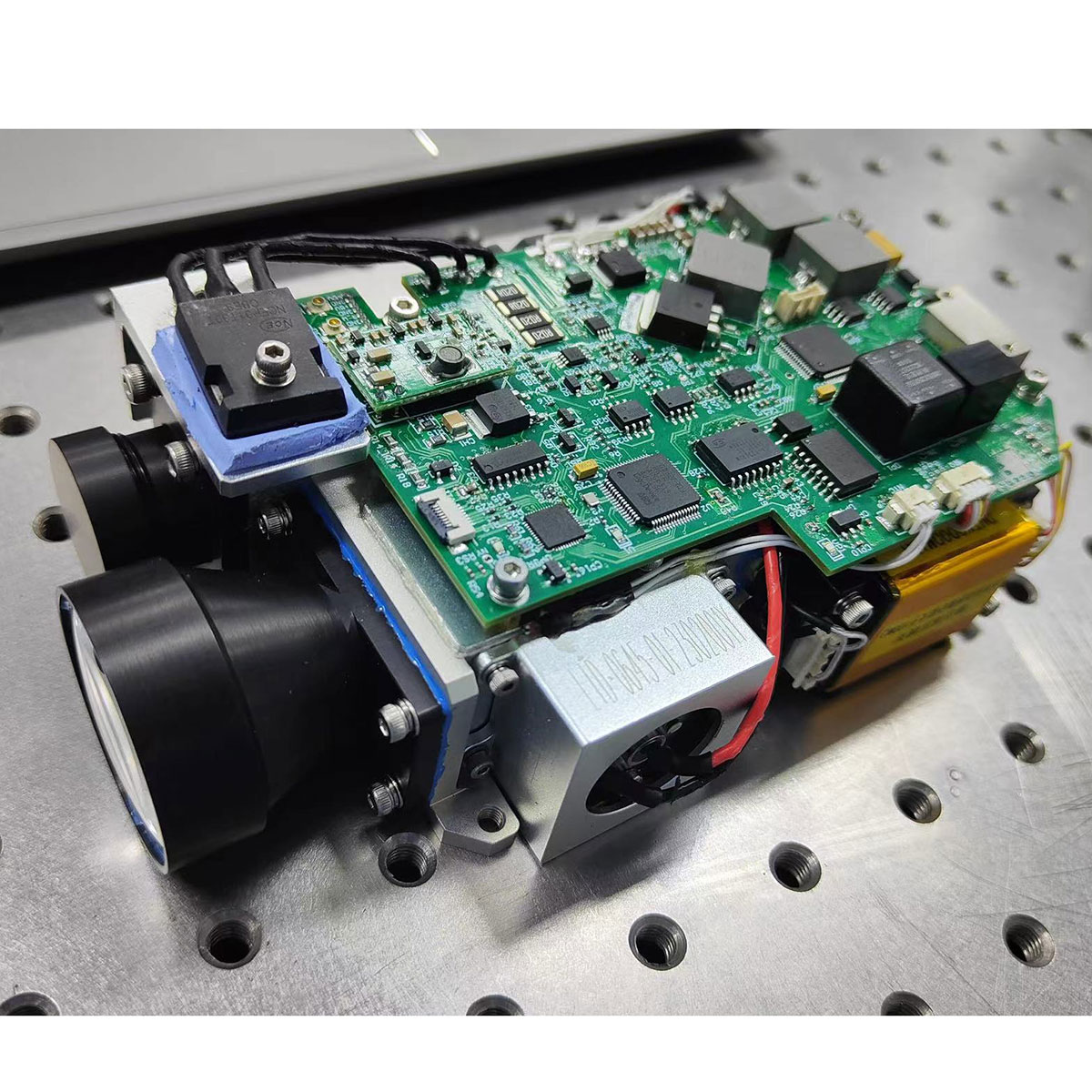

160mj 1064nm Laser Zielbezeichner

Das STA-1064160M Medium Laser Photometer (im Folgenden als Laserphotometer bezeichnet) ist ein präzises photoelektrisches Produkt, das den Laser an ein bestimmtes Ziel überträgt und die Entfernungsinformationen gemäß der Laserflugzeit berechnet. 160mj 1064nm Laser Zielbezeichnung hat die Eigenschaften der herausragenden Leistung und des einfachen Betriebs.

Modell:JIO-1064160M

Anfrage absenden

Produktbeschreibung

ÜBERBLICK

LDR1064-160 Laser-Imager besteht aus Laseremissionseinheiten, Laserempfänger- und Rangendeneinheit, Laser-Fahrquelle sowie Steuerung und Kommunikationseinheit.

Hauptfunktion

Laser -Rangierungsfunktion;
Laserbestrahlungsfunktion;
Hat photoelektrische Isolationssignalauslöser;
Eine externe Triggerfunktion haben.

160MJ 1064nm Laser Zielbezeichner Technische Spezifikationen

Hauptindikatoren
Arbeitswellenlänge	1064nm
Laserbestrahlungsenergie	85MJ und 160MJ zwei Zahnräder können umgeschaltet werden
Lichtverzögerung	304 µs ± 1 µs
Laserstrahldispersionswinkel	≤ 0,2mrad
Bestrahlungsfrequenz	8 ~ 21Hz
Ranghäufigkeit	10Hz
Laserpulsbreite	10ns ~ 15ns
Leistungsstabilität	≤ ± 8%
Reichweite	0,2 m ~ 20 km (Zielgröße 10 m x 10 m x8 m, Sichtbarkeit 30 km)
Rangerfehler	Nicht mehr als 5 Meter
Zielauswahl	zuerst/zweiter/Ende
Genaue Messrate	≥ 98%
Startzeit	1 min (optional)
Arbeitszeit (vorgeschlagen)	Rangmodus		Laser arbeiten kontinuierlich 5 min, ruhen Sie sich für 4 Minuten und 10 aufeinanderfolgende Zyklen aus
	Bestrahlungsmodus		Bestrahlungszeit 120er, Rest 60er Jahre, kontinuierliche 5 Zyklen
Volles Gewicht	<3,3 kg
TEMPERATUR
Betriebstemperatur	-40 ℃ ~ +55 ℃
Lagertemperatur	-40 ℃ ~ +70 ℃
Feuchte Hitze
Relative Luftfeuchtigkeit	Relative Luftfeuchtigkeit
Temperatur	+25 ° C ± 2 ° C.
Speicherzeit	72H
VIBRATION
Vibrationsspektrumform (GRMS = 6,06)	20 Hz bis 80 Hz			+3DB/OCT
	80 Hz bis 350 Hz			G2/0,04 Hz
	350 Hz bis 2000 Hz			-3db/oct
Vibrationsrichtung und Zeit	Mindestens 10 Minuten in eine Richtung in eine Richtung vibrieren
Kontrollpunkt	Sollte in der Vorrichtung oder in der Schüttungstischoberfläche in der Nähe der maximalen Steifheit des Produkts ausgewählt werden, kann große Geräte eine Mehrpunkt-Durchschnittskontrolle verwenden
Überwachungspunkt	Der Überwachungspunkt sollte im wichtigsten Teil des zu testenden Produkts ausgewählt werden, sodass die Reaktion der Wurzelquadratmeer -Beschleunigung das maximal zulässige Design nicht überschreitet (GRMS = 6,06).
Installationsanforderungen	Die Probe ist starr mit dem Schütteltisch verbunden, und das Produkt mit Stoßdämpfer sollte den Stoßdämpfer für die Prüfung entfernen
Leistungsprüfung	Ein Stromversorgungstest während der Vibration, alle Leistungsindikatoren sollten die im Entwurfsdokument angegebenen technischen Anforderungen erfüllen. Wenn der Fall des Ausfalls repariert wird.
Temperaturbereich
Einschalttest	-35 ± 3 ℃ ~ +52 ± 2 ℃
Temperaturänderungsrate
Temperaturanstieg	10 ℃/min
Kühlung	10 ℃/min
Zykluszeiten	Das 10-fache sollte sicherstellen, dass die letzten 2 Zyklen ohne Fehler, wenn der Fehler in den letzten 2 Zyklen nach der Reparatur auftritt
Zykluszeit	Eine Zykluszeit ist 4h, ein Zyklus umfasst Temperaturanstieg → Temperaturaufenthalt → Kühlung → Temperaturaufenthalt → Temperaturanstieg
Wohnsitzzeit mit hoher und niedriger Temperatur	Die Aufenthaltszeit hängt von der Wärmekapazität des Probens ab. Basierend auf dem Prinzip der Produktthermie oder der Kaltpermeabilität wird die innere Temperatur der Probe nach Erreichen der Stabilität 5 min gehalten
Die Anforderungen des zu testenden Produkts	Allgemeiner Temperaturzyklus -Test mit der gesamten Maschine sollte so weit wie möglich sein, um die Abdeckung zu öffnen
Überprüfen und reparieren	Power Test -Geräte in jedem Temperaturzyklus nach dem Test, um zu bestätigen, dass das Gerät Fehler ist, kann den nächsten Temperaturzyklus ausführen
Anforderungen annässen	Mit der gesamten Ausrüstung erfolgt einnässen
Sportwagen
Sportwagen	Sportwagen gehen mit dem gesamten Gerät
	Wenn das Produkt keinen Straßentransporttest durchführt, können Sie den Simulationstabelle für den Innenverkehrssimulationstest verwenden, dh sinusoidaler cyclischer Vibrationstest für die Produktidentifizierung
	Die Anforderungen des simulierten Transporttabellen -Tests sind wie folgt
Testbedingungen	Frequenz	5Hz ~ 200Hz
	Amplitude	5Hz ~ 7Hz
	Amplitude 12mm ~ 8mm
	7Hz ~ 200 Hz gleich beschleunigt 1,5 g
	Vibrationstestbedingung zulässige Abweichung ist der gleiche wie ein Breitband -Zufallsvibrationstest
	Richtung	Richtung und Seite der vertikalen Achse
	Orientierung	vertikal und lateral zur Achse
	Zykluszeit	log-scan 5Hz ~ 200Hz ~ 5Hz, 12min per cycle;When the resonant frequency of the specimen is measured below 5Hz, the test frequency can be extended to 2Hz, 2Hz ~ 200Hz ~ 2Hz scanning, scanning time should be 15min.The vibration time in each direction is 90min
	Überprüfen Sie nach dem Transporttest, ob Schäden und strukturelles Lockernphänomen vorhanden sind, die Inspektion des technischen Index durchführen und die Entwurfsanforderungen erfüllen sollten.
Schlüsselleistungsindikatoren
Stromversorgung und Stromverbrauch	Stromversorgungsbereich				20V ~ 33 V, DC
	Stromverbrauch				Die Spitzenleistung beträgt nicht mehr als 400 W, die Standby -Leistung beträgt nicht mehr als 60 W (Grenztemperatur). 1.5.2 Zuverlässigkeit
Zuverlässigkeit	MTBF ist mindestens 4000H
Sicherheit	Richten Sie ein Warngerät ein, damit der Laser funktioniert
	Der Ausgang des Lasersenders ist mit offensichtlichen Warnzeichen versehen
	Die Ausrüstung ist gut geerdet
Wartbarkeit	Alle wichtigen funktionellen Teile und Geräte sind Fehleranzeige und normale Arbeitsanzeige eingerichtet
	Die durchschnittliche Reparaturzeit MTTR beträgt nicht mehr als 20 Minuten
Anforderungen an die elektromagnetische Kompatibilität	Im Systemstartbetriebsprozess kann die Geräte mit anderen Geräten im System, normale Arbeiten, kompatibel sein

Mechanische Schnittstelle

Elektrische Schnittstelle

5.1 Kommunikationsanschluss (Socket-Modell J30J-15ZKP, Butt Plug Model J30J-15TJ) PIN-Definition

PIN -Nummer	Definition	Inhalt	Art des Signals	Anmerkungen
1	Tx+	RS422 Senden Sie positiv (lokal)	Ausgabe	Objekthost Computer
2	Tx -	RS422 Negativ (lokal) senden	Ausgabe	Objekthost Computer
3	Rx+	RS422 erhalten positiv (lokal)	Eingang	Objekt Oberer Computer
4	Rx -	RS422 erhalten negativ (lokal)	Eingang	Objekt Oberer Computer
5	GND	Masse RS422	Signal Boden	Objekt Oberer Computer
6				Herstellerdebug -Special
7				Herstellerdebug -Special
8				Herstellerdebug -Special
9				Herstellerdebug -Special
10				Herstellerdebug -Special
11				Herstellerdebug -Special
12				Herstellerdebug -Special
13				Herstellerdebug -Special
14		Externes Zeitsystem +	Eingang	RS422 Differential
15		Außenzunge -	Eingang	RS422 Differential
