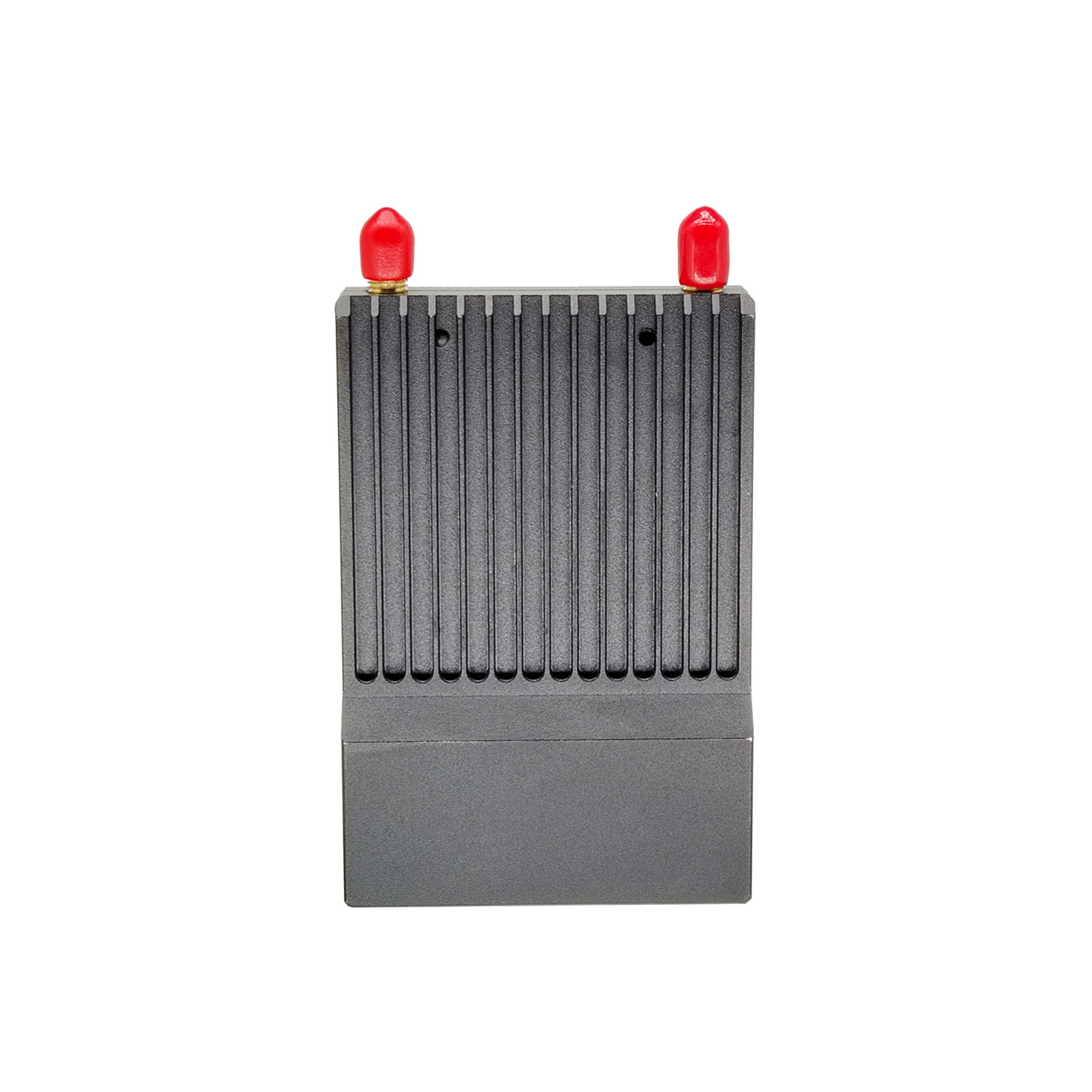

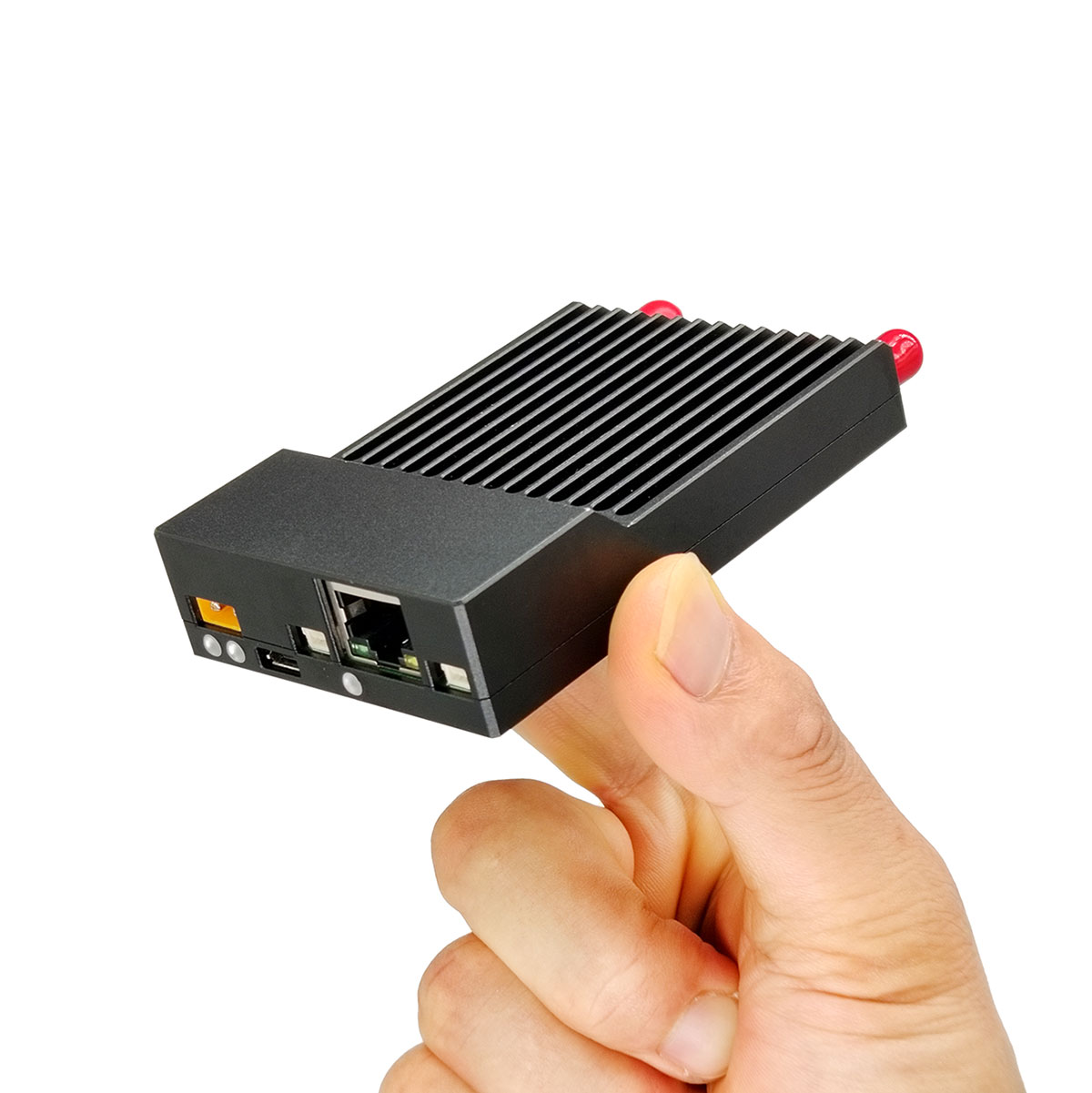

20 km Drohnen-Videoübertragungsverbindung Star Networking
Das Produkt der T-Serie ist ein breitbandiges digitales drahtloses Übertragungssystem, das für unbemannte Geräteanwendungen optimiert ist. Diese 20 km lange Drohnen-Videoübertragungsverbindung mit Sternnetzwerk umfasst Technologien wie MIMO-Antennendiversität, COFDM-Modulation, TDD und Vorwärtsfehlerkorrektur. Es zeichnet sich durch eine hohe Übertragungszuverlässigkeit, geringe Latenz und unterstützt verschiedene Netzwerkmodi aus, darunter Stern-, Ketten- und Mesh-Netzwerke. Es kann die Anforderungen an Hochgeschwindigkeits-Daten- und Videoübertragung in verschiedenen komplexen Szenarien und Umgebungen mit unterschiedlichen Entfernungen erfüllen.
Anfrage absenden
Produktbeschreibung
Anwendung
Es eignet sich hervorragend für Anwendungen in Bereichen wie Waldbrandverhütung, Schienenverkehr, UAV-Aufklärung, Schwarm-UAV-Datenverbindungen, Notfallrettung, Stromleitungsinspektion, Ölpipeline-Patrouille, Grenzsicherung und Schmuggelbekämpfung, unbemannte Systeme, Meeresfarm, mobile Sicherheit und militärische Aufklärung.
Zubehör und Parameter
| Übertragungsstrecke | |
| 1800 mm | STA-T20Y |
| Größe | 87,5×66×20 (mm) |
| Gewicht | 106 ±1g |
| Vernetzung | Unterstützen Sie sternförmige Netzwerke |
| HF-Frequenzband | 1427,9 ~ 1447,9 MHz |
| Anpassbar | 806–826 MHz/1427,9–1447,9 MHz/2401,5–2481,5 MHz |
| Leistungsniveau | 25 dBm ±2 |
| Empfindlichkeit | 10 MHz (-103 dBm)/5 MHz (-104 dBm)/3 MHz (-106 dBm) |
| Übertragungsmethoden | einseitig, zweiseitig |
| Sende- und Empfangsmodus | Einzelsender, Doppelempfänger |
| Arbeitsbandbreite | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Maximale Datenrate | 20 Mbit/s (- Y-Typ)/100 Mbit/s (- M-Typ) |
| Unterstützen Sie die Anzahl der Netzwerkknoten | Unterstützen Sie die Anzahl der Netzwerkknoten N ≥ 2 und maximal 15 Zugangsknoten |
| Videoübertragung | Kommunikation mit externen Endgeräten über den Ethernet-Port |
| Datenübertragung | Kommunizieren Sie mit externen Terminals über den RS232-Port |
| Zeit für den Kettenaufbau | Kaltstart ≤ 20s |
| Eingangsspannung | 12V-24V |
| Anti-Interferenz | Unterstützt Bandfrequenzsprung |
| Verzögerung der Luftschnittstelle | Übertragungsverzögerung vom Knoten zum Zentralknoten<=200ms |
| Spitzenstromverbrauch | Stromverbrauchswert von 150 mA ± 15 % bei maximaler Rate |
| WEB-Konfiguration | unterstützt grundlegende Konfigurations-/Berichts-/Abfragefunktionen |
| Modulationsmethoden | QPSK, 16QAM, 64QAM |
| Lagertemperatur | Schnittstellenmodell |
| Arbeitstemperatur | -20 °C~+75 °C |
| Hülse | Aluminiumlegierung |
| Zubehör | |
| Produktname | Glasfaserantenne |
| 1800 mm | TQJ-1400AT-7 |
| Frequenz | 1425–1450 MHz |
| Gewinnen | 7 dBi |
| Stehwellenverhältnis | ≤ 1,3 |
| Nennimpedanz - Ω | 50 |
| Länge | 62cm |
| Durchmesser | 1,85 cm |
| Strahlungsrichtung | 360° omnidirektional |
| Schnittstelle | NK-weiblicher Kopf/N-männlicher Kopf |
| Produktname | Bodenseitige Antenne mit Saugnapf |
| Frequenzbereich - MHz | 0-6,0 GHz |
| Festes Saugnapfgelenk | N-weiblicher Kopf, N-K-weiblicher Sitz |
| Fahrgestelldurchmesser | 11cm |
| Leitungslänge | 46cm |
| Produktname | Selbstklebende Stabantenne am Himmelsende |
| Länge | 23,5 cm |
| Frequenz | 1425–1450 MHz |
| Gewinnen | 2 dBi |
| Stehwellenverhältnis | ≤ 1,3 |
| Nennimpedanz - Ω | 50 |
| *Weiteres optionales Zubehör* | |
| Produktname | RG58-Adapterkabel |
| Leitungslänge | 20cm |
| Anwendbares Frequenzband | 12V-24V |
| Draht | RG58-Draht mit einem Außendurchmesser von 5 mm |
| Schnittstellenmodell | SMA-Steckerkopf-Innennadel/N-Steckerkopf |
| Dämpfung | 0,15 dB/m |
| Widerstand | 50 Ω |
| Produktname | Befestigungsset für Glasfaserantennen |
| Feste Platte: | Länge: 8 cm, Breite: 6 cm, Lochdurchmesser: 0,9 cm, Abstand zwischen den Lochmitten: 60,5 cm |
| U-förmiges Bauteil: | Gesamtlänge: 8,3 cmSchraubenlänge: 4,8 cmBreite: 6 cmMutter: M8Splitter: M8Dichtung: M8 |
| Produktname | 1,25 Meter lange Rundstrahlantenne aus Glasfaser |
| 1800 mm | 1425–1450 MHz |
| Frequenz | 1425–1450 MHz |
| Gewinnen | 11 dBi |
| Stehwellenverhältnis | ≤ 1,3 |
| Nennimpedanz - Ω | 50 |
| Länge | 1250 mm |
| Durchmesser | 20mm |
| Strahlungsrichtung | 360° omnidirektional |
| Schnittstelle | NK-Frauenkopf |
| Produktname | 1,5 Meter lange Rundstrahlantenne aus Glasfaser |
| 1800 mm | TQJ-1400AT-7 |
| Frequenz | 1425–1450 MHz |
| Gewinnen | 12 dBi |
| Stehwellenverhältnis | ≤ 1,3 |
| Nennimpedanz - Ω | 50 |
| Länge | 1500 mm |
| Durchmesser | 20mm |
| Strahlungsrichtung | 360° omnidirektional |
| Schnittstelle | NK-Frauenkopf |
| Produktname | 1,8 Meter lange Rundstrahlantenne aus Glasfaser |
| 1800 mm | TQJ-1400G-14 |
| Frequenz | 1425–1450 MHz |
| Gewinnen | 14 dBi |
| Stehwellenverhältnis | ≤ 1,3 |
| Nennimpedanz - Ω | 50 |
| Länge | 1800 mm |
| Durchmesser | 44mm@max |
| Strahlungsrichtung | 360° omnidirektional |
| Schnittstelle | SMA-N-Steckerkopf |

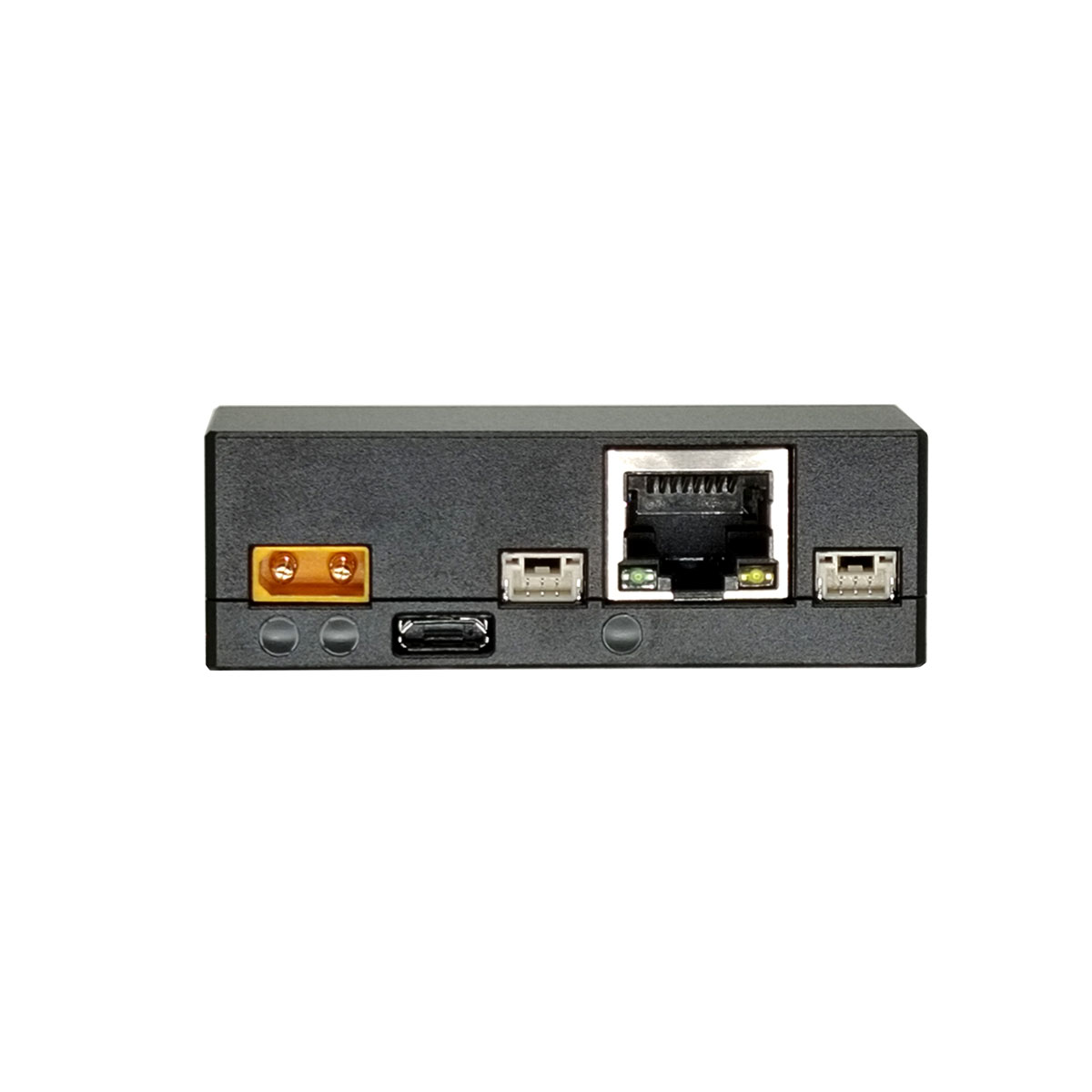

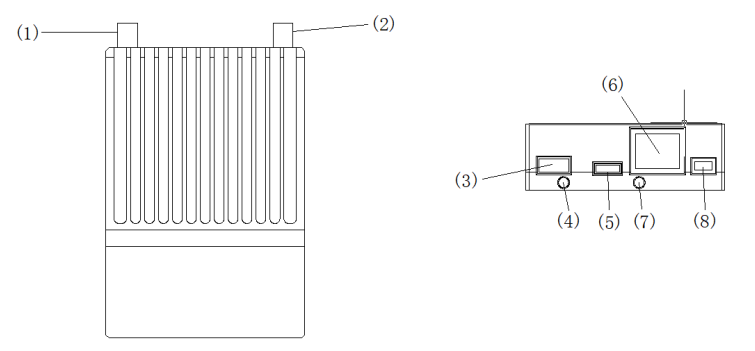

Schnittstellendefinition
| Seriennummer | Funktion |
| 1 | SMA-Empfangsantennenschnittstelle |
| 2 | Unterstützen Sie sternförmige Netzwerke |
| 3 | Stromeingang für die Bilddatenübertragung (12V-24V XT30-2P-Buchsenkopf) |
| 4 | Betriebskontrollleuchte |
| 5 | Micro-USB-Firmware-Upgrade-Anschluss |
| 6 | RJ45-Ethernet-Anschluss |
| 7 | Datenleuchte des Netzwerkports |
| 8 | Serielle Schnittstelle (TTL 3,3 V) |

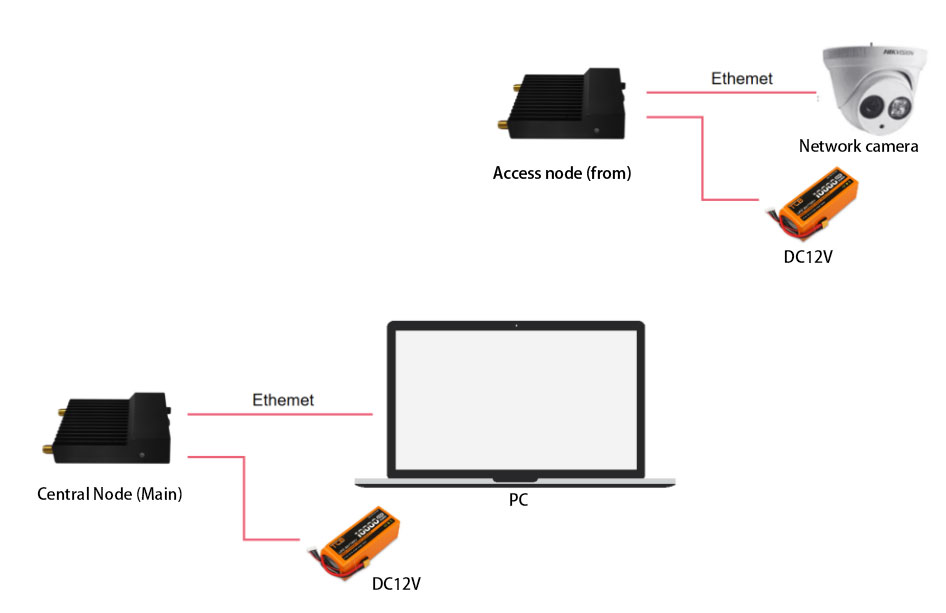

Anschlussplan

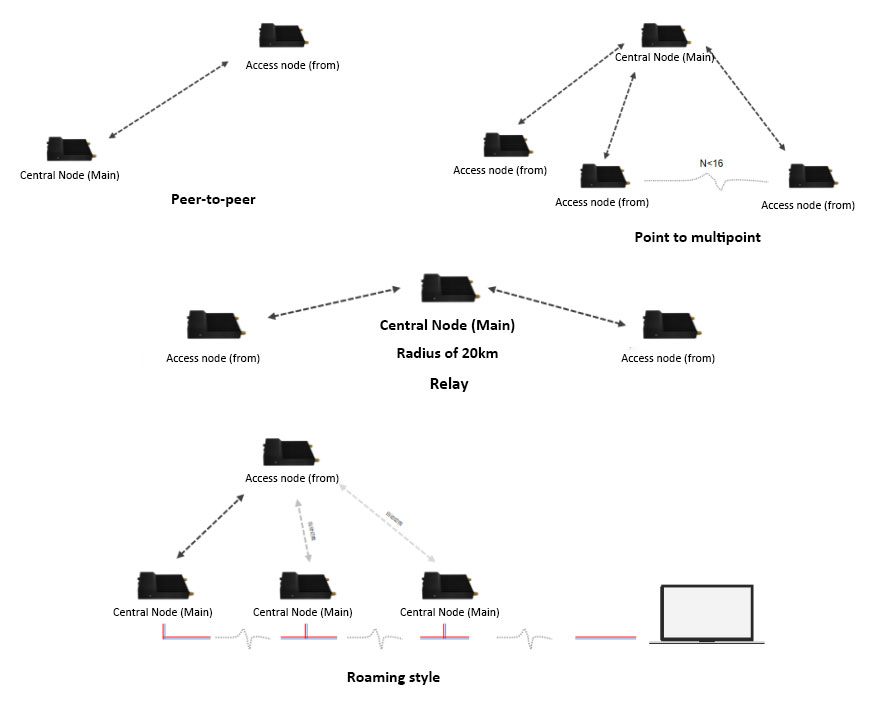

Arbeitsmodus
