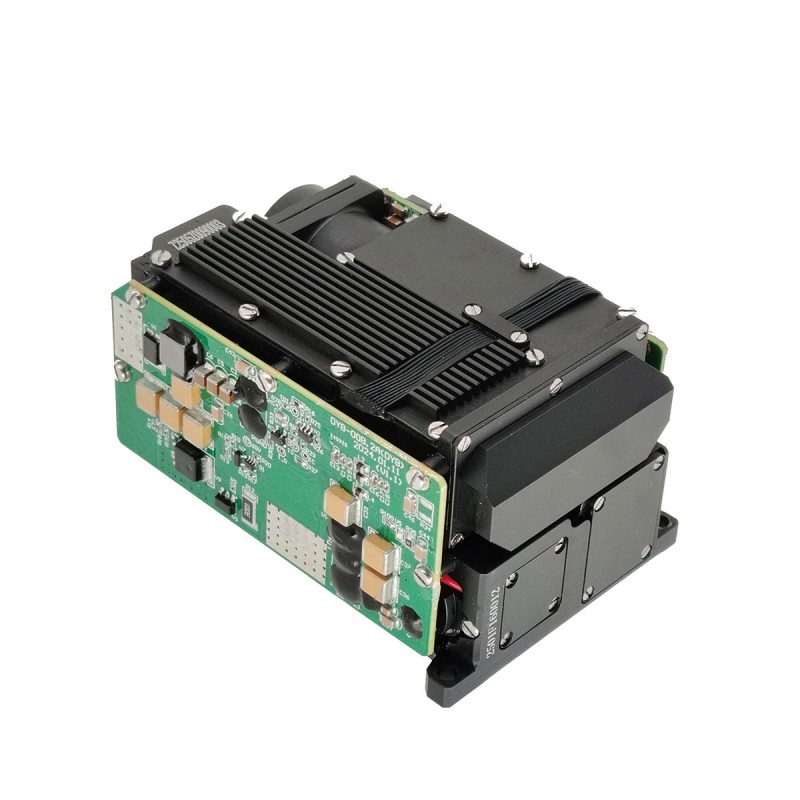

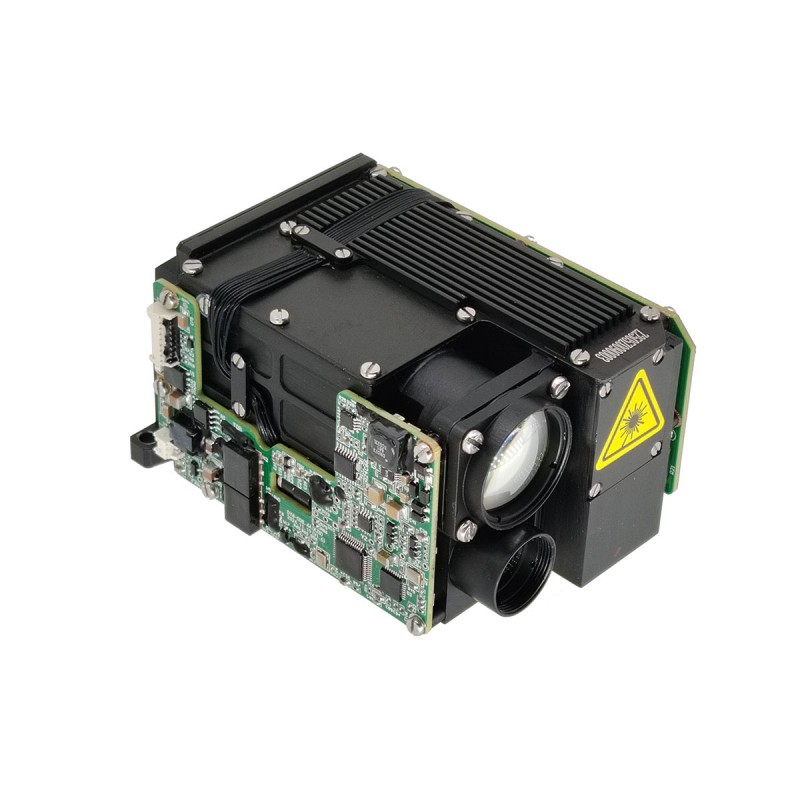

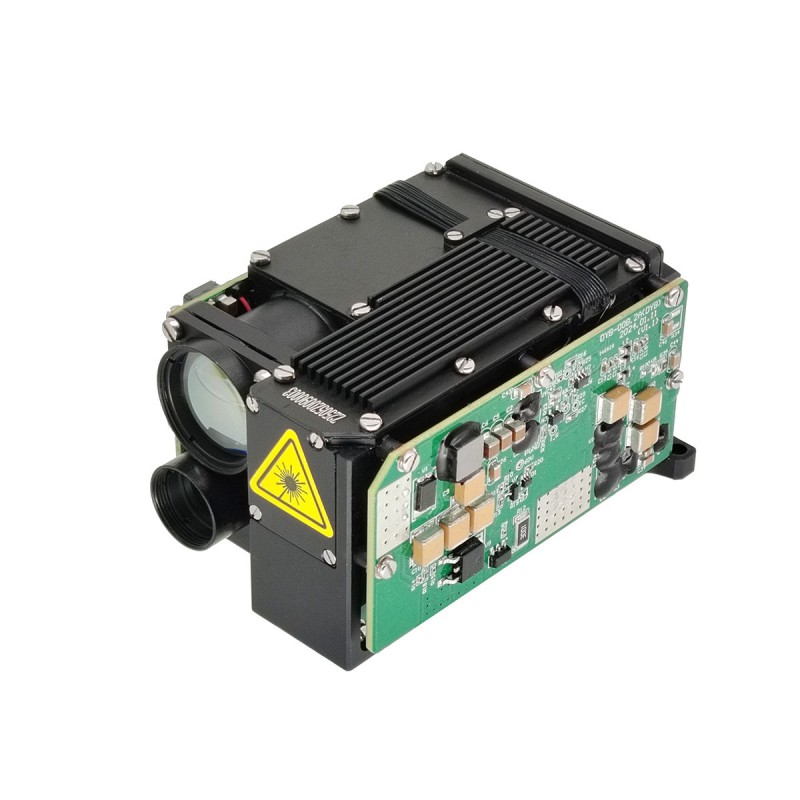

25MJ Military Laser Target Designator (LTD) mit LRF
STA-D25M ist ein militärischer 25MJ-Laserziel-Ziel-Designer, der eine entscheidende Rolle bei Präzisionszielsystemen spielt, die in der Lage ist, genaue Anleitungen für intelligente Munition zu geben. Durch ein fortschrittliches optisches System markiert es das Ziel mit einem Laserstrahl und stellt sicher, dass präzisionsgeführte Waffen das Ziel mit extrem hoher Genauigkeit und Effizienz zerstören können.
Anfrage absenden
Produktbeschreibung
Produktmerkmale
Leicht und miniaturisiert
Environmental adaptability: -40 ℃~60 ℃ wide temperature adaptability
Environmental adaptability: -40 ℃~60 ℃ wide temperature adaptability
Kernanzeigeparameter
1. Funktion
A) Es hat die Funktion, den Bestrahlungszyklus festzulegen und kann die Laserbestrahlung gemäß dem festgelegten Zyklus durchführen.
b) ausgestattet mit Laser -Einzel- und wiederholten Rangierungsfunktionen.
c) Equipped with multi-target ranging function.
d) Equipped with temperature output function for the core components of the camera.
e) Equipped with overheat protection function for the measuring device.
f) Equipped with the function of outputting status information of the lighting device.
A) Es hat die Funktion, den Bestrahlungszyklus festzulegen und kann die Laserbestrahlung gemäß dem festgelegten Zyklus durchführen.
b) ausgestattet mit Laser -Einzel- und wiederholten Rangierungsfunktionen.
c) Equipped with multi-target ranging function.
d) Equipped with temperature output function for the core components of the camera.
e) Equipped with overheat protection function for the measuring device.
f) Equipped with the function of outputting status information of the lighting device.
Technische Spezifikationen
| Leistungsspezifikationen | |
| Laserwellenlänge | 1,064 mm |
| Impulsdurchschnittenergie | ≥25mj |
| Pulskapazitätsschwankung | Innerhalb eines Zyklus, benachbarte Impulsschwankung ≤ 8%(Statistik nach 2 Sekunden Lichtleistung) |
| Laserstrahldispersionswinkel | ≤ 0,5mrad |
| Stabilität der laser optischen Achse | ≤ 0,05mrad |
| Pulsbreite | ≤ 20 ns |
| Zeitschubvorbereitungszeit | ≤3s |
| Rangendrehung | |
| Ranghäufigkeit | 1 Hz, 5 Hz, einzelne Zeit |
| Kontinuierliche Laufzeit | 5 min (1 Hz), 1 min (5 Hz) |
| 5Hz Maximale kontinuierliche Betriebszeit | 2 Minuten |
| Mindestbereich | ≤ 100 m |
| Typische Laufkapazität | ≥2000m |
| Ranggenauigkeit | ± 2 m |
| Genaue Messrate | ≥ 98% |
| Ranglogik: Erstes und letzter Ziel | Erstes und letzter Ziel |
| Bestrahlungsleistung | |
| Bestrahlungsentfernung | ≥ 2 km |
| Bestrahlungsfrequenz | Grundfrequenz 20Hz |
| Codierung | entsprechend den Systemanforderungen; Mit der Möglichkeit, die Codierungserweiterung anzupassen |
| Codierungsmodus | präziser Frequenzcode |
| Codierungsgenauigkeit | ≤ ± 2,5 μs |
| Bestrahlungsmodus | Eine Bestrahlungszeit von ≥ 20s, die Bestrahlung wieder mit dem Intervall ≤ 15s, kann für 8 Zyklen kontinuierlich bestrahlt werden |
| Gewicht und Größe | |
| Gewicht | ≤450g |
| Größe | ≤ 67,4 mm × 51 mm × 90 mm |
| Stromversorgungsspannung | |
| Stromspannung | 19,6 V ~ 25,2 V |
| Stromverbrauch | |
| Standby -Stromverbrauch | ≤4W |
| Durchschnittlicher Stromverbrauch | ≤ 50 W |
| Spitzenkraftverbrauch | ≤ 90W |
| Umweltdl -Anpassungsfähigkeit | |
| Arbeitstemperatur | -40 ℃ ~ 55 ℃ |
| Lagertemperatur | -55 ℃ ~ 70 ℃ |
Steuerfunktion
2.1 mit Laser -Rangierungsfunktion;
2.2 Ziel -Laserbestrahlung anbieten;
2.3 in der Lage sein, mit dem Host -Computer gemäß den Anforderungen des Kommunikationsprotokolls zu kommunizieren.
Der Laser -Imager kann die folgenden Funktionen über die serielle Kommunikationsschnittstelle realisieren:
2.3.1 Reaktionslaser -Rangierungsanweisung und kann jederzeit gemäß der Stop -Anweisung gestoppt werden.
2.3.2 Entfernungsdaten und Zustandsinformationen werden im Reichweite pro Impuls ausgegeben.
2.3.3 mit der Entfernung Gating -Funktion;
2.3.4 Beginn des kontinuierlichen Ranges erhielt nach der automatischen Stopp -Reichweite die Anweisung von 5 min (1 Hz)/1 min (5 Hz) nicht;
2.3.5 Der Bestrahlungsmodus und die Codierung können festgelegt werden.
2.3.6 Als Reaktion auf den Befehl Laserbestrahlung wurde gemäß dem Modus die Bestrahlung festgelegt und kann die Bestrahlung jederzeit gemäß der Stop -Anweisung einstellen.
2.3.7 Wenn nach Beginn der Bestrahlung keine Anleitung erhalten wird, wird nach einem Bestrahlungszyklus automatisch gestoppt.
2.3.8 Wenn die Laserbestrahlung, gibt jeder Impuls einen Entfernungswert und Zustandsinformationen aus;
2.3.9 Sach- und Zyklus-Selbstprüfungs- und Ausgangsstatussinformationen;
2.3.10 Antworten auf Self-Check-Anweisungen und Ausgangsstatusinformationen;
2.3.11 in der Lage, die kumulative Anzahl von Laserimpulsen zu melden;
2.3.12 Kopf- und Endziel -Rangierungsfunktion.
2.2 Ziel -Laserbestrahlung anbieten;
2.3 in der Lage sein, mit dem Host -Computer gemäß den Anforderungen des Kommunikationsprotokolls zu kommunizieren.
Der Laser -Imager kann die folgenden Funktionen über die serielle Kommunikationsschnittstelle realisieren:
2.3.1 Reaktionslaser -Rangierungsanweisung und kann jederzeit gemäß der Stop -Anweisung gestoppt werden.
2.3.2 Entfernungsdaten und Zustandsinformationen werden im Reichweite pro Impuls ausgegeben.
2.3.3 mit der Entfernung Gating -Funktion;
2.3.4 Beginn des kontinuierlichen Ranges erhielt nach der automatischen Stopp -Reichweite die Anweisung von 5 min (1 Hz)/1 min (5 Hz) nicht;
2.3.5 Der Bestrahlungsmodus und die Codierung können festgelegt werden.
2.3.6 Als Reaktion auf den Befehl Laserbestrahlung wurde gemäß dem Modus die Bestrahlung festgelegt und kann die Bestrahlung jederzeit gemäß der Stop -Anweisung einstellen.
2.3.7 Wenn nach Beginn der Bestrahlung keine Anleitung erhalten wird, wird nach einem Bestrahlungszyklus automatisch gestoppt.
2.3.8 Wenn die Laserbestrahlung, gibt jeder Impuls einen Entfernungswert und Zustandsinformationen aus;
2.3.9 Sach- und Zyklus-Selbstprüfungs- und Ausgangsstatussinformationen;
2.3.10 Antworten auf Self-Check-Anweisungen und Ausgangsstatusinformationen;
2.3.11 in der Lage, die kumulative Anzahl von Laserimpulsen zu melden;
2.3.12 Kopf- und Endziel -Rangierungsfunktion.

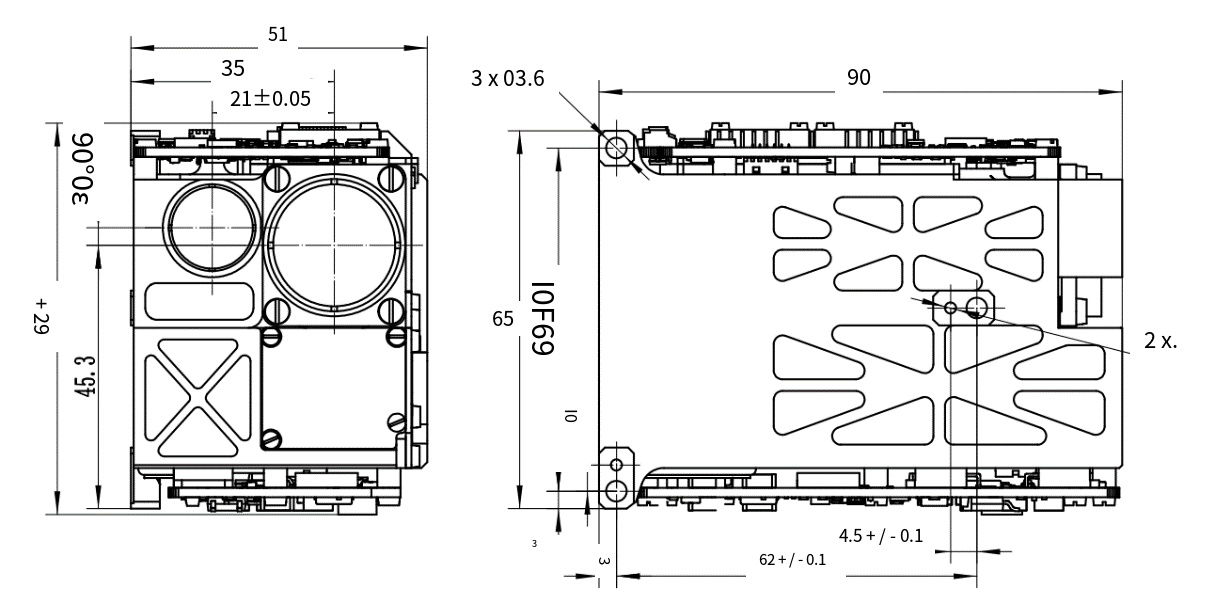

Mechanische Schnittstelle
