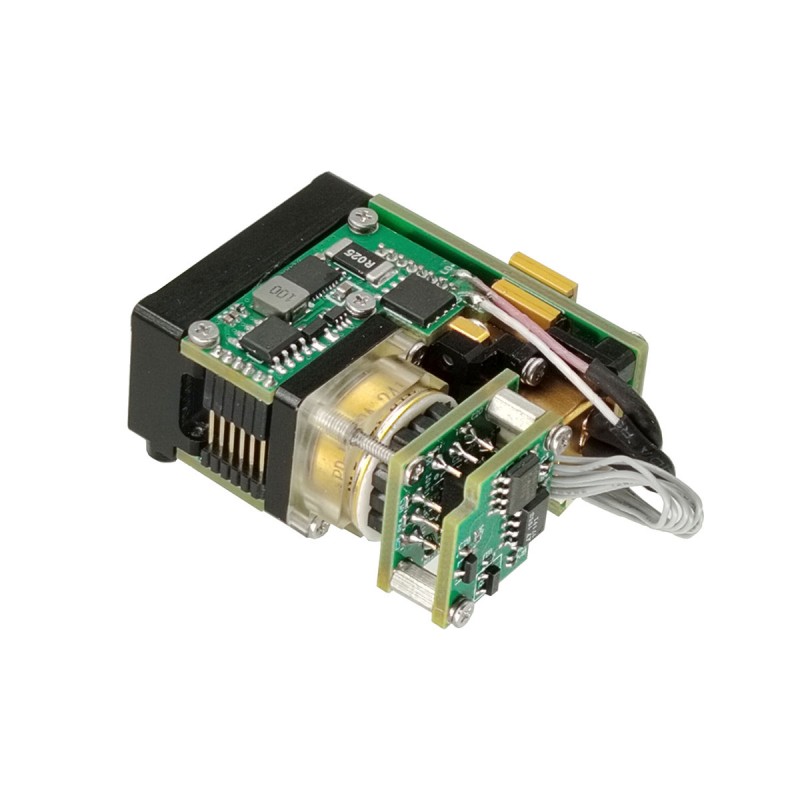

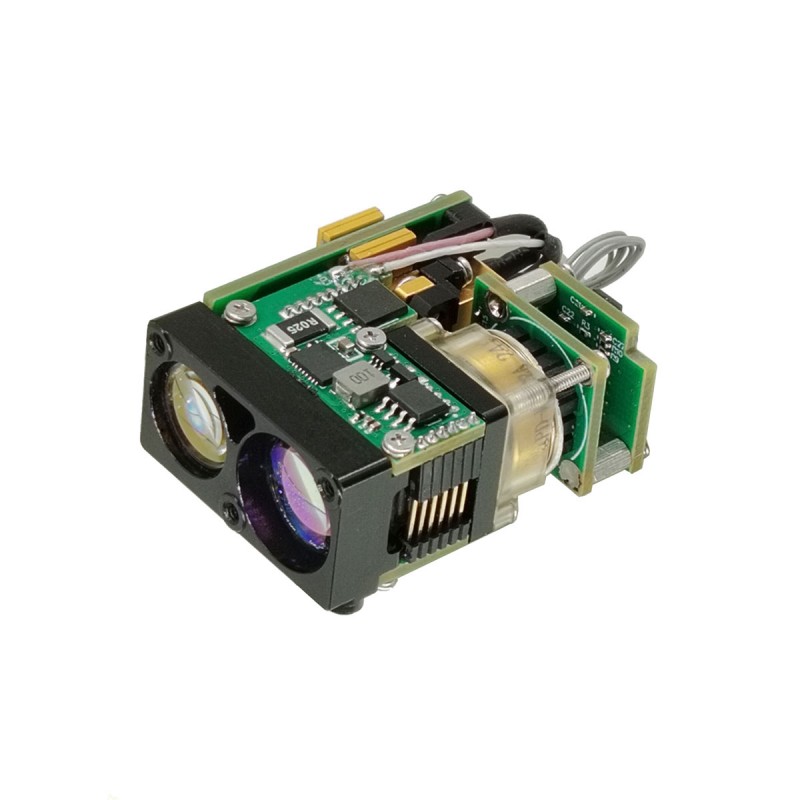

Hauptfunktionen
(1) Single -Ranging und kontinuierliches Rang;
(2) Reaktion auf Laser -Rangierungsbefehle und kann jederzeit nach dem Stop -Befehl aufhören;
(3) Ausgangsabstandsdaten und Statusinformationen nach dem Impuls während der Entfernungsmessung;
(4) Es kann die kumulative Anzahl überträgter Laserimpulse melden (kein Stromverlust);
(5) Entfernungsauswahl, vordere und hintere Zielanzeige;
(6) Selbsttestfunktion.
Produktleistungsindex
Artikel |
Technischer Parameter |
Anweisung |
Modell |
STA-B30X |
Arbeitswellenlänge |
1535 ± 5 nm |
Augensicherheit |
Klasse 1 (IEC 60825-1) |
Empfangsblende |
Φ13mm |
Emissionsöffnung |
Φ13mm |
Rangleichtigkeit |
15-5000m |
Reichweite |
≥ 5000 m |
Große Gebäudeziele, Reflexionsvermögen: 0,6, Sichtbarkeit von Beobachtern 20 km |
≥3000 m |
NATO -Ziel |
≥2000m |
Menschliches Ziel |
≥ 600 m |
UAV -Ziel |
Mini -Reichweite |
15 m |
|
Erkennung von Mehrziele |
Bis zu 3 Ziel |
|
Ranggenauigkeit |
± 1 m |
3d |
Ranghäufigkeit |
1 ~ 10 Hz einstellbar |
|
Genauigkeitsrate |
≥ 98% |
|
Falsche Alarmrate |
1% |
|
Divergenzwinkel |
≤ 0,6mrad |
|
Kommunikationsschnittstelle |
Ttl |
Die RS422/RS232 -Schnittstelle kann angepasst werden |
Stromspannung |
DC5 ~ 16V |
|
Stromverbrauch |
≤ 1,2W (@1Hz) |
Arbeitskraft |
≤5W |
Spitzenleistung |
Stabilität der laser optischen Achse |
≤ 0,05mrad |
|
Parallelfehler |
≤ 0,3mrad |
Parallelitätsfehler der optischen Achse zur Montagereferenz |
Mechanischer Schock |
75G, 1 ms |
|
Arbeitstemperatur |
-40 ℃~+70 ℃ |
|
Lagertemperatur |
-55 ℃~+75 ℃ |
|
Zuverlässigkeit |
MTBF ≥ 1500H |
|
Größe |
≤ 43 × 31 × 16 mm |
|
Gewicht |
≤44g |
|
Hauptfunktion |
Erstes und letztes Zielbereich, Multi-Target-Laufzeit, Distanzselektivität |
Anmerkungen:
1) NATO -Zielgröße 2,3 m × 2,3 m; Menschliche Zielgröße 0,5 m × 1,7 m; UAV -Zielgröße 0,2 m × 0,3
M; Reflexionsvermögen 30%, Luftfeuchtigkeit ≤ 80%, Beobachter -Sichtbarkeit ≥ 12 km

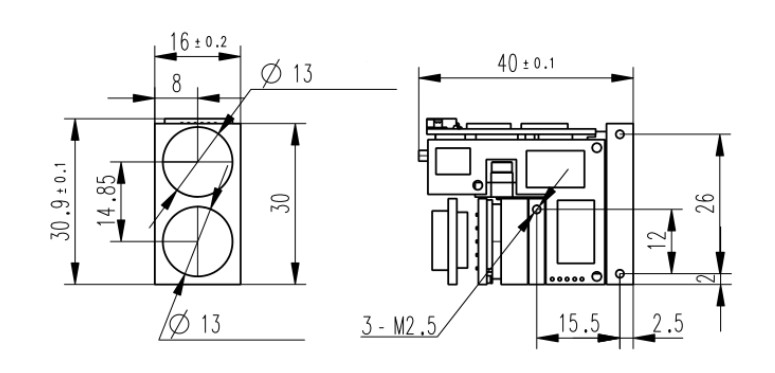

Strukturinstallationsschnittstelle
Anforderungen an elektrische Schnittstellen
Kommunikationsschnittstelle: UART (TTL_3.3 V), 115200 bps, 1 Startbit, 8 Datenbits, 1 Stopp nein, kein Paritätsbit;
Tabelle 1 Kerndefinition
Stift |
Definition |
Linienfarbe |
Notizen |
1
|
Stromversorgung + |
Rot |
4,5-16V |
2
|
Stromversorgung - |
Schwarz |
GND |
3
|
Power_on |
Weiß |
Stromversorgung auf Steuerung TTL_3.3V, Modul auf (> 2,7 V), Modul aus (<0,3 V) |
4
|
UART_TX |
Gelb |
Seriennort Absender |
5
|
UART_RX |
Grün |
Serienanschlussempfänger |
6
|
GND |
Schwarz |
Serienhafenboden |
OEM/ODM -Rangermodule und benutzerdefinierte Lösungen

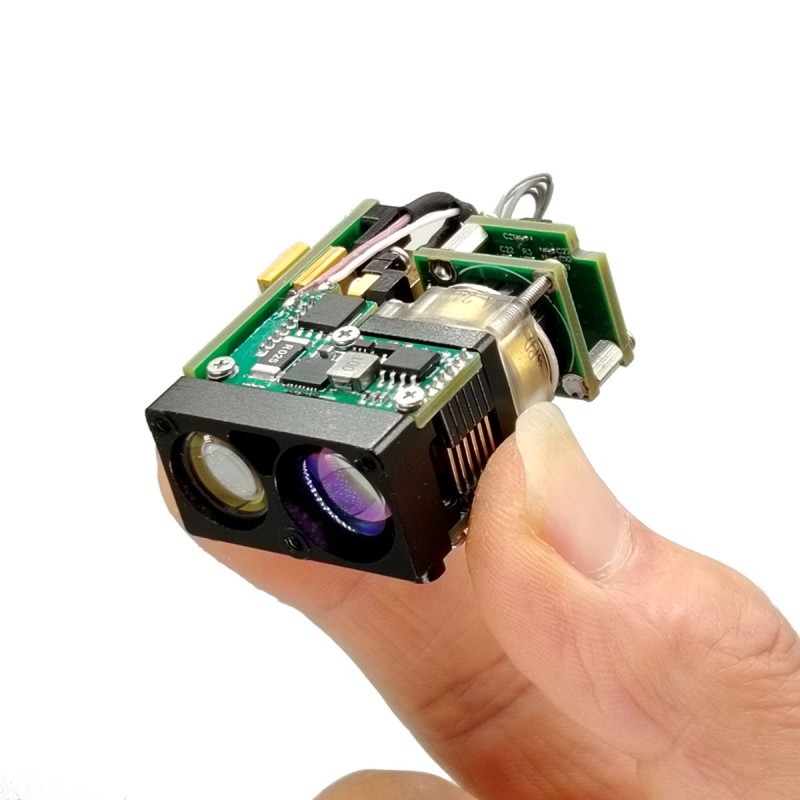

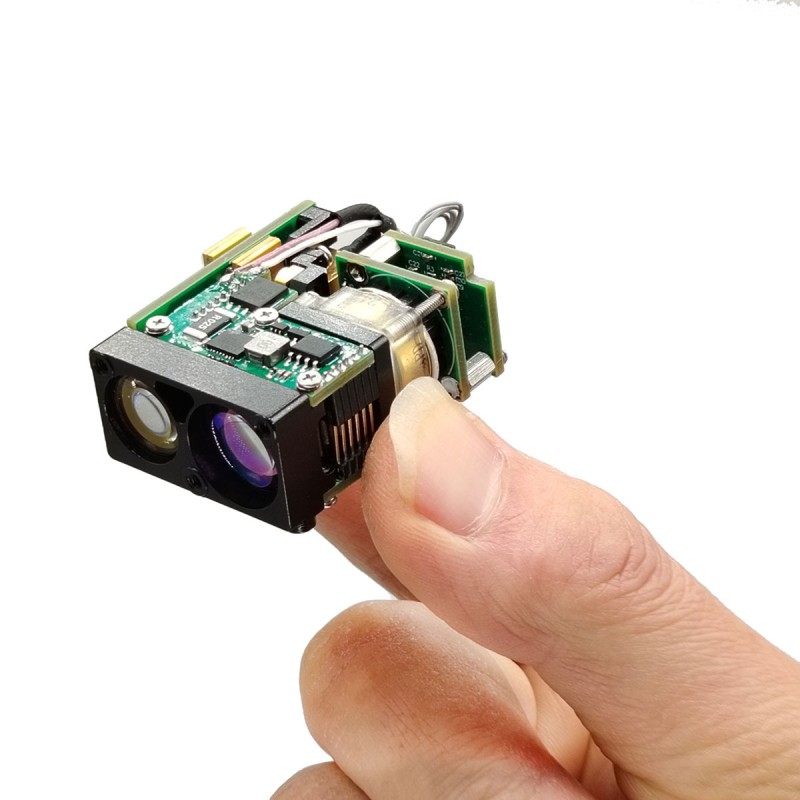

Der B0815X ist für Systemintegratoren ausgelegt, die nach einer bequemen, leistungsstarken und kompakten Laserlösung suchen. Es bietet eine zuverlässige Leistung in einer Vielzahl von Anwendungen.
Es ist sehr klein, ultraleuchten, hat einen geringen Stromverbrauch und kann über eine lange Entfernung gemessen werden. Es eignet sich für Handheld -Geräte (thermische Bildgebung), Waffenmontageanwendungen, tragbare Systeme und leichte Sensor -Suiten und unbemannte Luftfahrzeuge oder UGVs.
