Drohnen-Höhenkontrolle und Hindernisvermeidung
Vermeidung von Roboterhindernissen
Lichtvorhang in Industriequalität
Vermeidung von FTS/UAV-Hindernissen
Hochgeschwindigkeitsmessung und Sicherheitsüberwachung in den Bereichen Transport und Industrieautomation

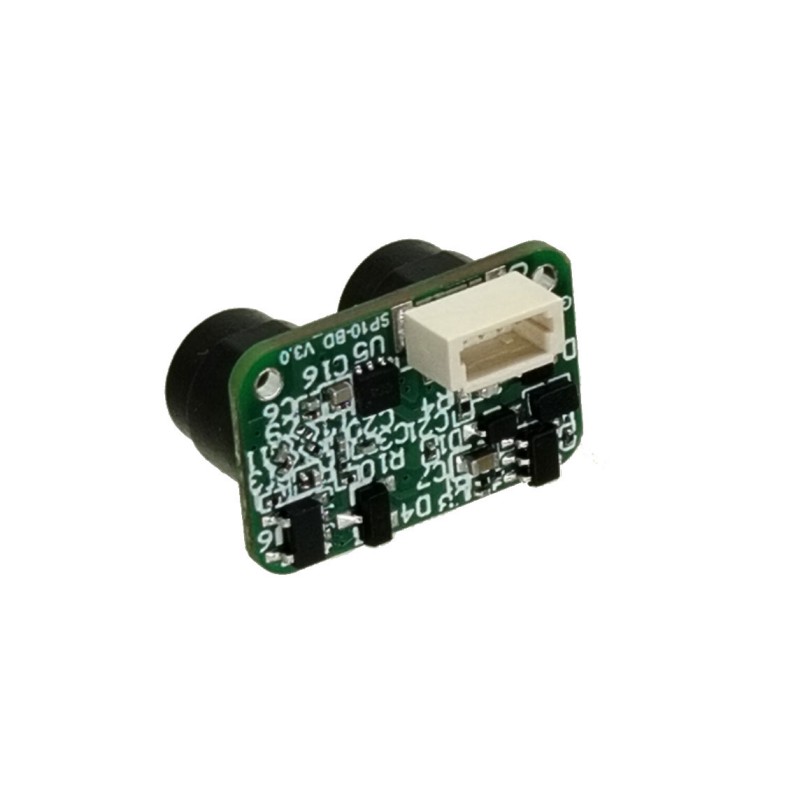

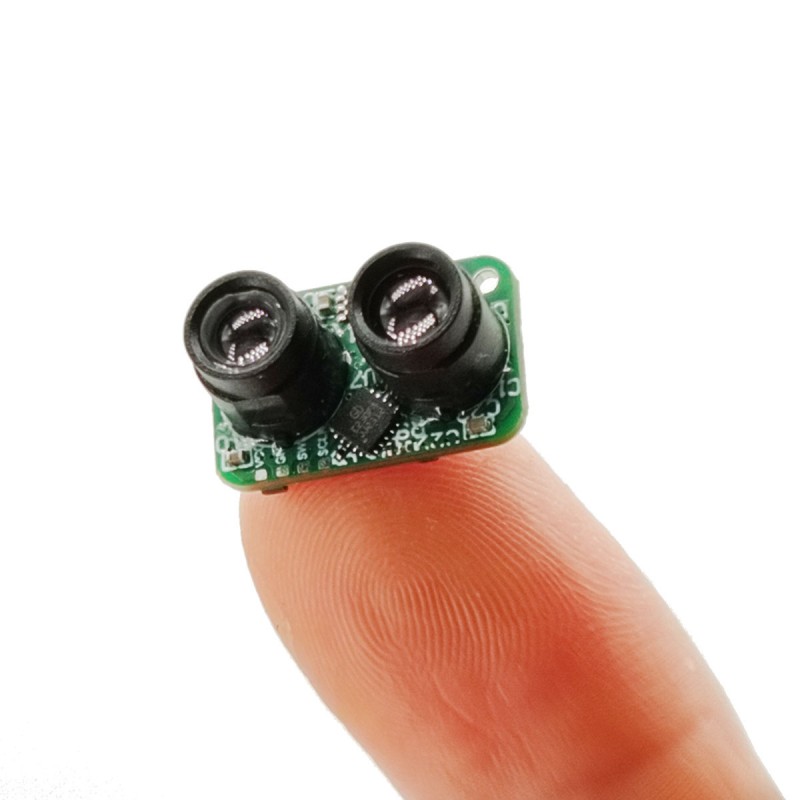

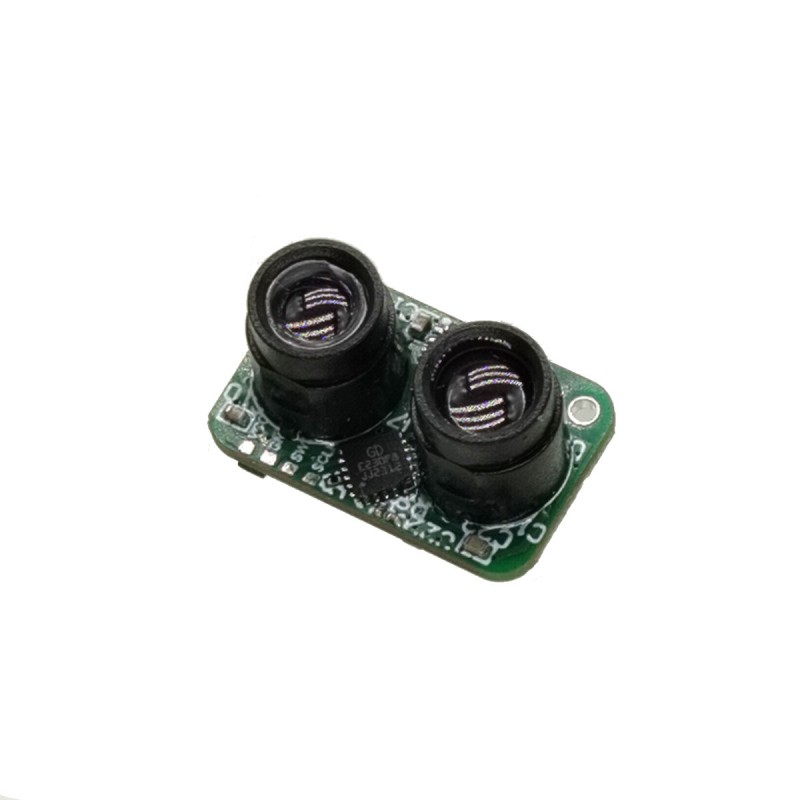

Detaillierte Parameter des Produkts
| Bestellnummer |
Modell |
STA-B50X |
|
1
|
Reichweite |
0,03–12 m (10 % Reflexionsvermögen), 0,03–50 m (90 % Reflexionsvermögen) |
|
2
|
Range-Loch |
3cm |
|
2
|
Bereichsfrequenz |
500Hz |
|
3
|
Entfernungsgenauigkeit |
±3 cm (0,2 ~ 6 m), 1 % (≥6 m) |
|
4
|
Wiederholgenauigkeit |
±10mm |
|
Auflösungsverhältnis |
UART |
|
5
|
Beständigkeit gegen Umgebungslicht |
100K Lux |
|
6
|
Laserwellenlänge |
905 nm |
|
7
|
Laserebene |
Klasse1 |
|
8
|
Bildwinkel |
1,7° |
|
9
|
Geben Sie die Laserwellenlänge an |
N / A |
|
10
|
Laserebene anzeigen |
N / A |
|
11
|
Eingangsspannung |
3,3-5V |
|
12
|
Spitzenstrom |
120mA |
|
13
|
Durchschnittlicher Strom |
80mA |
|
14
|
Durchschnittlicher Stromverbrauch |
0,4W |
|
15
|
Kommunikationsmodus |
UART TTL / IIC |
|
16
|
Schutzstufen |
N / A |
|
17
|
Größe (Länge x Breite x Höhe) |
18,7 x 11,8 x 13,3 mm |
|
18
|
Gewicht |
2g |
|
19
|
Arbeitstemperatur |
100K Lux |
|
20
|
Kabelspezifikationen |
4-poliger 1,25-mm-Anschluss, 10 cm verzinnter loser Draht |
|
21
|
Anpassungsumfang |
Unterstützt die Anpassung der externen Struktur, der Eingangsspannung und des Ausgangsprotokolls |
TX (Rot)
|
| Stift |
Definieren / Drahtfarbe |
Erklären |
|
1
|
TX (Gelb) |
RX |
|
2
|
RX (Grün) |
TX |
|
3
|
3,3–5 V (rot). |
Stromversorgung + |
|
4
|
GND (Schwarz) |
Stromversorgung - |
Modulgröße
Eigenschaften der Bereichsmessung
Da die Detektionslichtquelle einen bestimmten Divergenzwinkel aufweist, muss die Oberfläche des gemessenen Objekts in diesem Abstand größer sein als der Durchmesser des Lichtflecks, um während der eigentlichen Messung einen genauen Abstandswert zu erhalten.
Der Spotdurchmesser von STA-B22A bei verschiedenen Entfernungen ist in der folgenden Tabelle aufgeführt:
| Distanz |
1m |
2m |
5m |
10m |
20m |
| Spotdurchmesser |
6cm |
12cm |
30cm |
60cm |
1,2 m |
Protokoll
Kommunikationsschnittstelle
| UART |
| Standardtarif |
46, 608 (einstellbar) |
| Datenbit |
8
|
| Stoppbit |
1
|
| gerade-ungerade Prüfung |
nicht haben |
Ausgabeformat
Die Eingabe und Ausgabe dieses Produkts erfolgt im 16-Bit-Little-Endian-Modus
| Frame-Header |
Der Abstand beträgt zwei Bytes |
Prüfbit |
| 5C |
02
|
11
|
EC |
Byte-Ausgabe
5C: Fester Frame-Header von 1 Byte
02 11: Die zwei Bytes des Entfernungswerts geben an, dass die gemessene Entfernung 4354 mm beträgt, Little-End-Modus, Bereich 0-65535, und gibt 20000 aus, wenn sie nicht gemessen werden kann
EC: Bitbyte prüfen, vom zweiten Byte 02 bis zum letzten zweiten Byte 11, summieren und umkehren
Bemerkungen
| Bestellnummer |
Funktionsbeschreibung |
Hoch |
Runter |
Bemerkungen |
|
1
|
Lesen Sie die Seriennummer des Produkts |
5A 0D 02 0D OD-Prüfsumme |
5A 8D 02 10 01 Prüfsumme |
10 01 gibt an, dass die Produktseriennummer 272 ist: Small-End-Modus, und die auf dem oberen Computer angezeigte Produktseriennummer ist: S00272 (S wird vor der 5-stelligen Nummer hinzugefügt) |
|
2
|
Lesen Sie die Versionsnummer der Software |
5A 16 02 16 16 Prüfsumme |
5A 96 02 03 02 Prüfsumme |
03 02 gibt an, dass die Versionsnummer der Produktsoftware V2.3 ist: Little-Endian-Modus, 02 gibt 2 an, 03 gibt 3 an und in der Mitte wird ein Punkt (.) hinzugefügt |
|
3
|
Ändern Sie die Baudrate |
5A 06 02 80 04 Prüfsumme |
5A 86 02 80 04 Prüfsumme |
60 00(9600)C0 00( 19200)80 01(38400)80 04( 115200)00 09(230400)00 0A(256000)00 12(460800)Andere Baudraten werden nicht unterstützt |
Verifizierungsfunktion: Die oben genannten Verifizierungsbytes verwenden alle diese Verifizierungsfunktion
Beginnen Sie mit dem zweiten Byte und enden Sie mit dem vorletzten Byte. Summieren und invertieren Sie
uint8_t Check_Sum(uint8_t *_pbuff, uint16 t cmdLen)
{
uint8_t cmd_sum=0;
uint16_t i;
for(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
return cmd_sum;
}
Schnelltest
Testmaterialliste: TTL-zu-USB-Adapterplatine, 5-V-Stromversorgung (Batterie, Powerbank, Computer-USB-Anschluss können verwendet werden), oberer Computer-/serialer Anschlussassistent. Nachdem STA-B50X korrekt angeschlossen ist, wählen Sie die Baudrate aus und klicken Sie auf OK, um die erforderlichen Daten auf dem oberen Computer zu beobachten.

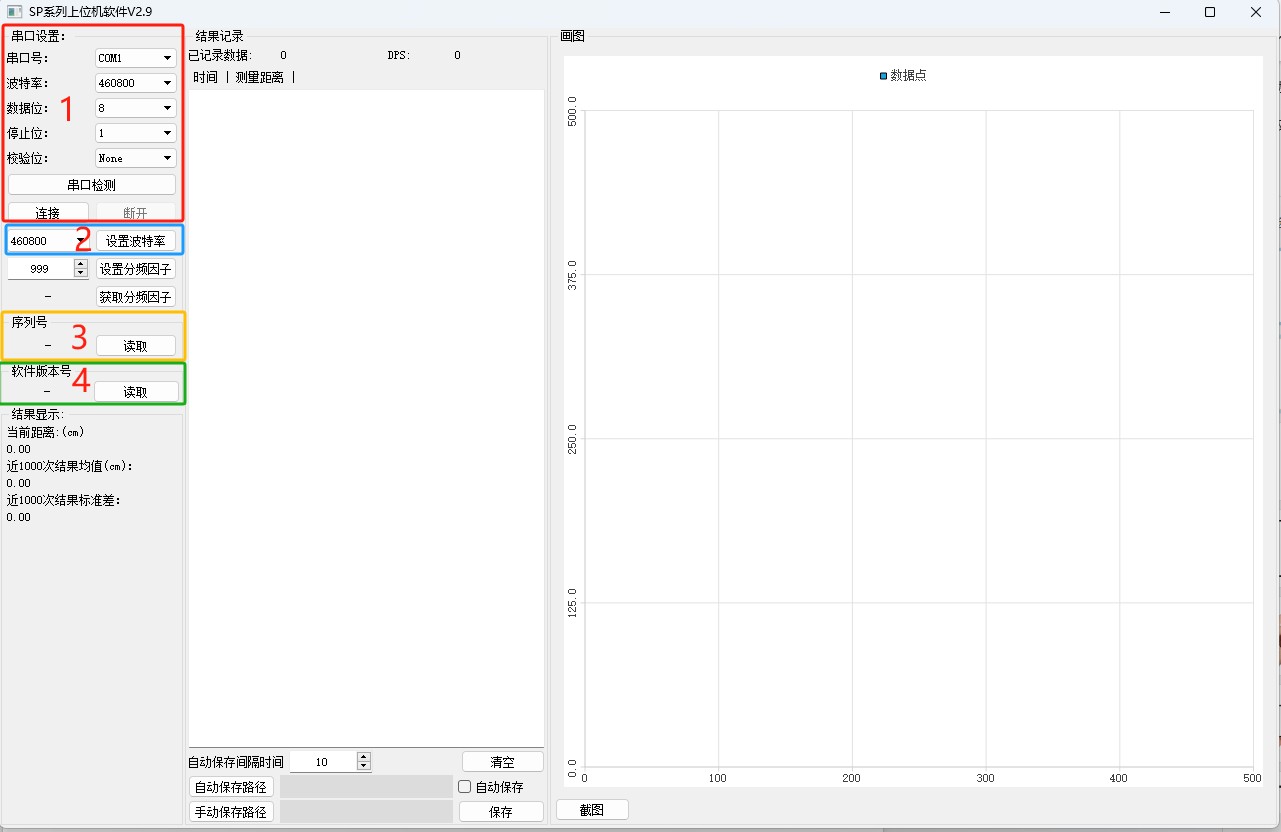

Der obere Computer ist wie folgt:
Region 1: Stellen Sie die entsprechenden Parameter für die serielle Schnittstelle ein und klicken Sie auf „Verbinden“.
Region 2: Stellen Sie die Baudrate ein
Region 3: Lesen Sie die Seriennummer des Produkts
Region 4: Lesen Sie die Softwareversionsnummer
Treffen Sie Vorsichtsmaßnahmen
-Das Produkt verfügt über keinen Verpolungs- und Überspannungsschutz. Bitte versorgen Sie das Gerät mit Strom und schließen Sie es entsprechend der Spezifikation korrekt an.
-Der Laser des Produkts ist Klasse 1. Schauen Sie nach dem Einschalten nicht direkt auf das Objektiv.
-Bei Verwendung in staubigen Umgebungen wird empfohlen, außerhalb der Linse des Produkts eine rote Glas- oder Acrylplatte anzubringen (die Transparenz des 905-nm-Bandes beträgt nicht weniger als 85 %).
- Tragen Sie beim Kontakt mit dem Produkt bitte antistatische Handschuhe, um Produktfehler zu vermeiden.
-Das Produkt kann beim Messen stark reflektierender Objekte (z. B. 3M-Klebeband) und Spiegel versagen.
Aktualisieren Sie Ihren Lebenslauf
| Dokumentationsausgabe |
Aktualisierungszeit |
Inhalt aktualisieren |
| V1.0 |
24.12.30 |
Nach dem aktuellen Gestaltungsschema ist die Erstauflage organisiert |
Hinweis: Sollte es ein Update der Version geben, erfolgt vorbehaltlich des Produkts keine weitere Benachrichtigung.
