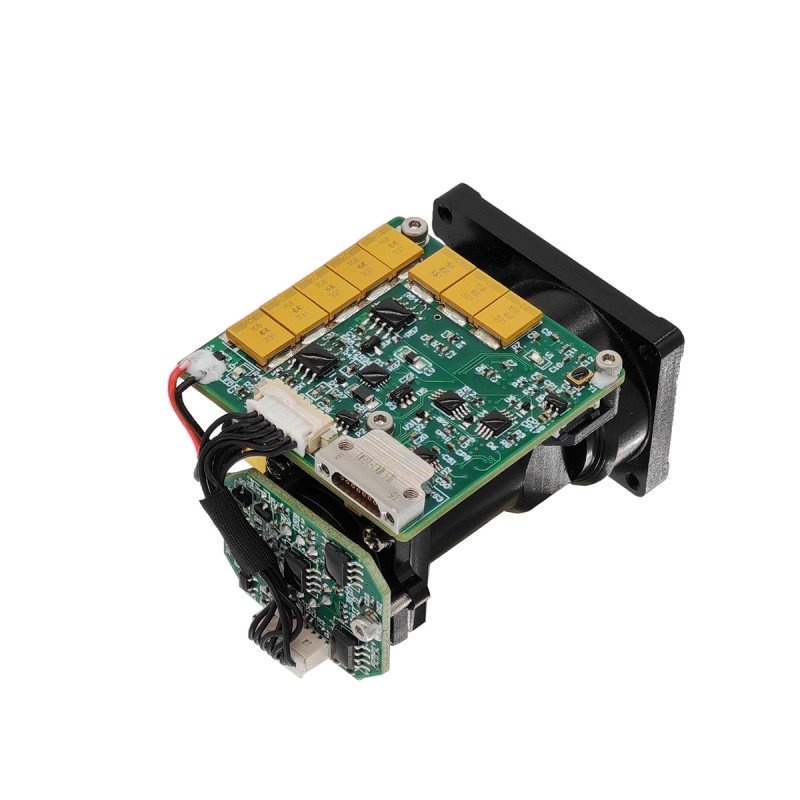

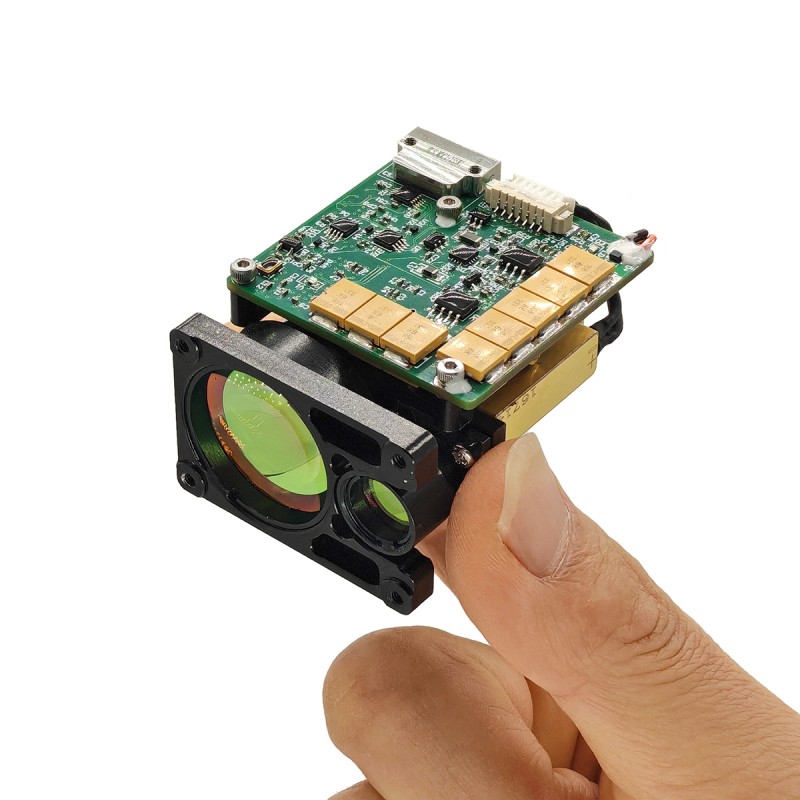

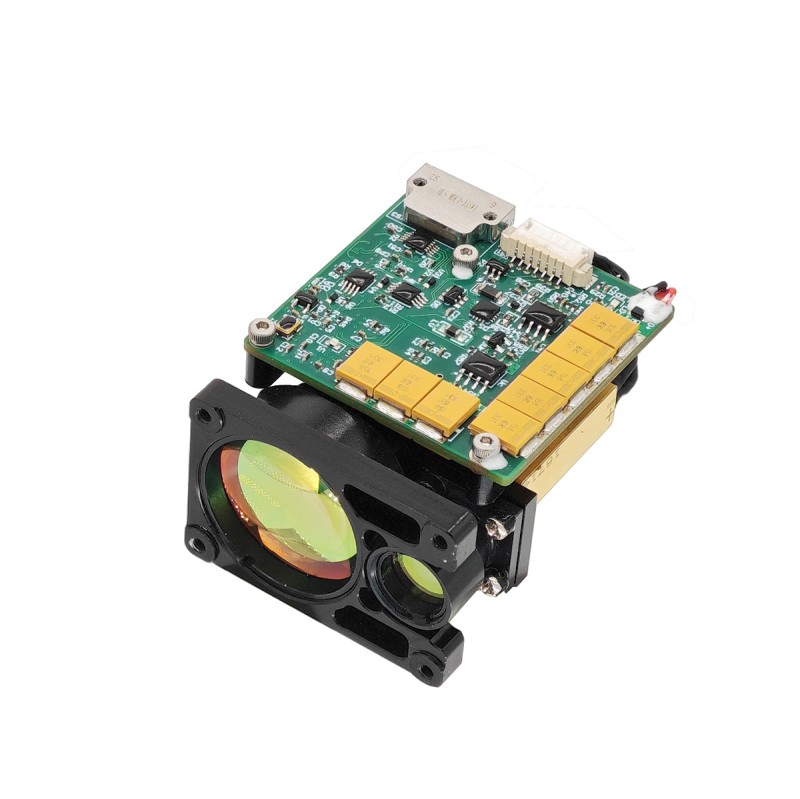

5 km Augen-safe Laser-Entfernungsmodul
STA-B0510X ist ein menschliches, augensicheres Laserabstandsmessmodul, das den Zielabstand erkennen und den gemessenen Abstand durch serielle Kommunikation zum oberen Computer übertragen kann. Sichtbarkeit ≥ 15 km, Zielreflexionsvermögen ≥ 0,3, Luftfeuchtigkeit ≤ 80%, Fahrzeug (2,3 m × 2,3 m NATO -Ziel) Rangentfernung ≥ 5 km; max -Rangentfernung ≥ 10 km.
Anfrage absenden
Produktbeschreibung
Hauptfunktionen
(1) Single -Ranging und kontinuierliches Rang;
(2) Reaktion auf Laser -Rangierungsbefehle und kann jederzeit nach dem Stop -Befehl aufhören;
(3) Ausgangsabstandsdaten und Statusinformationen nach dem Impuls während der Entfernungsmessung;
(4) Es kann die kumulative Anzahl überträgter Laserimpulse melden (kein Stromverlust);
(5) Entfernungsauswahl, vordere und hintere Zielanzeige;
(6) Selbsttestfunktion.
(2) Reaktion auf Laser -Rangierungsbefehle und kann jederzeit nach dem Stop -Befehl aufhören;
(3) Ausgangsabstandsdaten und Statusinformationen nach dem Impuls während der Entfernungsmessung;
(4) Es kann die kumulative Anzahl überträgter Laserimpulse melden (kein Stromverlust);
(5) Entfernungsauswahl, vordere und hintere Zielanzeige;
(6) Selbsttestfunktion.
Produkteinführung
Das B0510x Laser -Entfernungsmodul ist ein Militärpulslaser -Entfernungsmesser, das für Anwendungsszenarien wie Flugzeuge, unbemannte Luftfahrzeuge, Tanks und Umfang ausgelegt ist. Es hat geringer Größe, geringes Gewicht, geringem Stromverbrauch, stabile Leistung, lange Messentfernung und langes Lebensdauer, Sicherheit menschlicher Augen und andere Vorteile. Es ist eine wichtige technische Ausrüstung, um die Genauigkeit der Produktziele zu verbessern.
Produktleistungsindex für B0510X Eye-Safe LRF-Modul
| Artikel | Technischer Parameter | Anweisung |
| Modell | STA-B0510X | |
| Arbeitswellenlänge | 1535 ± 5 nm | |
| Augensicherheit | Klasse 1 (IEC 60825-1) | |
| Empfangsblende | Φ26mm | |
| Emissionsöffnung | Φ14mm | |
| Rangleichtigkeit | 50 m-10 km | |
| Reichweite | ≥ 10000 m | Maximaler Bereich, Beobachter Sichtbarkeit 25 km |
| ≥8000m | Gebäudeziele, Reflexionsvermögen: 0,6, Sichtbarkeit von Beobachtern 25 km | |
| ≥ 5000 m | NATO -Ziel | |
| ≥3000 m | Menschliches Ziel | |
| ≥ 1000m | UAV -Ziel | |
| Mini -Reichweite | 50 m |
|
| Erkennung von Mehrziele | Bis zu 3 Ziel |
|
| Ranggenauigkeit | ± 1 m | 3d |
| Ranghäufigkeit | 1 ~ 10 Hz einstellbar |
|
| Genauigkeitsrate | ≥ 98% |
|
| Falsche Alarmrate | 1% |
|
| Divergenzwinkel | ≤ 0,5mrad |
|
| Kommunikationsschnittstelle | RS422 / RS232 / TTL |
|
| Stromspannung | DC18 ~ 32V |
|
| Arbeitskraft | ≤ 1,2W (@1Hz) | Normaler Temperaturtest |
| Standby -Kraft | ≤ 0,5W | Normaler Temperaturtest |
| Mechanischer Schock | 75G, 1 ms |
|
| Arbeitstemperatur | -40 ℃～+60 ℃ |
|
| Lagertemperatur | -45 ℃～+70 ℃ |
|
| Zuverlässigkeit | MTBF ≥ 1500H |
|
| Größe | ≤ 65 mm × 35 mm × 44 mm |
|
| Gewicht | ≤ 75 g |
|
| Hauptfunktion | Erstes und letztes Zielbereich, Multi-Target-Laufzeit, Distanzselektivität | |
Anmerkungen:
1) NATO -Zielgröße 2,3 m × 2,3 m; Menschliche Zielgröße 0,5 m × 1,7 m; UAV -Zielgröße 0,2 m × 0,3
M; Reflexionsvermögen 30%, Beobachter -Sichtbarkeit ≥ 15 km

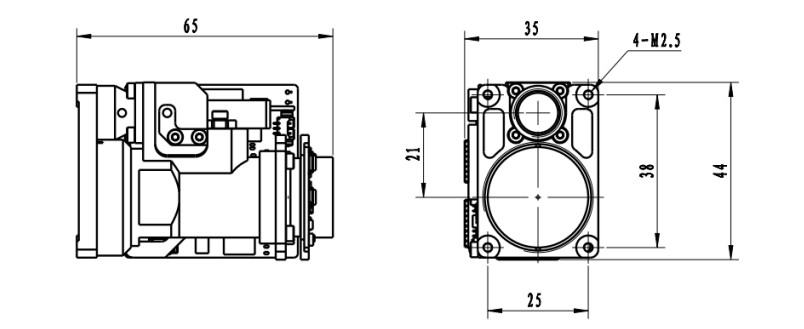

Strukturinstallationsschnittstelle
Externe Schnittstelle
| Anschlussmodell: MDC1-15SW1 | |||
| PIN -Nummer | Definition | Funktion | Bemerkung |
| 1 | VEE | Leistungseingabe positiv | DC18-36V |
| 2 | GND | Leistungseingangsgrund |
|
| 3 | RS422_T/R+ | RS485+/RS422 positiv senden |
|
| 4 | Rs422_t/r- | RS485+/RS422 Nagativ senden |
|
| 5 | Rs422_rxd- | RS422 erhalten negativ |
|
| 6 | RS422_RXD+ | RS422 erhalten positiv |
|
| 7 | RS232-TX | RS232 senden |
|
| 8 | RS232-RX | RS232 übernehmen |
|
| 9 | Ttl-tx | Ttl senden | 3.3 V |
| 10 | TTL-RX | TTL übernehmen | 3.3 V |
| 11 | GND | Kommunikationsort |
|
| 12 | NC | Wechseln |
|
| 13 | NC | Wechseln |
|
| 14 | NC | Wechseln |
|
| 15 | NC | Wechseln |
|
Umweltanpassungsfähigkeit
A) Arbeitstemperatur: -40 ℃～+60 ℃.
b) Lagertemperatur: -45 ℃～+70 ℃.
C) Zufallsvibration: 15 ～ 2000Hz, 3 Richtungen. Die spezifischen Testbedingungen sind in Tabelle 1 dargestellt.
b) Lagertemperatur: -45 ℃～+70 ℃.
C) Zufallsvibration: 15 ～ 2000Hz, 3 Richtungen. Die spezifischen Testbedingungen sind in Tabelle 1 dargestellt.
Tabelle 1 zufällige Vibrationstestbedingungen
| Seriennummer | Frequenzbereich (Hz) | Beschleunigungsspektraldichte (G2/Hz) | Vibrationszeit (min) |
| 1 | 15 ～ 190 | 0.01 | Vibration in jeder Richtung 15 min |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
OEM/ODM -Rangermodule und benutzerdefinierte Lösungen
Der B0510X ist für Systemintegratoren ausgelegt, die nach einer bequemen, leistungsstarken und kompakten Laserlösung suchen. Es bietet eine zuverlässige Leistung in einer Vielzahl von Anwendungen.
Es ist sehr klein, ultraleuchten, hat einen geringen Stromverbrauch und kann über eine lange Entfernung gemessen werden. Es eignet sich für Handheld -Geräte (thermische Bildgebung), Waffenmontageanwendungen, tragbare Systeme und leichte Sensor -Suiten und unbemannte Luftfahrzeuge oder UGVs.
Es ist sehr klein, ultraleuchten, hat einen geringen Stromverbrauch und kann über eine lange Entfernung gemessen werden. Es eignet sich für Handheld -Geräte (thermische Bildgebung), Waffenmontageanwendungen, tragbare Systeme und leichte Sensor -Suiten und unbemannte Luftfahrzeuge oder UGVs.
