5 km Laser -Entfernungsmodul für Anti -Drohnen -Stsem

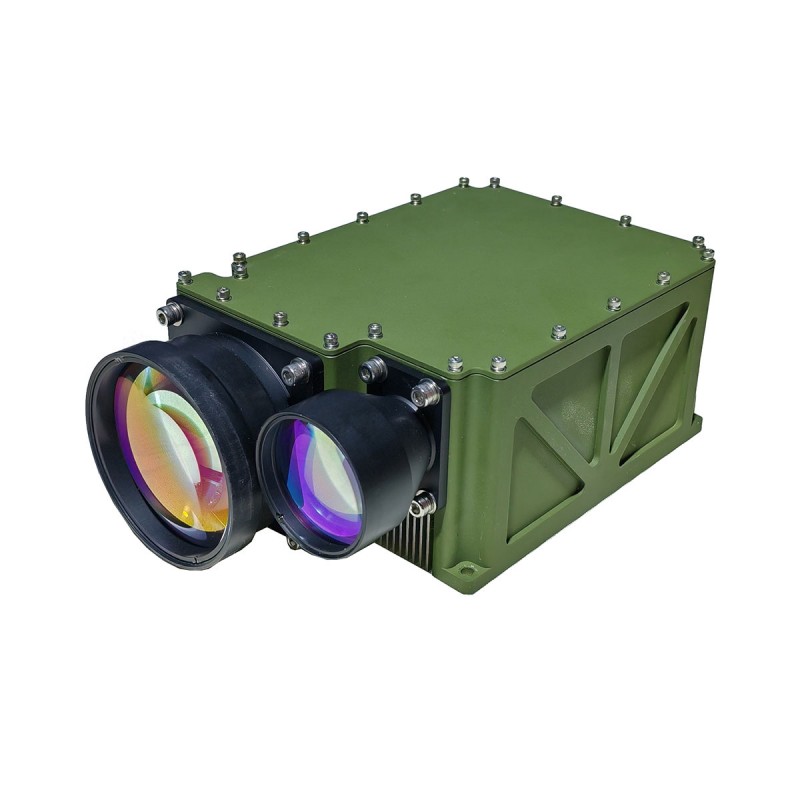

Das STA-WR5000X ist ein dediziertes Laser-Bereichsmodul zum Messen von UAV-Zielen. Es basiert auf einem 1064nm YAG-Laser mit einem großen Divergenzwinkel von bis zu 1mrad und hochwertiger Laserstrahl. Es kann leicht auf ein UAV -Ziel mit einer Reflexionsfläche von 0,1 m² in einer Entfernung von 5 km sperren und ein UAV -Ziel mit einer Reflexionsfläche von 2 ° C bis 10 km entfernt messen.

Anfrage absenden

Produktbeschreibung

a) Funktion zur Selbstprüfung der Informationsantwortfunktion;
b) Fehlerspeicherort und Fehlermodus -Feedback;
c) serielle Kommunikation in der Lage.

Produktparameter

Modell	STA-WR5000X	Notizen
Wellenlänge	1064nm
Divergenzwinkel	1 ± 0,1 MARD
Maximaler Bereich	≥ 5000 m	Reflexionsfläche 0,1 m² UAV
Maximaler Bereich	≥ 10000 m	Reflexionsfläche 2 m² UAV
Mini reicht	≤200 m
Genauigkeit	± 2 m （rms）
Ranghäufigkeit	1. 5, 10, 20 Hz einstellbar
Schnittstelle	RS422	Anpassbar
Versorgungsspannung	24 V	Anpassbar
Nichtparallelität zwischen optischer Achse und Montagemittel-Referenzebene	≤ 2mrad
Stromverbrauch	Peakwert ≤ 150 W, durchschnittlich ≤ 100 W;
Betriebstemperatur	-40 ℃～+60 ℃
Lagertemperatur	-50 ℃～+70 ℃
Größe	≤216 × 125 × 84 mm
Gewicht	≤ 2 kg

Notiz:
1. REGING -RANGE Beschreibung: Der Bereich ändert sich unter verschiedenen Testbedingungen und Testzielen. Wenn Sie spezielle Ziele erkennen, wenden Sie sich bitte an die Verkaufsseite, um dies zu bestätigen.
2.Minimum-Bereich: 30m-100m Schwankungen, es wird nach normalem Gebrauch 50 m empfohlen. Aufgrund der Laserenergie kann der Nutzungsgebrauch aus nächster Nähe den Detektorchip verbrennen. Bei der Debugging bringen Sie bitte eine gute Spiegelabdeckung mit, um zu verhindern, dass der Detektorchip verbrannt wird.

HINWEIS: Sichtbarkeit ≥ 20 km, Luftfeuchtigkeit ≤ 80%, UAV -Zielreflektivität 0,3.

Elektrische Schnittstelle

Stift	Definieren	Notizen
1	VCC	+24 V Anodal
2
3
4
5	GND	Negativer Stange der Stromversorgung
6
7
8
9	T+	RS422
10	R-
11	T-
12	R+
13	Kommunikation GND
14	Syn+	RS422 Differential externes Timing -System, Breite> 10us.
15	Syn-	RS422 Differential externes Timing -System, Breite> 10us.
