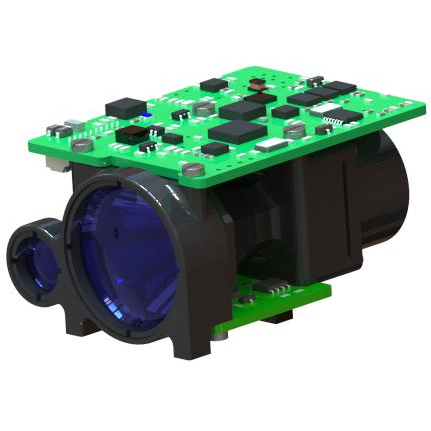

STA-D0508X 5 km Range Findermodul nimmt das 1535 nm Erbiumglaslasermodul unabhängig von der JIOPTICS entwickelt, das die Eigenschaften von geringem Stromverbrauch, kompakter Struktur, hoher Präzision, langer Messentfernung und Sicherheit des Menschen aufweist.

Anfrage absenden

Produktbeschreibung

Maximaler Messbereich: 5000 m (2,3 x 2,3 m) 8000 m (Gebäude)
Ranggenauigkeit ± 1 m
Messgenauigkeit ≥ 98%
Gewicht ≤85 g

5 -km -Bereichsfindermodulfunktionen

1. Integriertes Design der gesamten Maschinenstruktur, Aufprallwiderstand, Schwingungswiderstand, hohe Zuverlässigkeit, starke Umweltanpassungsfähigkeit, Sub-Warehouse-Design von STA-D0508X-Schaltkreis, Stromisolationsdesign, starke elektromagnetische Kompatibilität, geeignet für Handheld-Mobilgeräte, UVA-Pods und andere optoelektronische Integration;
2. Verwenden von kleinem Sichtfeld, nicht thermischem Empfang optischer Designtechnologie, mit guter Fähigkeit zur optischen Rauschunterdrückung, Leistung der Nahbereiche und der optischen Leistung mit hoher und niedriger Temperatur;
3. Die interne Grenzfläche des Schaltkreises übernimmt den direkten und zuverlässigen Schweißdraht -Direktverbindungsprozess, der den Kurzschluss oder den schlechten Kontakt vermeiden kann, der durch die Lockerung, Oxidation und Wasserdampf des Steckers verursacht wird und die Zuverlässigkeit und Lebensdauer des Produkts verbessert.

Produktleistungsindex für STA-D0508X Laser-Entfernungsmodul

Artikel Index
Modell STA-D0508X
Betriebswellenlänge 1535 nm ± 10 nm
Reichweite 50 m-8000 m
Rangleichtigkeit 8000 m Großes Ziel, Sichtbarkeit ≥ 25 km
5000 m Sichtbarkeit ≥ 10 km, Ziel mit 0,3 Reflexionsvermögen für 2,3 m × 2,3 m Fahrzeuge
Luftfeuchtigkeit ≤ 80%
Ranggenauigkeit ± 1 m
Genauigkeitsrate ≥ 98%
Reichweite ≤ 40 m
Divergenzwinkel ≤ 0,5mrad
Ranghäufigkeit Einmal, 1Hz, 5Hz, (10 Hz ausgewählt)
Größe ≤ 62 mm × 42 mm × 32 mm
Stromspannung 10V ~ 14V
Arbeitsstromverbrauch ≤4W
Standby -Stromverbrauch ≤ 1,8W
Arbeitstemperatur -40 ℃~+60 ℃
Lagertemperatur -55 ℃~+70 ℃
Gewicht ≤ 85g

Strukturinstallationsschnittstelle für STA-D0508X Laser-Entfernungsmessermodul



Elektrische Grenzfläche für STA-D0508X-Messsensor

Die Anforderungen an die elektrische Schnittstelle sind wie folgt:
Stromversorgungsspannung: 12 V (10 V ~ 14 V);
Arbeitsstromverbrauch: ≤ 4W;
Standby -Stromverbrauch: ≤ 1,8W.
Das obere Computerende ist mit dem Entfernungsminderende durch einen 10-Pin-Stecker mit einem Abstand von 1,25 mm vernetzt. Die Pin -Definition des Stromversorgungs- und Kommunikationsports ist in der folgenden Tabelle dargestellt, und die Position des Steckers 1 des Steckers ist in der folgenden Abbildung dargestellt.

PIN -Definition des Stromversorgungs- und Kommunikationsports am Ende der Entfernung

PIN -Nummer Nummer Definition der elektrischen Eigenschaften Notizen
P-1 Vin+ Eingangsleistung positiv
P-2   Vin- Negativer Pol der Eingangsleistung
P-3 NC

P-4 RS422_TXD+ Signalausgangsanschluss Rangefinder zum Hostcomputer
P-5 Rs422_txd-
P-6 Rs422_rxd- Signaleingangsanschluss Oberer Computer zum Entfernungsmesser
P-7 RS422_RXD+
P-8 GND RS422 Erdungsdraht Kommunikationsbodendraht
P-9 Richter / /
P-10 Schwinden /

Steckverbindung 1Pin Position
