60MJ Laser Zielbezeichner mit LRF

Diese Art von Bestrahlung verwendet ein einzigartiges Lichtquellendesign, um bis zu 60 mJ Laserausgang in einer sehr kleinen strukturellen Größe zu erzielen, und die Impulsbreite beträgt mehr als 10 ns, und der anfängliche Laserdivergenzwinkel ist 50% kleiner als das herkömmliche Produkt. Der Bestrahlung verwendet eine einzelne Aperturdesign von Emission und Rezeption, kompakte Struktur, kann in photoelektrischem Hangar, Fahrzeugbestrahlung und anderen Anwendungsszenarien verwendet werden.

Anfrage absenden

Produktbeschreibung

Hauptfunktionen des Bestradators:

Zielbestrahlungsanleitung
Zielentfernungstest
Laserausgabe codieren
Überspannung, Überstrom- und Übertemperaturschutz, Leistungs Anti-Reverse-Funktion
Differentialsignal externe Triggerfunktion

Haupttechnische Parameter

Hauptparameter der Laserlichtquelle
Laserwellenlänge	1064nm ± 1 nm
Pumpmodus	Halbleiterpumpen
Wiederholungsfrequenz -Energie	1 ~ 20Hz ≥ 60MJ@20Hz
Bestrahlungsentfernung	≥4 km
Pulsbreite	10ns ~ 20ns
Strahldivergenzwinkel	≤ 0,3mrad
Axiale Stabilität	<0,1mrad
Impulsenergiestabilität	<5% (RMS innerhalb eines Bestrahlungszyklus)
Arbeitszeit @20Hz	1 Minute arbeiten, 0,5 Minuten ruhen; Arbeiten Sie für 8 Zyklen und ruhen Sie sich 15 Minuten aus, bevor Sie weiter arbeiten
Stromversorgung	DC 28 V ± 4 V
Leistung	Standby -Stromverbrauch beträgt weniger als 20 W; Der Spitzenstromverbrauch beträgt weniger als 120 W;
Codierungstyp	Integrierte präzise Frequenzcodierung, variabler Intervallcode, Unterstützung von Pseudo-Zufallscodierung unterstützen
Codierungsgenauigkeit	≯1.5 μs@20hz
Rangsystemindikatoren
Rangmodus	Impulsbereich
Bereichsfrequenz	1-5Hz
Maximaler Bereich	≥8 km (2,3 m*2,3 m NATO -Ziel, Reflexionsvermögen 0,3, Sichtbarkeit> 25 km,)
Mini -Reichweite	≤ 500 m
Ranggenauigkeit	± 5 m
Genauigkeitsrate	≥ 98%
Schnittstellen und Strukturen

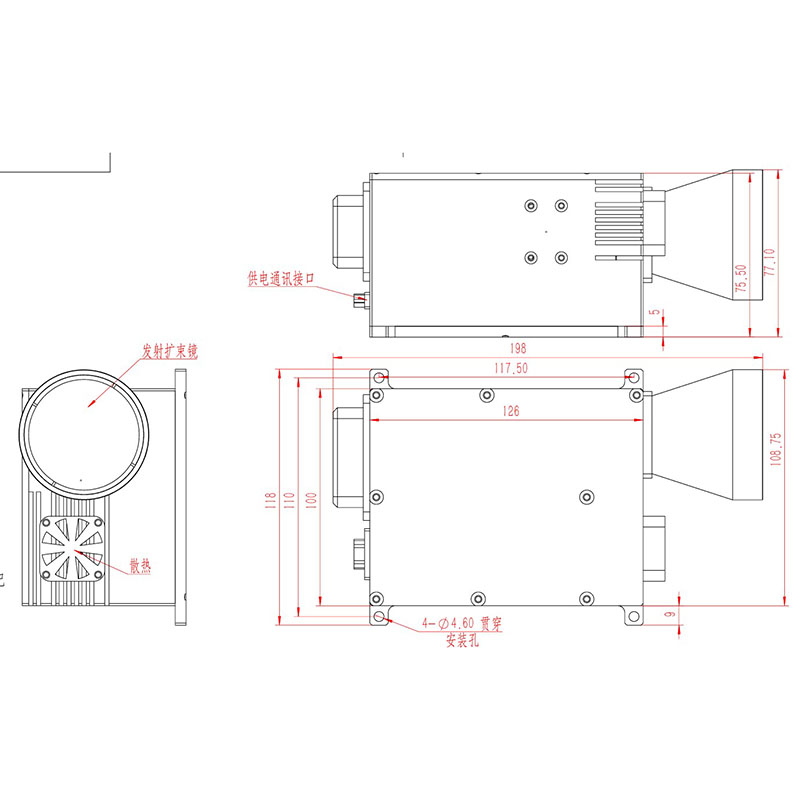

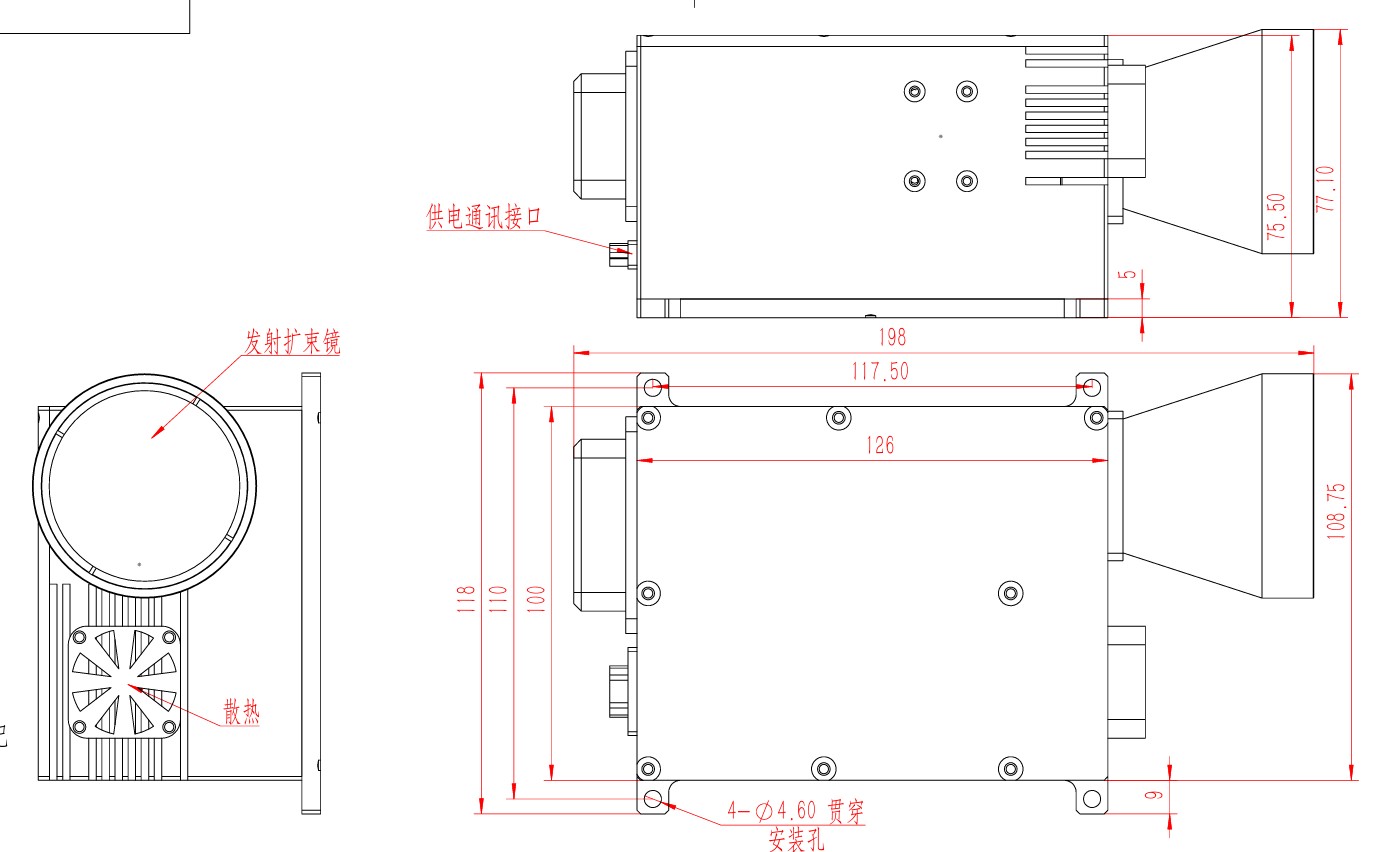

Modulgröße	≤ 198x109x75,5 mm
Gewicht	≤ 1,4 kg
Kühlmodus	Luftkühlung
Der serielle Anschluss und der externe Synchroneingang von RS422 beträgt 422 Werte, und die externe Synchronbeleuchtung beträgt 0-5 V.
Umwelteigentum
Arbeitstemperatur	-40 ℃ ~ +60 ℃
Lagertemperatur	-50 ℃ ~+75 ℃
