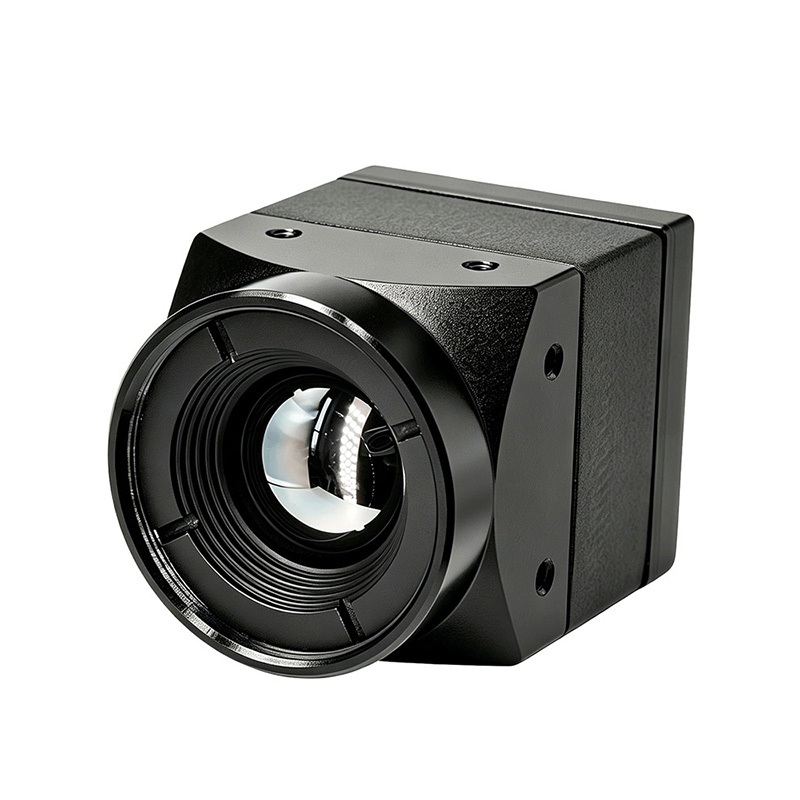

Wärmebildkamera mit 640 x 512 6,9 mm Objektiv für FPV-Drohnen
Die STA-IR640-M-Serie ist ein leistungsstarkes ungekühltes Infrarot-Bildgebungsmodul, das mit mehreren Objektivspezifikationen erhältlich ist, darunter 4,1 mm, 6,9 mm, 9,1 mm und 13 mm. Ausgestattet mit einem 12-μm-WLP-Infrarotdetektor mit hoher Bildrate und einem selbst entwickelten Infrarot-ISP-Chip der 2. Generation liefert es eine hervorragende Bildleistung bei optimaler Gesamtkosteneffizienz.
Anfrage absenden
Produktbeschreibung
Dank seiner kompakten Größe, seines geringen Gewichts und seines geringen Stromverbrauchs erfüllt das Modul vollständig die Anforderungen von SWaP-Anwendungen (Size, Weight, Power) an leichte Anwendungen.
Die in der gesamten Serie verwendeten fortschrittlichen intelligenten Bildgebungsalgorithmen sorgen für eine reibungslose und jitterfreie Bildausgabe und präsentieren stabile Infrarotbilder mit feinen Details und klaren Schichten. Mittlerweile ist es in mehrere digitale Standardschnittstellen integriert und bietet eine starke Kompatibilität für die flexible Verbindung mit verschiedenen intelligenten Verarbeitungshardwareplattformen.
Die in der gesamten Serie verwendeten fortschrittlichen intelligenten Bildgebungsalgorithmen sorgen für eine reibungslose und jitterfreie Bildausgabe und präsentieren stabile Infrarotbilder mit feinen Details und klaren Schichten. Mittlerweile ist es in mehrere digitale Standardschnittstellen integriert und bietet eine starke Kompatibilität für die flexible Verbindung mit verschiedenen intelligenten Verarbeitungshardwareplattformen.
Produktmerkmale
⚫ Hohe Bildrate
⚫ Standardalgorithmus ohne Verschluss
⚫ Hochwertige Bildanzeige
⚫ Höhere Kostenleistung
⚫ Standardalgorithmus ohne Verschluss
⚫ Hochwertige Bildanzeige
⚫ Höhere Kostenleistung
Anwendungsszenarien
UAV-Suche: Photoelektrische Gondel.
⚫ Tragbares Terminal: Outdoor-Handheld, Helm-Nachtsicht.
⚫ Sicherheits-/Brandschutzinspektion: Industrieüberwachung, Umkreisscannen, Inspektionsroboter, Feuer Achtung, Feuerwehrhelme.
⚫ Intelligente Integration: Assistiertes Fahren, Smart-Home-Geräte.
⚫ Tragbares Terminal: Outdoor-Handheld, Helm-Nachtsicht.
⚫ Sicherheits-/Brandschutzinspektion: Industrieüberwachung, Umkreisscannen, Inspektionsroboter, Feuer Achtung, Feuerwehrhelme.
⚫ Intelligente Integration: Assistiertes Fahren, Smart-Home-Geräte.
Objektivparameter
| Array-Format | E.F.L./F# | Fokustyp | Sichtfeld (H×V) | IFOV |
| 640×512 | 4. 1mmF1 .2 | Athermalisiert | 100° ×82° | 2,93 mrad |
| 6,9 mmF1 ,0 | 62,9° × 50,4° | 1,74 mrad | ||
| 9. 1mmF1 .0 | 48,1 °×38,4 ° | 1,32 mrad | ||
| 13mmF1.2 | 33,5° ×26,9° | 0,92 mrad | ||
| 25mmF1 .2 | 17,5° × 14° | 0,48 mrad | ||
| 45 mmF1 .2 | 9,7 ° × 7,8 ° | 0,27 mrad |
Hinweis: Sowohl die Objektiv- als auch die Kamerainstallationsstruktur können individuell angepasst werden
Produktspezifikationen
| Leistungsindex | STA-IR640-M | |
| Detektortyp | VOx ungekühlt IRFPA | |
| Auflösung | 640×512 | |
| Pixelabstand | 12μm | |
| Bildrate | 50Hz | |
| Spektralbereich | 8～ 14μm | |
| NETD | ≤40mK@25℃, F# 1,0 | |
| Bildanpassung | ||
| Helligkeits- und Kontrastanpassung | Manuell/Auto | |
| Polarität | Schwarzglühend/weißglühend | |
| Farbpaletten | Unterstützung (1) | |
| Bildverarbeitung | Temperaturkontrollalgorithmus (ohne TEC) | |
| DNR | ||
| DDE | ||
| Histogrammausgleich | ||
| Bildspiegel | Links-rechts/oben-unten/diagonal | |
| Externe Synchronisierung | 10 ~ 50 Hz, Trigger mit steigender Flanke | Keiner |
| Netzteil(2) | ||
| Netzteilbereich | 5～ 12VDC | |
| Typischer Stromverbrauch bei 25 ℃ | ≤0,50 W | ≤0,40 W |
| Schnittstellen(2) | ||
| Video | USB | |
| CVBS | ||
| 2-spuriges MIPI | ||
| Serielle Kommunikationsschnittstellen | UART | |
| Physikalische Eigenschaften (ohne Linse und Erweiterungskomponente) | ||
| Gewicht | 8g | |
| Größe | 21 mm × 21 mm | |
| Umweltanpassung | ||
| Betriebstemperaturbereich | -40℃ ~ + 80℃(-20℃ ~ + 60℃für radiometrische Funktion) | |
| Lagertemperaturbereich | -45℃ ~+85℃ | |
| Luftfeuchtigkeit | 5~95 %, keine Kondensation | |
| Vibration(3) | 6,06 g, zufällige Vibration, alle axial | |
| Schock(3) | 8 0, 4 ms, Sägezahnwelle mit Hinterkante, 3-Achsen-6-Richtung | |
Notiz:
(1) Die Netzteil- und Schnittstellenspezifikationen gelten nur für die werkseitige Standardkonfiguration und gelten nicht für erweiterte Komponenten. Detaillierte Funktionen der erweiterten Komponenten finden Sie im Benutzerhandbuch für erweiterte Komponenten.
(2)Benutzerdefinierte erweiterte Komponenten sind auf Anfrage erhältlich. Bei Bedarf können Sie uns für eine individuelle Anpassung kontaktieren.
(1) Die Netzteil- und Schnittstellenspezifikationen gelten nur für die werkseitige Standardkonfiguration und gelten nicht für erweiterte Komponenten. Detaillierte Funktionen der erweiterten Komponenten finden Sie im Benutzerhandbuch für erweiterte Komponenten.
(2)Benutzerdefinierte erweiterte Komponenten sind auf Anfrage erhältlich. Bei Bedarf können Sie uns für eine individuelle Anpassung kontaktieren.

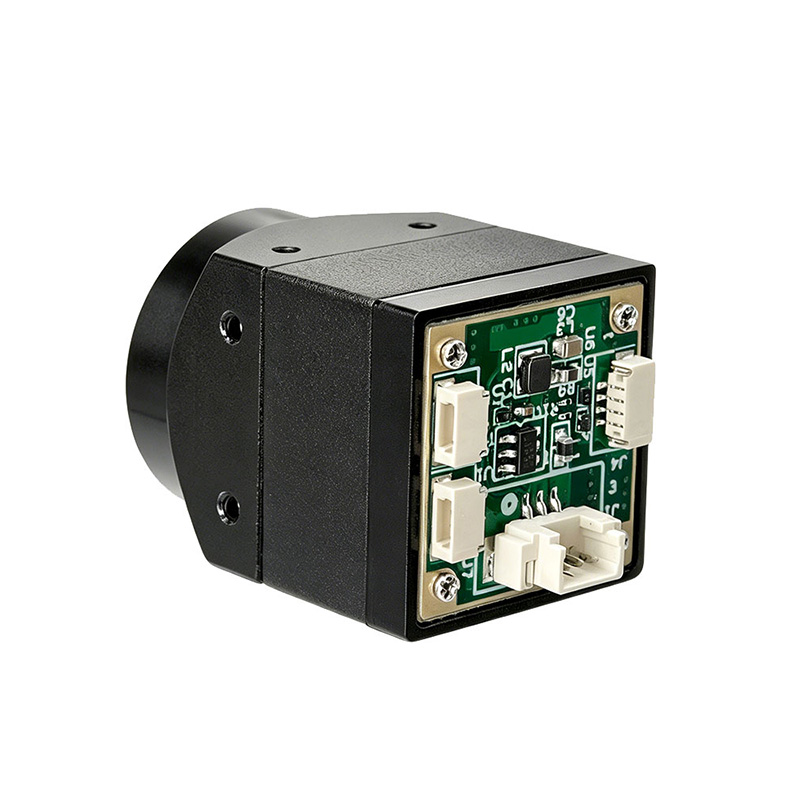

Pin-Definition:
J1:3-polige CVBS-Schnittstelle
J1:3-polige CVBS-Schnittstelle
| 1 | CVBS | Ausgabe | CVBS-Videosignal |
| 2 | GND | LEISTUNG | Geerdet |
| 3 | +5-12V | Leistung |
J4:4-Pin-USB-Schnittstelle
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
USB-Videoausgabeformat (3 Formate optional):
1. UVC
2. Videokomprimierungsstandards H.264, H.264H
3. Videokomprimierungsstandard MJPEG mit einstellbarer Bitrate von 40 bis 16384 kbps; Die Bitrate kann angepasst und angepasst werden
2. Videokomprimierungsstandards H.264, H.264H
3. Videokomprimierungsstandard MJPEG mit einstellbarer Bitrate von 40 bis 16384 kbps; Die Bitrate kann angepasst und angepasst werden
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |
26-poliger Steckertyp Nr.:DF56C-26S-0,3 V(51)
| Stift | Definition | Funktion | Notiz |
| 1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26 | NC |
|
|
| 5, 7, 9, 11 und 13 | VDD | Leistungsaufnahme | 5–12 V |
| 16 | RXD | uart rxd | 3,3 V |
| 14 | TXD | uart txd | 3,3 V |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
Strukturabmessungen des Moduls
Hinweis: Modulgröße und Installationsstruktur können je nach Bedarf angepasst werden.
