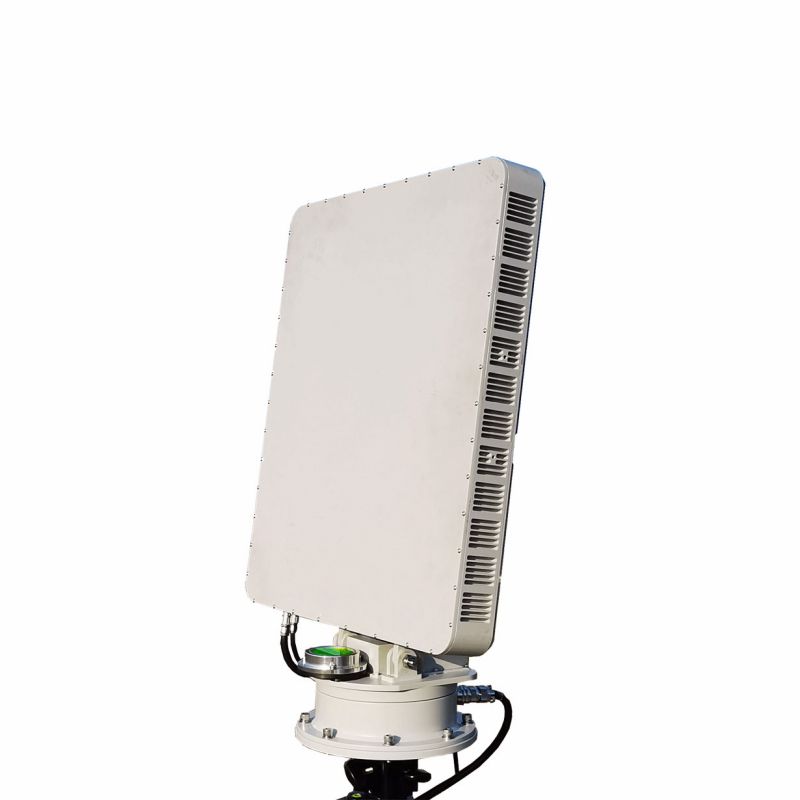

6 km Niedrighöhe UAV -Detektionsradar (AESA)

6 km UAV-Detektionsradar (AESA) wird hauptsächlich in niedriger Höhe und Bodenüberwachung verwendet. Das Radar nimmt digitale Strahlform-Technologie, niedrig äquivalentes Omni-Regisseur-Strahlungsleistung und hohe Suchdatenrate an. Das Radar nimmt die adaptive Unordnungstechnologie und eine dichte Target-Vorabendverfolgungstechnologie mit extrem geringer Fehlalarmrate von Unordnung an und kann automatisch mehr als 150 Chargen von Zielen verfolgen und navigieren und Informationen mit hoher Präzision ausgeben.

Modell:AESA

Anfrage absenden

Produktbeschreibung

6 km niedrighöhe UAV -Erkennungsradar (AESES) Hauptfunktion

1. Drei Koordinatensystem, Azimutabdeckung 360 °, Stellverdeckung> 30 °;
2. mit der Funktion, die Koordinaten- und Geschwindigkeitsinformationen des aktiven Ziels innerhalb des Radar -Scanbereichs anzuzeigen;
3. mit der Funktion, automatisch die Zielbewegungsbahn anzuzeigen;
4. Mit der Funktion der Unordnung bilden die Bodenordnung, Wasser -Unordnung und meteorologische Unordnung keine wirksame Spur.

Produktparameter

Artikel	Index
Modell	STA-T10B
Radartyp	Phased Array Radar
Betriebsfrequenz	X-Band
Betriebsfrequenz	10.4 ~ 10,6GH z
Anzahl der Frequenzhüpfen	4
Pitch Deckungsbereich (Pitchfeldwinkel)	-5 ~ 30 °
Azimutabdeckungsbereich (horizontaler Feldwinkel)	360 °
Winkelmessgenauigkeit: Orientierung	0,4 ° (RMS), Tonhöhe: 0,4 ° (RMS)
Erkennungshöhe	800 m
Nachweisabstand (Phantom 4)	≥ 6 km
Erkennungsabstand (Personal)	≥ 8 km
Erkennungsabstand (Fahrzeug)	≥ 10 km
Blindbereich	25m
Antennengeschwindigkeit	2s / U / min (180 ° / s)
Gleichzeitig die Anzahl der Ziele verfolgen	≥ 150 Ziele
Ranggenauigkeit	5 m (RMS)
Erkennungsradialgeschwindigkeitsbereich	1 ~ 100 m / s
Umweltanpassungsfähigkeit	-40 ~ + 55 ℃
Arbeitsfeuchtigkeit	> 60%
Kommunikationsschnittstelle	Gigabit -Ethernet
Schutzniveau	IP65
Stromverbrauch	200W
Hostgröße (ohne Servo)	580 * 500 * 75 mm
Gewicht	20 kg
Windwiderstand	Es funktioniert normalerweise im Wetter unter Kraft 6 Wind
