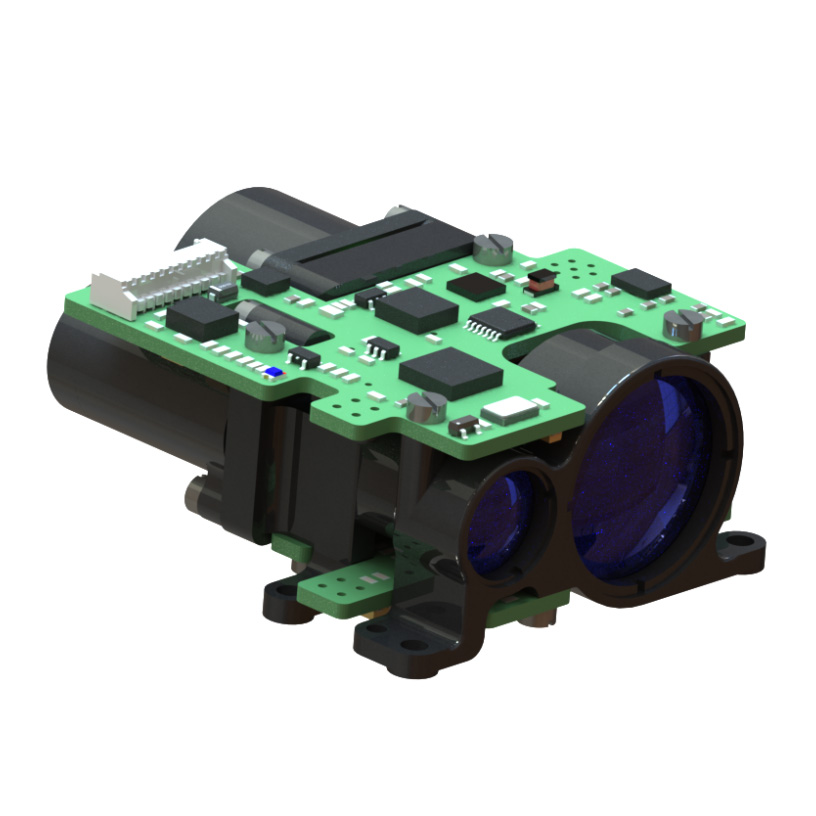

Das Miniaturlaser -Entfernungsmodul ist ein militärischer Pulslaser -Entfernungsmesser, der für Anwendungsszenarien wie Flugzeuge, unbemannte Luftfahrzeuge, Tanks und Luftwaffen entwickelt wurde. Das 7 -km -Laser -Entfernungsmesser -Modul weist eine geringe Größe, ein geringes Gewicht, einen geringen Stromverbrauch, eine stabile Leistung, eine lange Messentfernung und eine lange Lebensdauer der Lebensdauer, die Sicherheit des Menschen und andere Vorteile auf. Es ist eine wichtige technische Ausrüstung, um die Genauigkeit der Produktziele zu verbessern.
Die Sichtbarkeit beträgt mindestens 12 km, das diffuse Reflexionsvermögen beträgt ≥0,3 und die Luftfeuchtigkeit ≤ 80%.
Die Rangentfernung für Fahrzeuge (2,3 m × 4,6 m) beträgt ≥4 km; Der Rangstand für Menschen (1,75 m × 0,75 m) beträgt ≥ 1,5 km; Die Rangentfernung für große Ziele (Gebäude) beträgt ≥ 7 km.
Wellenlänge |
1535 nm ± 5 nm |
|
Aktionsabstand |
Die Sichtbarkeit beträgt mindestens 12 km, das diffuse Reflexionsvermögen beträgt ≥0,3 und die Luftfeuchtigkeit ≤ 80%. Die Rangentfernung für Fahrzeuge (2,3 m × 4,6 m) beträgt ≥3 km; Der Rangstand für Menschen (1,75 m × 0,75 m) beträgt ≥ 1,5 km; Die Rangentfernung für große Ziele (Gebäude) beträgt ≥ 7 km. |
|
Hauptfunktion |
Single -Ranging und kontinuierliches Bereich |
|
Abstands -Gating, vordere und hintere Zielanzeige |
||
Selbstprüfungsfunktion |
||
Laserdivergenzwinkel |
≤ 0,5mrad |
|
Kontinuierliche Ranghäufigkeit |
1 Mal , 1 Hz , 5Hz |
|
Ranggenauigkeit |
≤ ± 1 m (rms) |
|
Betriebsleistung |
≤ 3W (@1Hz) |
|
Genauigkeitsrate |
≥ 98% |
|
Mindestbereich |
≤ 50 m |
|
Rangerlösung |
≤ 50 m (Multi-Target) |
|
Stromspannung |
DC10V ~ 14V; (kann angepasst werden) |
|
Gewicht |
≤ 75 g |
|
Größe |
≤ 57 mm × 50 mm × 30 mm |
|
Leistung |
Verbrauch ≤ 1,5 W (1 Hz Operation), Spitzenstromverbrauch ≤ 5W |
|
Betriebstemperatur |
40 ℃~+60 ℃ |
|
Lagertemperatur |
55 ℃~+70 ℃ |
|
Kommunikationsschnittstelle |
RS422 |
