Hauptfunktionen
(1) Single -Ranging und kontinuierliches Rang;
(2) Reaktion auf Laser -Rangierungsbefehle und kann jederzeit nach dem Stop -Befehl aufhören;
(3) Ausgangsabstandsdaten und Statusinformationen nach dem Impuls während der Entfernungsmessung;
(4) Es kann die kumulative Anzahl überträgter Laserimpulse melden (kein Stromverlust);
(5) Entfernungsauswahl, vordere und hintere Zielanzeige;
(6) Selbsttestfunktion.
Produkteinführung

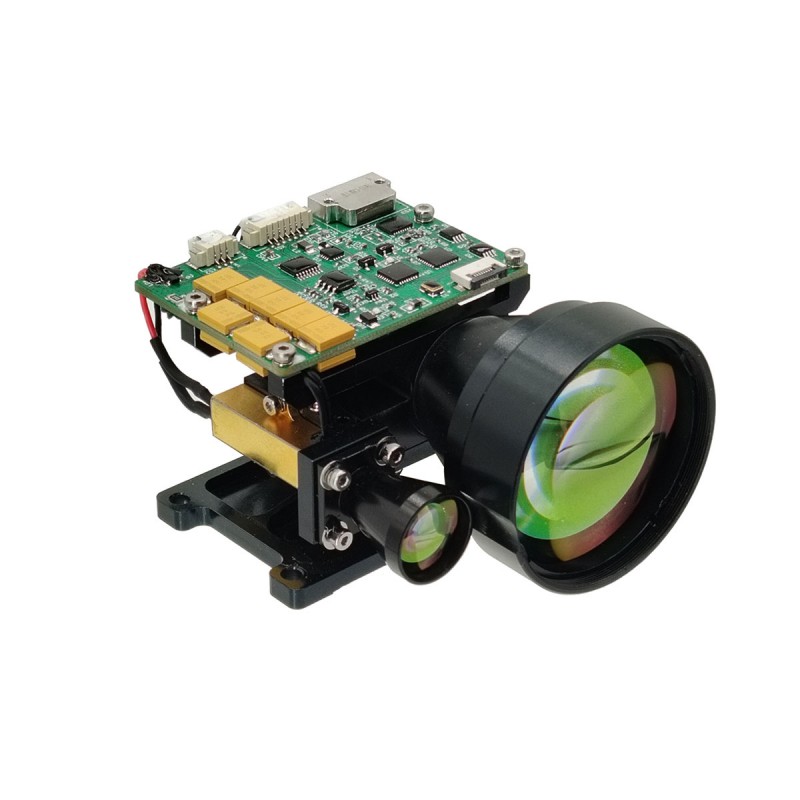

Das B0815X -Laser -Entfernungsmodul ist ein Militärpulslaser -Entfernungsmesser, das für Anwendungsszenarien wie Flugzeuge, unbemannte Luftfahrzeuge, Tanks und Umfang ausgelegt ist. Es hat geringer Größe, geringes Gewicht, geringem Stromverbrauch, stabile Leistung, lange Messentfernung und langes Lebensdauer, Sicherheit menschlicher Augen und andere Vorteile. Es ist eine wichtige technische Ausrüstung, um die Genauigkeit der Produktziele zu verbessern.
Produktleistungsindex
Artikel |
Technischer Parameter |
Anweisung |
Modell |
STA-B0815X |
Arbeitswellenlänge |
1535 ± 5 nm |
Augensicherheit |
Klasse 1 (IEC 60825-1) |
Empfangsblende |
Φ42mm |
Emissionsöffnung |
Φ14mm |
Rangleichtigkeit |
50 m-15 km |
Reichweite |
≥ 15000 m |
Maximaler Bereich, Beobachter Sichtbarkeit 25 km |
≥12000 m |
Gebäudeziele, Reflexionsvermögen: 0,6, Sichtbarkeit von Beobachtern 25 km |
≥8000m |
NATO -Ziel |
≥ 4000 m |
Menschliches Ziel |
≥2500 m |
UAV -Ziel |
Mini -Reichweite |
50 m |
|
Erkennung von Mehrziele |
Bis zu 3 Ziel |
|
Ranggenauigkeit |
± 1 m |
3d |
Ranghäufigkeit |
1 ~ 10 Hz einstellbar |
|
Genauigkeitsrate |
≥ 98% |
|
Falsche Alarmrate |
1% |
|
Divergenzwinkel |
≤ 0,5mrad |
|
Kommunikationsschnittstelle |
RS422 / RS232 / TTL |
|
Stromspannung |
DC18 ~ 32V |
|
Arbeitskraft |
≤ 1,2W (@1Hz) |
Normaler Temperaturtest |
Standby -Kraft |
≤ 0,5W |
Normaler Temperaturtest |
Mechanischer Schock |
75G, 1 ms |
|
Arbeitstemperatur |
-40 ℃~+60 ℃ |
|
Lagertemperatur |
-45 ℃~+70 ℃ |
|
Zuverlässigkeit |
MTBF ≥ 1500H |
|
Größe |
≤ 79 mm × 66 mm × 46 mm |
|
Gewicht |
≤120g |
|
Hauptfunktion |
Erstes und letztes Zielbereich, Multi-Target-Laufzeit, Distanzselektivität |
Anmerkungen:
1) NATO -Zielgröße 2,3 m × 2,3 m; Menschliche Zielgröße 0,5 m × 1,7 m; UAV -Zielgröße 0,2 m × 0,3
M; Reflexionsvermögen 30%, Beobachter -Sichtbarkeit ≥ 15 km

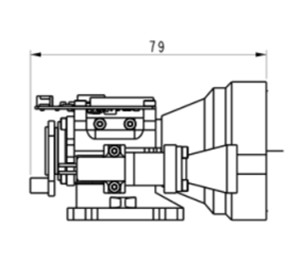

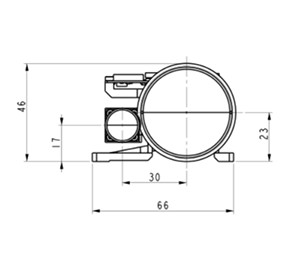

Strukturinstallationsschnittstelle


Externe Schnittstelle
Anschlussmodell: MDC1-15SW1 |
PIN -Nummer |
Definition |
Funktion |
Bemerkung |
1
|
VEE |
power input positive
|
DC18-36V |
2
|
GND |
Leistungseingangsgrund |
|
3
|
RS422_T/R+ |
RS485+/RS422 positiv senden |
|
4
|
Rs422_t/r- |
RS485+/RS422 Nagativ senden |
|
5
|
Rs422_rxd- |
RS422 erhalten negativ |
|
6
|
RS422_RXD+ |
RS422 erhalten positiv |
|
7
|
RS232-TX |
RS232 senden |
|
8
|
RS232-RX |
RS232 übernehmen |
|
9
|
Ttl-tx |
Ttl senden |
3.3 V |
10
|
TTL-RX |
TTL übernehmen |
3.3 V |
11
|
GND |
Kommunikationsort |
|
12
|
NC |
Wechseln |
|
13
|
NC |
Wechseln |
|
14
|
NC |
Wechseln |
|
15
|
NC |
Wechseln |
|
Umweltanpassungsfähigkeit
A) Arbeitstemperatur: -40 ℃~+60 ℃.
b) Lagertemperatur: -45 ℃~+70 ℃.
C) Zufallsvibration: 15 ~ 2000Hz, 3 Richtungen. Die spezifischen Testbedingungen sind in Tabelle 1 dargestellt.
Tabelle 1 zufällige Vibrationstestbedingungen
Seriennummer |
Frequenzbereich (Hz) |
Beschleunigungsspektraldichte (G2/Hz) |
Vibrationszeit (min) |
1
|
15 ~ 190 |
0.01
|
Vibration in jeder Richtung 15 min |
2
|
190 ~ 210 |
0.1
|
3
|
210 ~ 380 |
0.01
|
4
|
380 ~ 420 |
0.025
|
5
|
420 ~ 2000 |
0.01
|
OEM/ODM -Rangermodule und benutzerdefinierte Lösungen
Der B0815X ist für Systemintegratoren ausgelegt, die nach einer bequemen, leistungsstarken und kompakten Laserlösung suchen. Es bietet eine zuverlässige Leistung in einer Vielzahl von Anwendungen.

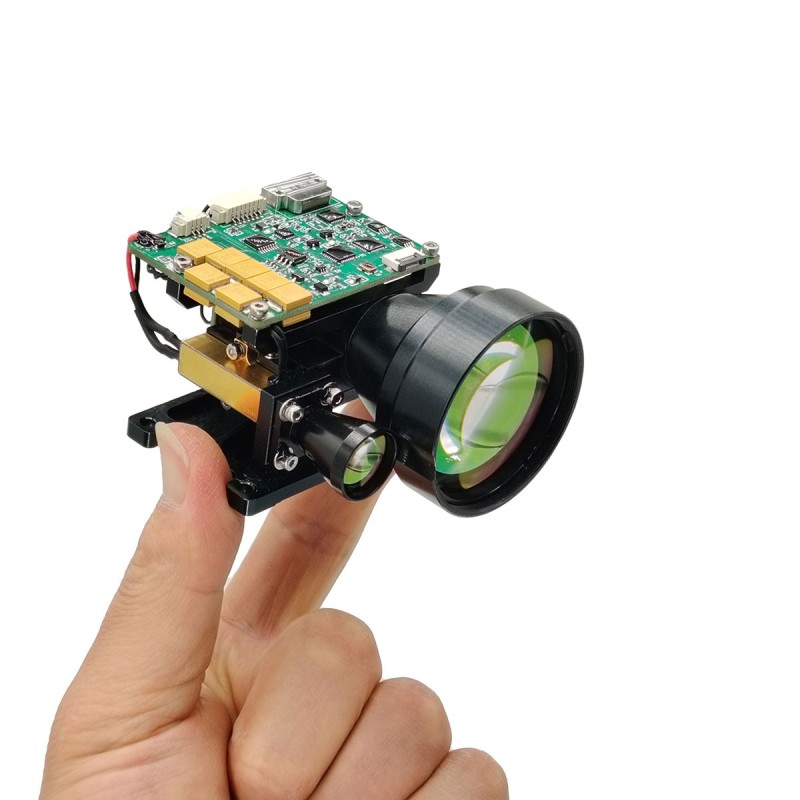

Es ist sehr klein, ultraleuchten, hat einen geringen Stromverbrauch und kann über eine lange Entfernung gemessen werden. Es eignet sich für Handheld -Geräte (thermische Bildgebung), Waffenmontageanwendungen, tragbare Systeme und leichte Sensor -Suiten und unbemannte Luftfahrzeuge oder UGVs.
