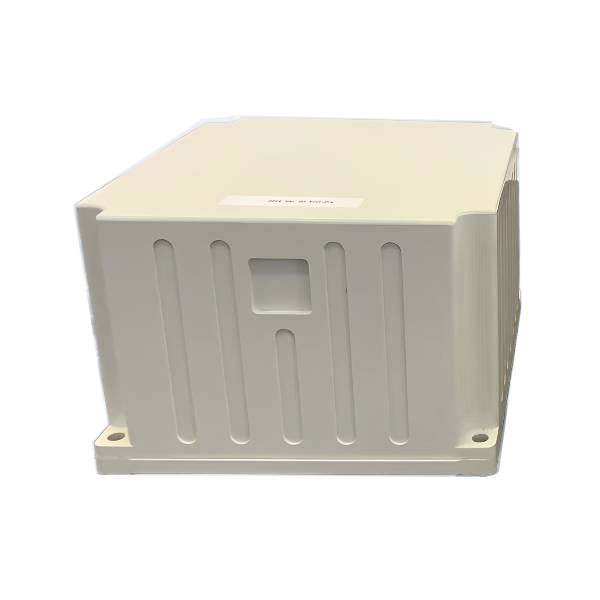

Glasfaser-Gyroskop-Beschleunigungsmesser und GNSS-integriertes Navigationssystem
Das integrierte Navigationssystem JIO-D300S-Akkelerometer und das integrierte Gyroskop-Akkelerometer von Faser basieren auf kostengünstigen Faser-Optik-Gyroskop, Beschleunigungsmesser und Hochleistungs-GNSS-Empfangsboard, durch Multi-Sensor-Fusion und Navigationslösungsalgorithmus-Implementierung benötigen die Bedürfnisse der Bedürfnisse mit Medien und hoher Voraussetzungsmesssysteme, die Bedürfnisse mit mittlerem Voraussetzungsmesssystemen. Überschrift und Positionsinformationen.
Modell:JIO-D300S
Anfrage absenden
Produktbeschreibung
Das integrierte Navigationssystem des Glasfaser-Gyroskop-Akkelerometermessers und das GNSS-Navigationssystem verfügt über einen kombinierten Trägheits-/Satellitennavigationsmodus und einen reinen Intialmodus.
Die Satelliten, die vom GNSS -Empfänger im Intial-/Satelliten -Navigationsmodus Satellitenpositionierungsinformationen für die kombinierte Navigation empfangen werden können; Position der Inertiallösung aus Leistung nach Verlust der Signalgeschwindigkeitseinstellung und in kurzer Zeit die Positionierungsgenauigkeit auf Messebene.
Nach dem Start des reinen Trägheitsmodus hat er die Funktion einer genauen Einstellungsmessung und kann die Pitch -Rolling und -überschrift ausgeben. Reine Trägheit kann statisch nach Norden suchen.
Die Installation des Glasfaser-Gyroskops für die Jioptik, um eine einfache Integrationsflexibilität zu erzielen, und unser Entwickler-Toolkit für schnelle Prototypen nicht nur den Spezifikationsanforderungen erfüllen, sondern auch eine qualitativ hochwertige Leistung erfüllen, um die Nachfrage der Endbenutzer zu erfüllen.
Die Satelliten, die vom GNSS -Empfänger im Intial-/Satelliten -Navigationsmodus Satellitenpositionierungsinformationen für die kombinierte Navigation empfangen werden können; Position der Inertiallösung aus Leistung nach Verlust der Signalgeschwindigkeitseinstellung und in kurzer Zeit die Positionierungsgenauigkeit auf Messebene.
Nach dem Start des reinen Trägheitsmodus hat er die Funktion einer genauen Einstellungsmessung und kann die Pitch -Rolling und -überschrift ausgeben. Reine Trägheit kann statisch nach Norden suchen.
Die Installation des Glasfaser-Gyroskops für die Jioptik, um eine einfache Integrationsflexibilität zu erzielen, und unser Entwickler-Toolkit für schnelle Prototypen nicht nur den Spezifikationsanforderungen erfüllen, sondern auch eine qualitativ hochwertige Leistung erfüllen, um die Nachfrage der Endbenutzer zu erfüllen.
Unsere Dienste
Jioptics ist ein professionelles und effizientes Team. Stellen Sie OEM/ODM -Dienste für Sie an und kontaktieren Sie uns, um Ihr exklusives Glasfaser -Gyroskop anzupassen
Produktmerkmale
- Positionsgenauigkeit bis zu Zentimeterebene
- Einstellungsmessfehler besser als 0,01 °
- Betriebstemperaturbereich: -40 ~ 60 ℃
- Vibrationsumgebung: 20 ~ 2000 Hz, 3,03g
- Reiche Schnittstellentypen, unterstützen RS232, RS422, CAN und andere Standardschnittstellen
- Mittelzeit zwischen Misserfolgen bis zu 30000H
- Einstellungsmessfehler besser als 0,01 °
- Betriebstemperaturbereich: -40 ~ 60 ℃
- Vibrationsumgebung: 20 ~ 2000 Hz, 3,03g
- Reiche Schnittstellentypen, unterstützen RS232, RS422, CAN und andere Standardschnittstellen
- Mittelzeit zwischen Misserfolgen bis zu 30000H
Elektrische Eigenschaften
- Stromversorgung: Weitspannung Eingang 12 ~ 36 V
- Nennleistung: 24W (max)
- Nennleistung: 24W (max)
Mechanische Abmessungen
Technische Indikatoren
| Parameter | Attribute | Typischer Wert | Einheit |
| Positiongenauigkeit | Einzelpunkt (RMS) | 1.2 | m |
| Rtk （rms） | 2cm+1ppm |
|
|
| Nachbearbeitung (RMS) | 1cm+1ppm |
|
|
| Verlust der Sperrgenauigkeit (CEP) | 2nm① |
|
|
| Überschrift (RMS) | Kombinierte Genauigkeit | 0,1② | º |
| Nachbearbeitung | 0.01 | º | |
| Verlust der Retentionsgenauigkeit | 0,02① | º | |
| Nordsuchgenauigkeit | 0,2③ | ºSecl | |
| Haltung (RMS) | Kombinierte Genauigkeit | 0.01 | º |
| Nachbearbeitung | 0.006 | º | |
| Verlust der Retentionsgenauigkeit | 0,02① | º | |
| Horizontale Geschwindigkeitgenauigkeit (RMS) |
|
0.05 | MS |
| Zeitgenauigkeit |
|
20 | ns |
| Datenausgangsfrequenz |
|
200④ | Hz |
| Gyro | Reichweite | 300 | º / s |
| Null -Vorspannungsstabilität | 0,02⑤ | º/h | |
| Skalierungsfaktor | 50 | ppm | |
| Ecke zufälliger Spaziergang | 0.005 | º/√hr | |
| Beschleunigungsmesser | Reichweite | 16 | g |
|
|
Null -Vorspannungsstabilität | 50⑤ | μg |
| Skalierungsfaktor | 50 | ppm | |
| Geschwindigkeit zufälliger Walk | 0.01 | m/s/√hr |
Geschwindigkeit zufälliger Walk
| Parameter | Attribute | Referenz | Einheit |
| Körperliche Größe | Größe | 176,8 × 188,8 × 117 | mm3 |
| Gewicht | <5 | kg | |
| Elektrische Eigenschaften | Nennspannung | 12 ~ 36 | V |
| Nennleistung | 24 (stationärer Zustand) | W | |
| Erinnerung | Reserviert |
|
|
| Umweltindikatoren | Betriebstemperatur | -40 ~+60 | ℃ |
| Lagertemperatur | -45 ~+70 | ℃ | |
| Zufällige Schwingung | 3.03 （20 ~ 2000Hz） | g | |
| MTBF | 30000 | h | |
| Schnittstellenfunktionen |
|
PPS, Ereignis, RS232, RS422, CAN (optional) |
|
|
|
Netzwerkanschluss (reserviert), Antennenanschluss, Raddrehzahlsensoranschluss |
|
|
| Notiz: ① Die Ausrichtung ist gültig, und das Schloss geht 60 Minuten verloren. ② -Fahrzeugbedingungen müssen manövriert werden; ③TWO-Positionsausrichtung, 15 Minuten Ausrichtung, der Unterschied zwischen den beiden Positionen ist größer als 90 Grad; ④ Einzelausgang 200 Hz; ⑤10s Durchschnitt. |
|||
