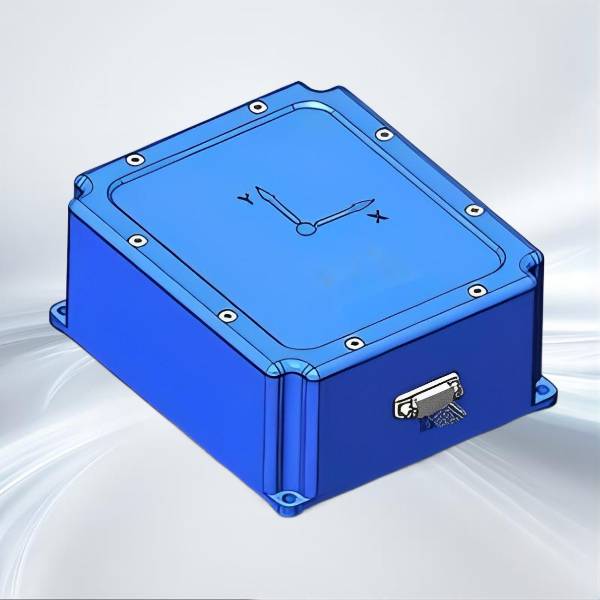

Faseroptisches Gyroskop-Nebellage-Messsystem
  • Faseroptisches Gyroskop-Nebellage-MesssystemFaseroptisches Gyroskop-Nebellage-Messsystem
  • Faseroptisches Gyroskop-Nebellage-MesssystemFaseroptisches Gyroskop-Nebellage-Messsystem

Faseroptisches Gyroskop-Nebellage-Messsystem

JIO-FOG100A ist eine dreiachsige Freiheitshaltung basierend auf mikromechanischer Technologie (MEMS) Messsystem, eingebautem Hochleistungs-MEMS-Gyroskop und MEMS-Beschleunigungsmesser, durch den Filteralgorithmus werden Nickwinkel, Rollwinkel und Kurswinkel des Trägers berechnet in Echtzeit. Willkommen beim Kauf eines faseroptischen Gyroskop-Nebellage-Messsystems bei uns.

Modell:JIO-FOG100A

Anfrage absenden    PDF Herunterladen

Produktbeschreibung


Merkmale des faseroptischen Gyroskops zur Messung der Nebellage

JIO-FOG100A ist eine dreiachsige Freiheitshaltung basierend auf mikromechanischer Technologie (MEMS) Messsystem, eingebautem Hochleistungs-MEMS-Gyroskop und MEMS-Beschleunigungsmesser, durch den Filteralgorithmus werden Nickwinkel, Rollwinkel und Kurswinkel des Trägers berechnet in Echtzeit.

Optional mit einem Magnetometer abgestimmt, um eine hochpräzise Nordfindung zu erreichen, und die Ausgabe von 3-Achsen-Winkelgeschwindigkeit und 3-Achsen-Beschleunigung wird zur Bewegungssteuerung verwendet.

JIOPTICS bietet eine vollständige Produktsuite für faseroptische Kreisel, die ein breites Spektrum an Anforderungen von taktischen bis hin zu Navigationsanforderungen erfüllt.

Die JIOPTICS-Installation des faseroptischen Gyroskops für eine einfache Integrationsflexibilität und unser Entwickler-Toolkit für das schnelle Prototyping erfüllen nicht nur die Spezifikationsanforderungen, sondern bieten auch eine qualitativ hochwertige Leistung, die den Anforderungen der Endbenutzer entspricht.

Unsere Dienstleistungen

JIOPTICS ist ein professionelles und effizientes Team. Bieten Sie OEM/ODM-Dienstleistungen für Sie an, kontaktieren Sie uns, um Ihr exklusives faseroptisches Gyroskop anzupassen

Produktmerkmal

- Lagegenauigkeit besser als 0,1°
- Lagemessbereich ±90°
- Betriebstemperaturbereich: -40~65 °C
- Vibrationsumgebung: 10 ~ 2000 Hz, 6 g (RMS)
- Reichhaltige Schnittstellentypen, unterstützt RS232, RS422, CAN und andere Standardschnittstellen
- Wasserdichtes Dichtungsdesign

Elektrische Eigenschaften

- Stromversorgung: 5 V (typ.), anpassbarer Weitspannungseingang 12~36 V
- Nennleistung: 0,5 W (max.)
- Restwelligkeit: 100 mV (Spitze-zu-Spitze)

Mechanische Abmessungen



technische Parameter

Parameter
Test-Bedingungen
Typischer Wert
Maximalwert
Einheit
Dynamischer Messbereich


450
º/s
Null-Bias-Stabilität
Allan-Varianz, Z-Achse
0.8

º/Std
Allan-Varianz, X-Achse und Y-Achse
1.6

º/Std
10s-Durchschnitt, X-, Y-Achse (-40 °C ~ 80 °C, konstante Temperatur)
6

º/Std
1 s Durchschnitt, X-, Y-Achse (-40 °C ~ 80 °C, konstante Temperatur)
9

º/Std
Nullpunktverschiebung
Null-Offset-Bereich
±0,2

º/s
Null-Bias-Änderung über den gesamten Temperaturbereich
±0,06

º/s
Wiederholbarkeit von Anfang zu Anfang
0.006

º/s
Tägliche Startwiederholung
0.009

º/s
Einfluss der Linearbeschleunigung auf Zero Bias
0.002

º/s
Der Einfluss der Vibration auf den Nullpunktoffset, die Veränderung vor und nach der Vibration
0.002

º/s
Der Einfluss der Vibration auf den Nullpunktoffset, die Änderung vor der Vibration
0.002

º/s
Skalierungsfaktor
Genauigkeit des Skalierungsfaktors, Z-Achse
0.3

%
Genauigkeit des Skalierungsfaktors, X-, Y-Achse
0.6

%
Nichtlinearität des Skalierungsfaktors, Z-Achse
0.01

%FS
Nichtlinearität des Skalierungsfaktors, X-, Y-Achse
0.02

%FS
Angle Random Walk

0.001

°/âhr
Rauschdichte

0.001

°/s/âhr
Auflösung

3.052×10â7

º/s/LSB
Bandbreite

200

Hertz

Parameter des Beschleunigungsmessers

Parameter
Test-Bedingungen
Typischer Wert
Maximalwert
Einheit
Dynamischer Messbereich

16

g
Null-Bias-Stabilität
Allan-Varianz
0.03

mg
10 Sekunden Durchschnitt (-40 °C ~ 80 °C, konstante Temperatur)
0.2

mg
1 s Durchschnitt (-40 °C ~ 80 °C, konstante Temperatur)
0.3

mg
Nullpunktverschiebung
Null-Offset-Bereich
5

mg
Null-Offset-Variation (Spitze-zu-Spitze) über den gesamten Temperaturbereich
5

mg
Wiederholbarkeit von Anfang zu Anfang
0.5

mg
Tägliche Startwiederholung
0.8

mg
Null-Bias-Temperaturkoeffizient
0.05
0.1
mg/â
Skalierungsfaktor
Genauigkeit des Skalierungsfaktors
0.5

%
Nichtlinearität des Skalierungsfaktors
0.1

%FS
Random Walk beschleunigen

0.029

m/s/âhr
Rauschdichte

0.025

mg/âHz
Auflösung

1.221×10â8

g/LSB
Bandbreite

200

Hertz

Magnetometerparameter (optional)

Parameter
Test-Bedingungen
Typischer Wert
Maximalwert
Einheit
Dynamischer Messbereich

2.5

Gauß
Nullpunktverschiebung
Nicht magnetische Umgebung
15

mgauss

Kursgenauigkeit

Parameter
Test-Bedingungen
Typischer Wert
Maximalwert
Einheit
Genauigkeit des magnetischen Kurses

0.5

°

Genauigkeit der horizontalen Lage

Parameter
Test-Bedingungen
Typischer Wert
Maximalwert
Einheit
Steigungswinkelgenauigkeit

0.1

°
Rollwinkelgenauigkeit

0.1

°
