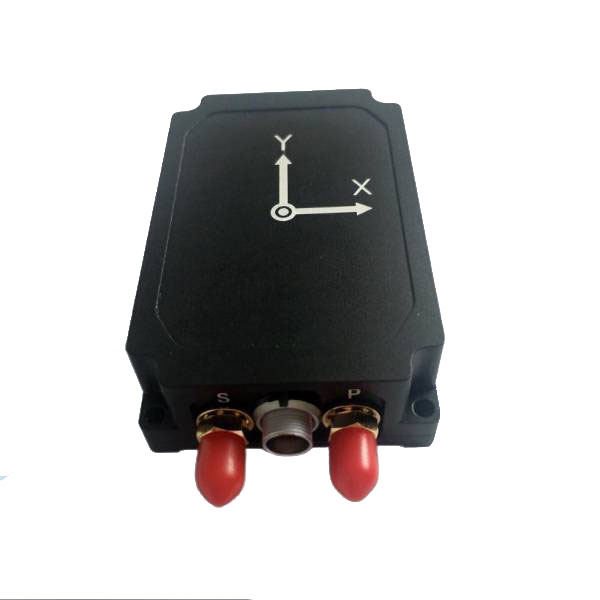

Glasfaser-Gyroskop-hohe Präzision integriertes Navigationssystem
Das integrierte Navigationssystem von JIO-100B0 Fibre Gyroscope-High-Präzision integriertes Navigationssystem verfügt über ein integriertes Hochleistungs-MEMS-Gyroskop- und Beschleunigungsmesser. Und Satellitennavigationsmodul können eine hohe Voraussicht, Geschwindigkeit, Position und Positionsmessung im Freien erreichen.
Modell:JIO-100B0
Anfrage absenden
Produktbeschreibung
JIO-100B0 Faser-Gyroscope-hohe Präzisionsnavigationssystem mit Multi-Sensor-Fusionsfusion kann in externe Odometer, Speedometer usw. integriert werden. Die Informationen werden fusioniert, um die Navigationsgenauigkeit beizubehalten, wenn GNSS ungültig ist.
Die Installation des Glasfaser-Gyroskops für die Jioptik, um eine einfache Integrationsflexibilität zu erzielen, und unser Entwickler-Toolkit für schnelle Prototypen nicht nur den Spezifikationsanforderungen erfüllen, sondern auch eine qualitativ hochwertige Leistung erfüllen, um die Nachfrage der Endbenutzer zu erfüllen.
Die Installation des Glasfaser-Gyroskops für die Jioptik, um eine einfache Integrationsflexibilität zu erzielen, und unser Entwickler-Toolkit für schnelle Prototypen nicht nur den Spezifikationsanforderungen erfüllen, sondern auch eine qualitativ hochwertige Leistung erfüllen, um die Nachfrage der Endbenutzer zu erfüllen.
Unsere Dienste
Jioptics ist ein professionelles und effizientes Team. Stellen Sie OEM/ODM -Dienste für Sie an und kontaktieren Sie uns, um Ihr exklusives Glasfaser -Gyroskop anzupassen
Produktmerkmale
-0,1 ° Einstellungsgenauigkeit, 2M -Positionierungsgenauigkeit
- In der Lage, eine externe Hilfssensorfusion zu erhalten
- Betriebstemperaturbereich: -40 ℃ ~+60 ℃
- Sehr hoher Schock- und Vibrationswiderstand
- IP65 Versiegeltes Gehäuse für harte Umgebungen
- Reiche Schnittstellen, Unterstützung von RS232, RS422, CAN und anderen Standardschnittstellen
- hohe Zuverlässigkeit
- In der Lage, eine externe Hilfssensorfusion zu erhalten
- Betriebstemperaturbereich: -40 ℃ ~+60 ℃
- Sehr hoher Schock- und Vibrationswiderstand
- IP65 Versiegeltes Gehäuse für harte Umgebungen
- Reiche Schnittstellen, Unterstützung von RS232, RS422, CAN und anderen Standardschnittstellen
- hohe Zuverlässigkeit
Elektrische Eigenschaften
- Stromversorgung: 5 V (Typ)
- Nennleistung: 3W (max)
-Ripple: 100 mV (Peak-to-Speak)
- Nennleistung: 3W (max)
-Ripple: 100 mV (Peak-to-Speak)
Anwendungsszenarien
Durch die Anpassung von Software für verschiedene Anwendungsszenarien kann das Produkt in Baumaschinen häufig verwendet werden
Intelligente Verfolgung und Positionierung, unbemannter System automatisch Fahrt, groß angelegte Gerätepositionierungsmanagement, kommerziell
Industriedrohnen usw.
Intelligente Verfolgung und Positionierung, unbemannter System automatisch Fahrt, groß angelegte Gerätepositionierungsmanagement, kommerziell
Industriedrohnen usw.
Mechanische Abmessungen
Technische Parameter:
| Attribute | Parameter | Index | Bemerkung |
| Überschriftengenauigkeit | Dual GNSS | 0,1 ° | 2m Grundlinie |
| Einzelne GNSS | 0,2 ° | Müssen manövrieren | |
| Nachbearbeitung | 0,03 ° |
|
|
| Präzision aufrechterhalten | 0,2 °/min | GNSS -Versagen | |
| Einstellungsgenauigkeit | GNSS effizient | 0,1 ° | Einzelpunkt L1/L2 |
| Trägheit/Kilometerzähler Combo | 0,1 ° (RMS) | Optional | |
| Nachbearbeitung | 0,02 ° |
|
|
| Präzision aufrechterhalten | 0,2 °/min | GNSS -Versagen | |
| V-G-Modus | 2 ° | Unbegrenzte GNSS -Ausfallzeit, keine Beschleunigung | |
| Horizontale Positionierungsgenauigkeit | GNSS effizient | 1,2 m | Einzelpunkt L1/L2 |
|
|
2cm+1ppm | RTK | |
| Trägheit/Kilometerzähler Combo | 2 ‰ D (D bedeutet Kilometerstand, CEP) | Optional | |
| Nachbearbeitung | 1cm+1ppm |
|
|
| GNSS -Versagen | 20m | Misserfolg 60s | |
| Horizontale Geschwindigkeitgenauigkeit | GNSS effizient | 0,1 m/s | Einzelpunkt L1/L2 |
| Trägheit/Kilometerzähler Combo | 0,1 m/s (RMS) | Optional | |
| Trägheit/DVL -Kombination | 0,2 m/s (RMS) | Optional | |
| Gyro | Messbereich | ± 450 °/s |
|
| Null -Vorspannungsstabilität | 2 °/h | Allan Varianz | |
| Beschleunigungsmesser | Messbereich | ± 16g | Custom 200G verfügbar |
| Null -Vorspannungsstabilität | 30 mg | Allan Varianz | |
| Kommunikationsschnittstelle | RS232 | 1 Kanal | Optional 1 Kanal RS422, 1 Kanal RS232 |
| RS422 | 1 Kanal | Oder 2 Kanal RS422, 1 Kanal kann | |
| DÜRFEN | 1 Kanal |
|
|
| Differentialeingang des Kilometermessers | 1 Kanal | optional | |
| PPS -Ausgang | 1 Kanal | optional | |
| Ereigniseingabe | 1 Kanal | optional | |
| Elektrische Eigenschaften | Stromspannung | 5 ~ 36 V DC |
|
| Stromverbrauch | ≤3W |
|
|
| Ripple | 100mv | P-p | |
| Strukturelle Eigenschaften | Größe | 80 mm × 53 mm × 23 mm |
|
| Gewicht | ≤150 g |
|
|
| Umwelt verwenden | Betriebstemperatur | -40 ℃ ~+60 ℃ |
|
| Lagertemperatur | -45 ℃ ~+65 ℃ |
|
|
| Vibration | 20 ~ 2000Hz ， 6,06G |
|
|
| Auswirkungen | 30g ， 11 ms |
|
|
| Schutzklasse | IP65 |
|
|
| Zuverlässigkeit | MTBF | 30000H |
|
| Lebensdauer | > 15 Jahre |
|
|
| Kontinuierliche Arbeitszeit | > 24h |
|
