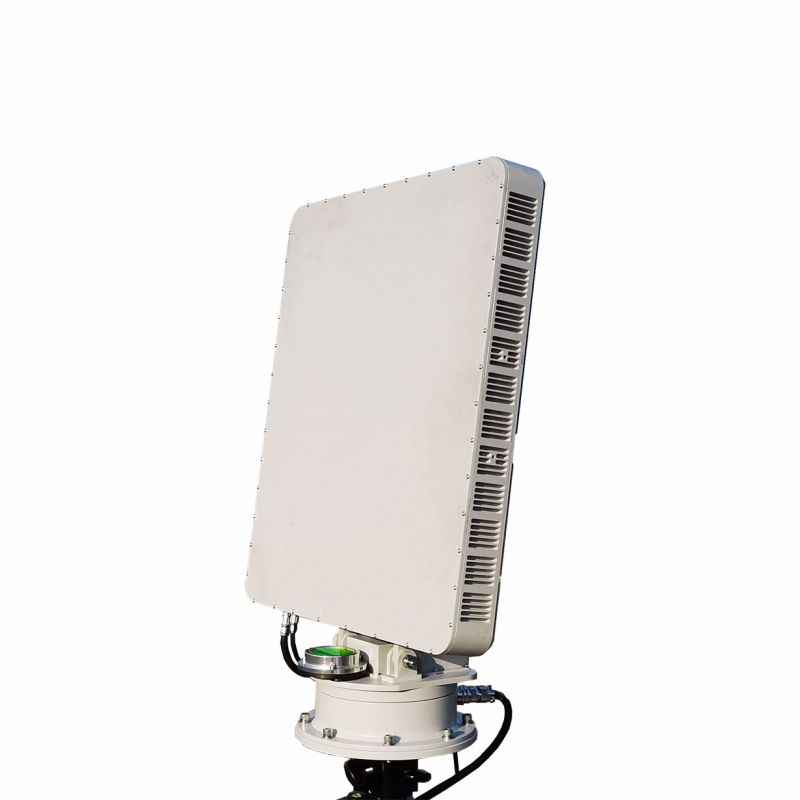

T10 -Serie niedrige Höhe UAV -Überwachungsradar (AESA)
Die T10-Serie mit niedriger Höhe von UAV-Überwachungsradar (AESA) wird hauptsächlich in niedriger Höhe und Bodenüberwachung verwendet. Das Radar nimmt digitale Strahlentechnologie, niedrig äquivalentes Omni-Regisseur-Strahlungsleistung und hohe Suchdatenrate an. Das Radar nimmt die adaptive Unordnungstechnologie und eine dichte Target-Vorabendverfolgungstechnologie mit extrem geringer Fehlalarmrate von Unordnung an und kann automatisch mehr als 150 Chargen von Zielen verfolgen und navigieren und Informationen mit hoher Präzision ausgeben.
Modell:AESA
Anfrage absenden
Produktbeschreibung
T10 Series Low Altitude UAV Surveillance Radar(AESA) major function
1. Three coordinate system, azimuth coverage 360°, pitch coverage> 30°;
2. With the function of indicating the coordinate and speed information of the active target within the radar scanning
3. With the function of automatically indicating the target movement trajectory;
4. With the function of clutter filtration, the ground clutter, water clutter and meteorological clutter establish no effective track.
2. With the function of indicating the coordinate and speed information of the active target within the radar scanning
3. With the function of automatically indicating the target movement trajectory;
4. With the function of clutter filtration, the ground clutter, water clutter and meteorological clutter establish no effective track.
Product parameter
| Item | Index | |||
| Model | STA- T10A | STA-T10B | STA-T10C | STA-T10D |
| Radar type | Phased array radar | |||
| Operating frequency | X-band | |||
| Operating frequency | 10.4~10.6GH z | |||
| Number of frequency hopping | 4 | |||
| Pitch coverage range (pitch field angle) | -5~30° | |||
| Azimuth coverage range (horizontal field angle) | 360° | |||
| Angle measurement accuracy: orientation | 0.4° (RMS), pitch: 0.4° (RMS) | |||
| Detection height | 800 m | |||
| Detection distance (phantom 4) | ≥5Km | ≥6Km | ≥7Km | ≥8Km |
| Detection distance (personnel) | ≥8Km | |||
| Detection distance (vehicle) | ≥10Km | |||
| Blind area | 25m | |||
| Antenna speed | 2s / rpm (180° / s) | |||
| Simultaneously tracking the number of targets | ≥ 150 targets | |||
| ranging accuracy | 5m (RMS) | |||
| Detection radial velocity range | 1~100m / s | |||
| Environmental adaptability | -40~ + 55℃ | |||
| Working humidity | > 60% | |||
| Communication interface | Gigabit Ethernet | |||
| Protection level | IP65 | |||
| Power consumption | 200W | |||
| Host size (excluding servo) | 580 * 500 * 75mm | |||
| Weight | 20 Kg | |||
| Wind resistance | It works normally in the weather below force 6 wind | |||
