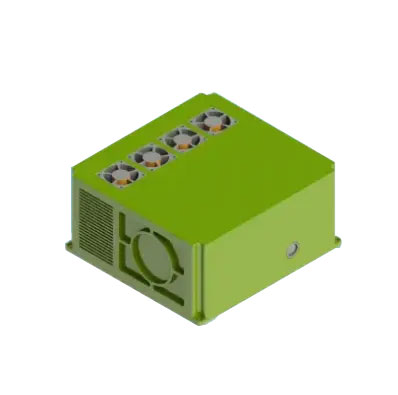

1570nm Opo Laser 80MJ 20Hz

Elektrooptische Hochleistungs-q-sankte 1570 nm OPO-Laser 80MJ 20Hz, mit integriertem Antriebskreis-Steuerungssystem, Impuls-Wiederholungsrate von 1 ~ 20 Hz (einstellbar), Spitzenleistung ≥ 80 mJ, Divergenzwinkel ≤ 6mrad, ist eine ideale Lichtquelle für Laser-Radar-, Laser-Ranging-Ranging-Ranging-Ranging-Ranging und -Fotografie.
Spitzenwellenlänge: 1570 nm
Mono-Pulse-Energie: 80MJ
Betriebsfrequenz: 1-20 Hz （einstellbar）
Betriebstemperatur: -40 ° C ~+60 ° C.

Anfrage absenden

Produktbeschreibung

1570nm OPO Laser 80MJ 20 Hz Technischer Parameter

Wellenlänge	1570nm
Spitzenleistung	≥ 10 MW
Pulsbreite	≤ 10ns
Puls -Wiederholungsrate	1 ~ 20 Hz (einstellbar)
Divergenzwinkel	≤ 6mrad
Kontinuierliche Betriebszeit	≥ 5 min (@20Hz, unter Raumtemperatur)
Betriebstemperatur	-40 ℃～ 60 ℃
Lagertemperatur	-45 ℃～ 70 ℃
Vibration	Es kann auf eine Fahrzeug-/Schiffssituation aufgetragen werden
Dimension	≤ 208 mm × 220 mm × 80 mm
Gewicht	≤ 3,6 kg
Stromversorgung	DC18V ~ 32V
Stromverbrauch	Der Spitzenstromverbrauch ist nicht mehr als 600W
Stromverbrauch	Standby -Stromverbrauch ist nicht mehr als 160W
Wärmedissipiermethode	Luftkühlung

PIN -Definition

Tabelle 1 „DC28V“ -Definition
Stift.	Definition
1 ~ 8	24 V+
9 ~ 15	GND
Tabelle 2 Kommunikationsschnittstelle
Stift. NEIN	Definitionsnotiz.	Notiz.
1	Externer Trigger+	3,3 V Differential
2	Externer Trigger-	3,3 V Differential
3	RS422 RX+	Serienportkommunikation
4	RS422 RX-
5	RS422 TX+
6	RS422 TX-
7	GND	Signal GND
8	Externe Synchronisation+	3,3 V Differential
9	Externe Synchronisation-	3,3 V Differential
10	NC
