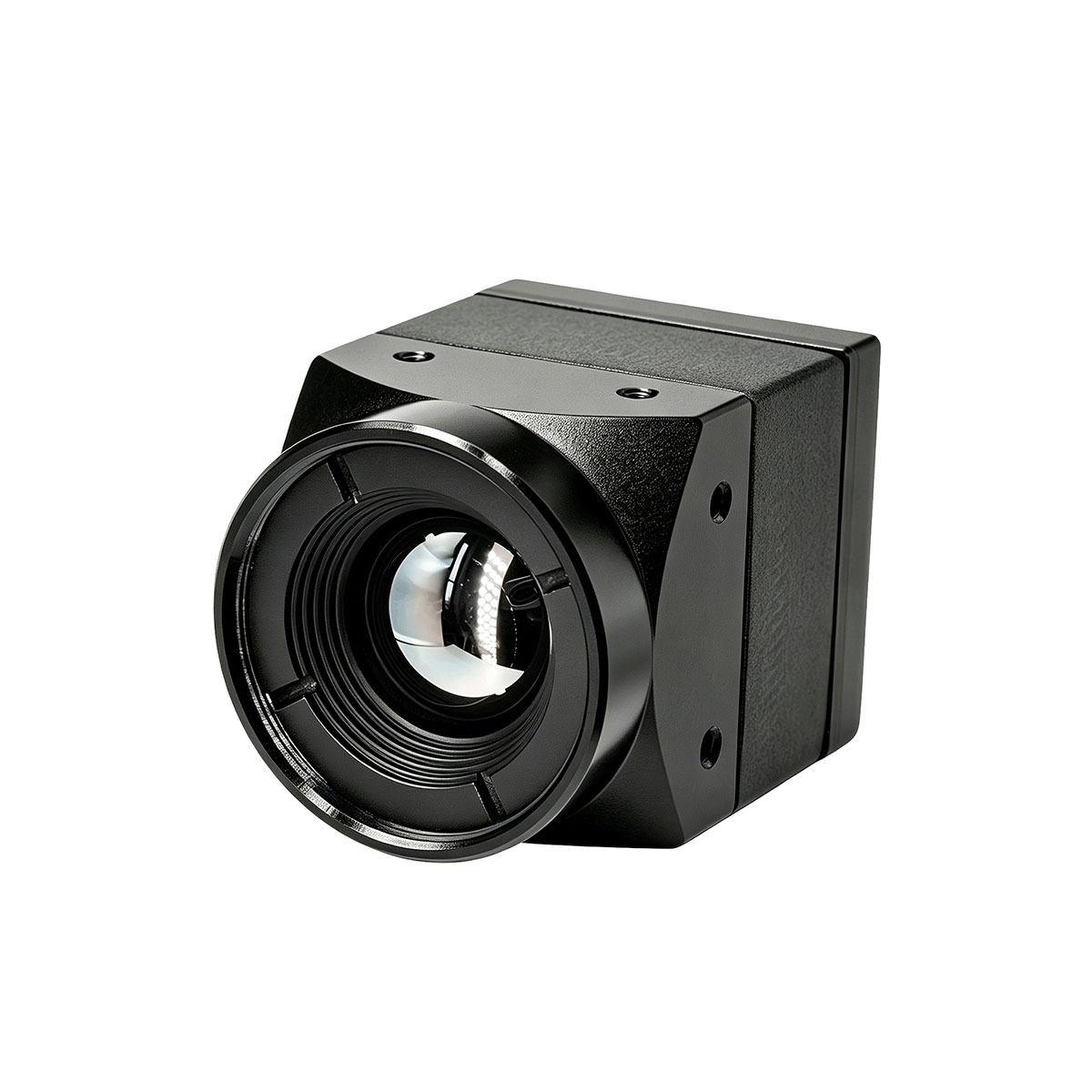

640x512 45mm Objektiv Wärmebildkamera für FPV Drohne

Die STA-IR640-M-Serie ist ein leistungsstarkes ungekühltes Infrarot-Bildgebungsmodul, das mit mehreren Objektivspezifikationen erhältlich ist, darunter 4,1 mm, 6,9 mm, 9,1 mm und 13 mm. Ausgestattet mit einem 12-μm-WLP-Infrarotdetektor mit hoher Bildrate und einem selbst entwickelten Infrarot-ISP-Chip der 2. Generation liefert es eine hervorragende Bildleistung bei optimaler Gesamtkosteneffizienz.

Anfrage absenden

Produktbeschreibung

Dank seiner kompakten Größe, seines geringen Gewichts und seines geringen Stromverbrauchs erfüllt das Modul vollständig die Anforderungen von SWaP-Anwendungen (Size, Weight, Power) an leichte Anwendungen.

Die in der gesamten Serie verwendeten fortschrittlichen intelligenten Bildgebungsalgorithmen sorgen für eine reibungslose und jitterfreie Bildausgabe und präsentieren stabile Infrarotbilder mit feinen Details und klaren Schichten. Mittlerweile ist es in mehrere digitale Standardschnittstellen integriert und bietet eine starke Kompatibilität für die flexible Verbindung mit verschiedenen intelligenten Verarbeitungshardwareplattformen.

Produktmerkmale

⚫ Hohe Bildrate
⚫ Standardalgorithmus ohne Verschluss
⚫ Hochwertige Bildanzeige
⚫ Höhere Kostenleistung

Anwendungsszenarien

UAV-Suche: Photoelektrische Gondel.
⚫ Tragbares Terminal: Outdoor-Handheld, Helm-Nachtsicht.
⚫ Sicherheits-/Brandschutzinspektion: Industrieüberwachung, Umkreisscannen, Inspektionsroboter, Feuer Achtung, Feuerwehrhelme.
⚫ Intelligente Integration: Assistiertes Fahren, Smart-Home-Geräte.

Objektivparameter

Array-Format	E.F.L./F#	Fokustyp	Sichtfeld (H×V)	IFOV
640×512	4. 1mmF1.2	Athermalisiert	100°×82°	2,93 mrad
	6,9 mm F1,0		62,9°×50,4°	1,74 mrad
	9. 1mmF1.0		48,1 °×38,4 °	1,32 mrad
	13mmF1.2		33,5°×26,9°	0,92 mrad
	25mmF1 .2		17,5°×14°	0,48 mrad
	45mmF1 .2		9,7°×7,8°	0,27 mrad

Hinweis: Sowohl die Objektiv- als auch die Kamerainstallationsstruktur können individuell angepasst werden

Produktspezifikationen

Leistungsindex	STA-IR640-M
Detektortyp	VOxUngekühltes IRFPA
Auflösung	640×512
PixelPitch	12μm
FrameRate	50Hz
Spektralbereich	8～14μm
NETD	≤40mK@25℃,F# 1,0
Bildanpassung
Helligkeits- und Kontrastanpassung	Manuell/Auto
Polarität	Schwarzglühend/weißglühend
Farbpaletten	Unterstützung(1)
Bildverarbeitung	Temperaturkontrollalgorithmus (ohne oTEC)
	DNR
	DDE
	Histogrammausgleich
ImageMirror	Links-rechts/oben-unten/diagonal
ExternalSync	10–50 Hz, Trigger mit steigender Flanke	Keiner
Netzteil(2)
PowerSupplyRange	5～12VDC
Typische Leistung Verbrauch bei 25℃	≤0,50 W	≤0,40 W
Schnittstellen(2)
Video	USB
	CVBS
	2spurMIPI
Serielle Kommunikationsschnittstellen	UART
Physikalische Eigenschaften (ohne Linse und Erweiterungskomponente)
Gewicht	8g
Größe	21mm×21mm
Umweltanpassung
Betrieb Temperaturbereich	-40℃~+80℃(-20℃~+60℃fürradiometrische Funktion)
Lagertemperaturbereich	-45℃~+85℃
Luftfeuchtigkeit	5 bis 95 %, keine Kondensation
Vibration(3)	6,06 g, zufällige Vibration, allaxial
Schock(3)	80, 4 ms, Hinterflanken-Sägezahnwelle, 3 Achsen, 6 Richtungen

Notiz:
(1) Die Netzteil- und Schnittstellenspezifikationen gelten nur für die werkseitige Standardkonfiguration und gelten nicht für erweiterte Komponenten. Detaillierte Funktionen der erweiterten Komponenten finden Sie im Benutzerhandbuch für erweiterte Komponenten.

(2)Benutzerdefinierte erweiterte Komponenten sind auf Anfrage erhältlich. Bei Bedarf können Sie uns für eine individuelle Anpassung kontaktieren.

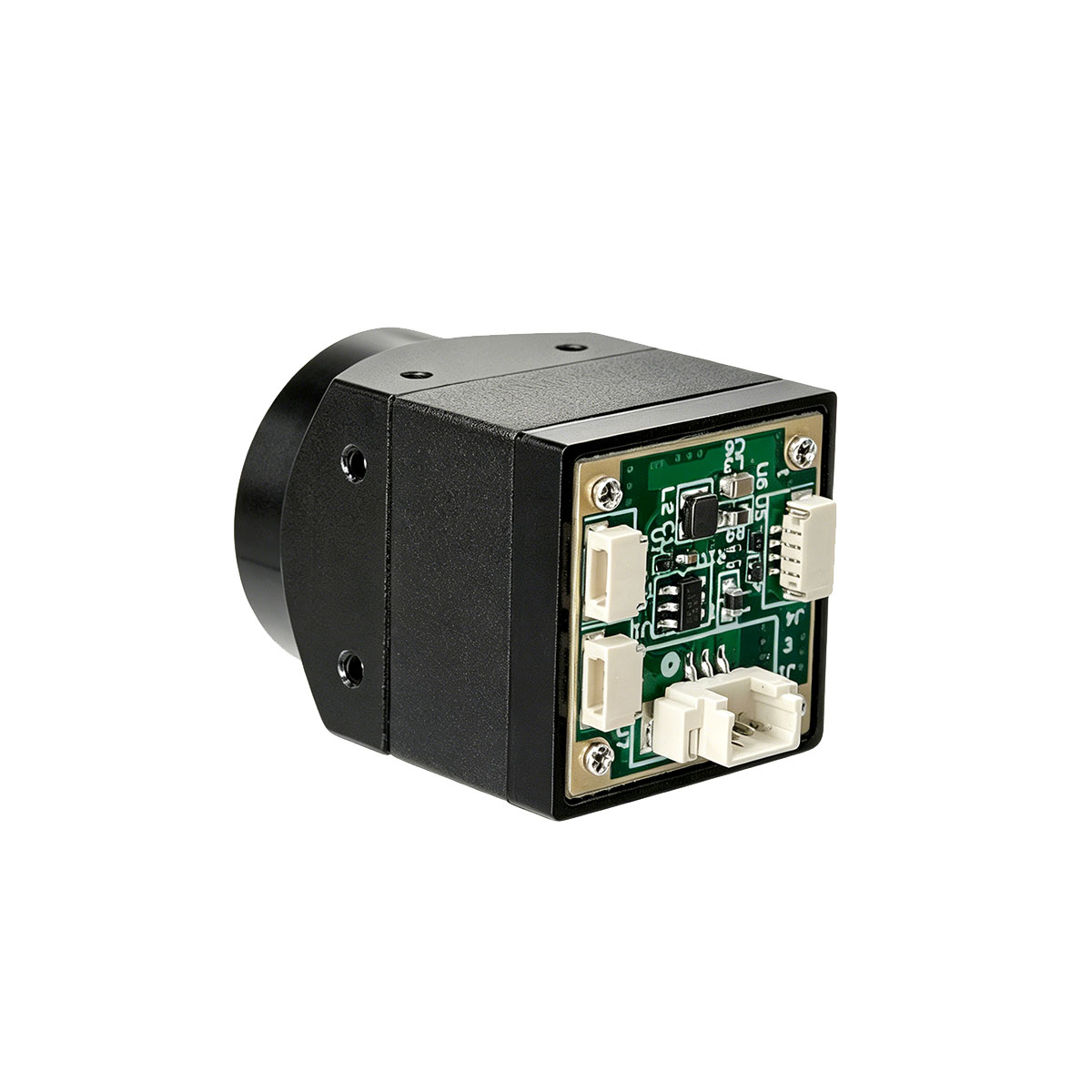

Pin-Definition:
J1:3-polige CVBS-Schnittstelle

1	CVBS	Ausgabe	CVBS-Videosignal
2	GND	LEISTUNG	Geerdet
3	+5-12V	LEISTUNG	Leistung

J4:4-Pin-USB-Schnittstelle

1	+5V
2	USBDM
3	USBDP
4	GND

USB-Videoausgabeformat (3 Formate optional):

1. UVC
2. Videokomprimierungsstandards H.264, H.264H
3. Videokomprimierungsstandard MJPEG mit einstellbarer Bitrate von 40 bis 16384 kbps; Die Bitrate kann angepasst und angepasst werden

J7,3PIN

1	UART1_TX
2	UART1_RX
3	GND

J8,3PIN

1	UART0_TX
2	UART0_RX
3	GND

26-poliger Steckertyp Nr.:DF56C-26S-0,3 V(51)

Stift	Definition	Funktion	Notiz
1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26	NC
5, 7, 9, 11 und 13	VDD	Leistungsaufnahme	5–12 V
16	RXD	uart rxd	3,3 V
14	TXD	uart txd	3,3 V
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN

Strukturabmessungen des Moduls

Hinweis: Modulgröße und Installationsstruktur können je nach Bedarf angepasst werden.
