Hochpräziser elektronischer 3D-Kompass

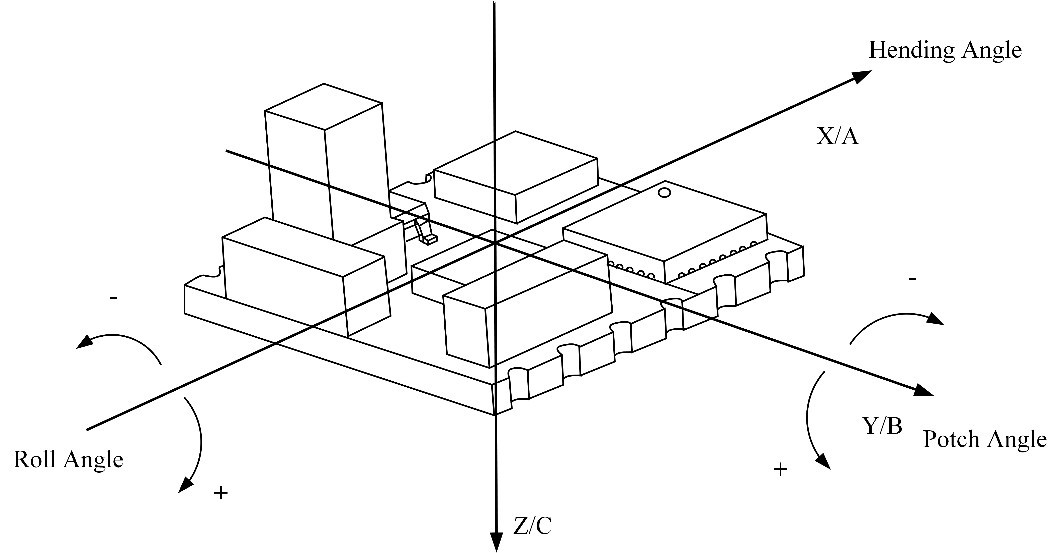

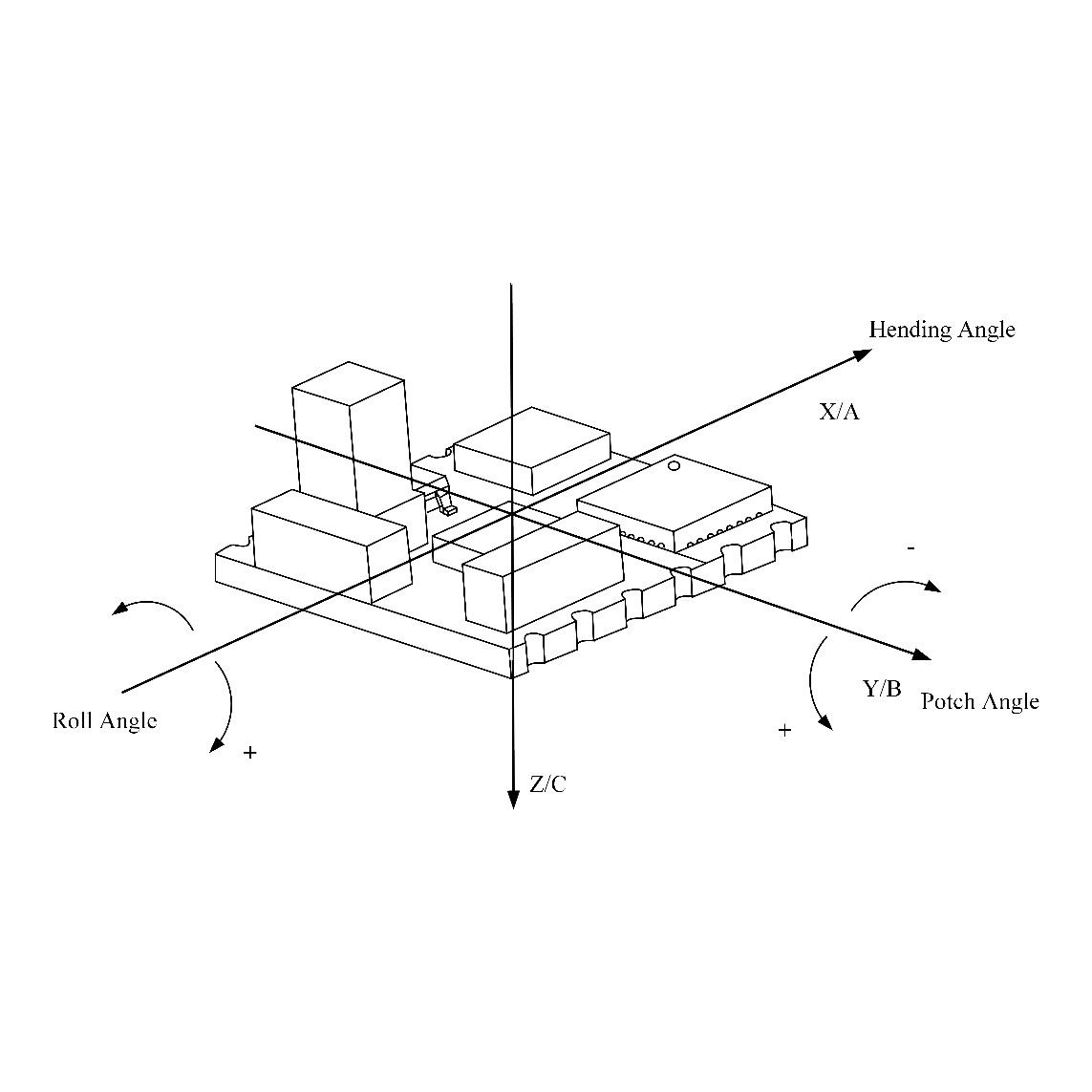

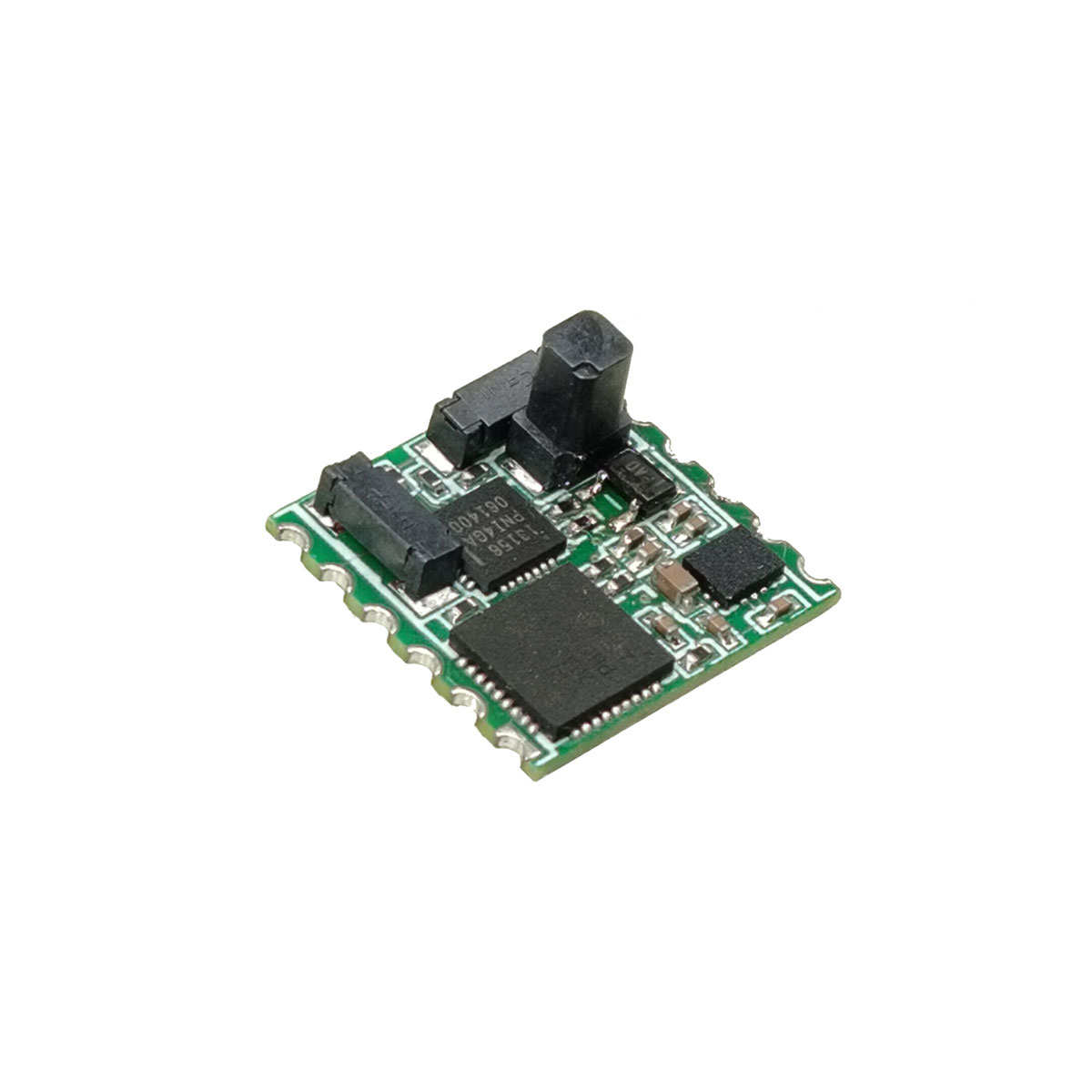

Der elektronische Mini-3D-Kompass STA-HD-805 besteht aus einem 3-Achsen-Magnetsensor, einem 3-Achsen-Beschleunigungsmesser und einem Mikroprozessor. Es enthält Algorithmen zur Berechnung von Nick-, Roll- und Kurswinkeln sowie eine Kompensation und Korrektur von weich-/hartmagnetischen Störungen und ermöglicht so eine hochpräzise Lagemessung. Es gibt dreidimensionale Winkeldaten aus: Kurs, Nick und Roll. Es wird häufig in Bereichen eingesetzt, in denen Orientierung und Navigation erforderlich sind, beispielsweise in der Luftfahrt, der Seenavigation, Bohrmessungen und militärischen Anwendungen.

Anfrage absenden

Produktbeschreibung

★Hohe Genauigkeit
Kursgenauigkeit: 0,3° RMS (Neigung ≤ 40°).
Nick-/Rollwinkelgenauigkeit: 0,3° RMS (Neigung <80°).

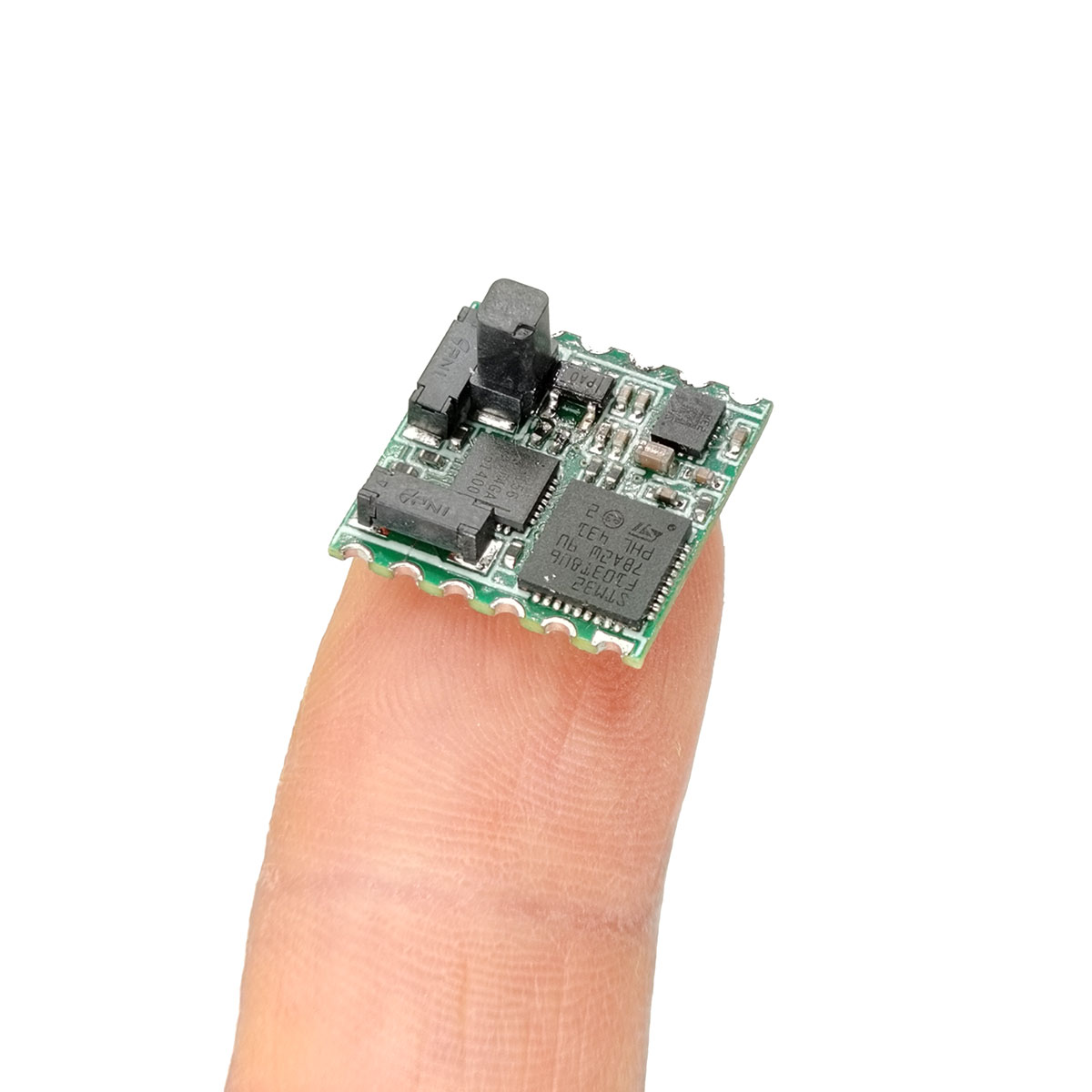

★Kompakte Größe: Blanke Platine – 20 mm × 10 mm × 11 mm
★Benutzerfreundliche weich-/hartmagnetische Kalibrierung: Verfügt über weich-/hartmagnetische Kalibrierungsfunktionen

Produktanwendungen

●Seenavigation und Vermessung
●GPS-integrierte Navigation
●Infrarotbildgeber
●Laser-Entfernungsmesser
●Ozeanographische Vermessungsinstrumente
●Unbemannte Luftfahrzeuge
●Handteleskope

Leistungsparameter

Parameter				Spezifikation
Kurswinkel	Messbereich			0°~359,9°
	Genauigkeit	Planare Kalibrierung（\|Pitch\|≤10°）		<0,3°(RMS)
		3D-Kalibrierung（\|Roll\|≤40°）		<0,5° (RMS)
	Auflösung			0,01°
	Wiederholbarkeit			0,1° (RMS)
Neigungswinkel	Messbereich	Tonhöhe		-90°～90°
		Rollen		-180°～180°
	Genauigkeit	Tonhöhe	\|Neigung\|≤80°	<0,3°(RMS)
		Rollen	\|Rollen\|≤80°	<0,3°(RMS)
	Auflösung			0,01°
	Wiederholbarkeit			0,1° (RMS)
Datenaktualisierungsrate	≤10Hz

Elektrische Leistung und mechanische Abmessungen

Parameter	Spezifikation
Versorgungsspannung	DC 5 V ~ 9 V (typisch: 5 V)
Betriebsstrom	26mA
Kommunikationsschnittstelle	TTL
Baudrate	300~115200 (Standard: 115200)
Betriebstemperatur	-20℃~60℃
Lagertemperatur	-55℃~80℃
Abmessungen	22mm×10mm×11mm
Gewicht	1,1g
Stecker	Kabelleitungen

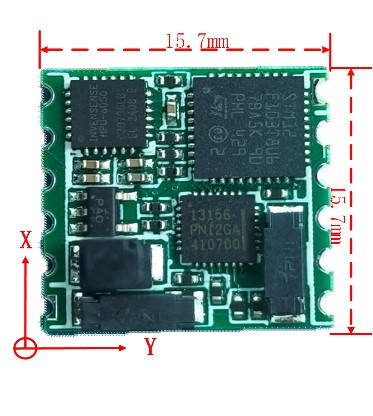

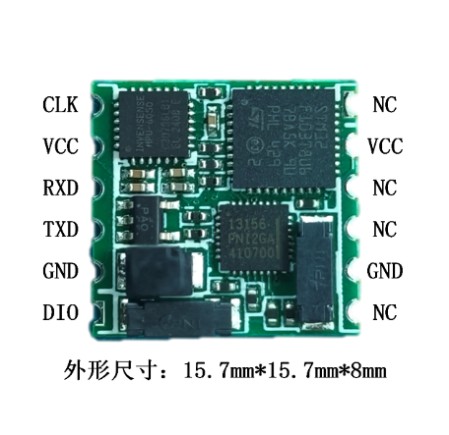

Umrissdimensionen und Schnittstellendefinitionen

Umweltanforderungen und Empfehlungen für die Kompassinstallation

a) Vor der Verwendung des Kompasses wird empfohlen, eine Magnetfeldkalibrierung durchzuführen, um die Genauigkeit der Kursmessung zu verbessern. Wenn sich die magnetische Umgebung ändert oder die Messgenauigkeit nicht mehr zufriedenstellend ist, kalibrieren Sie den Kompass umgehend neu. b) Für eine optimale Kursgenauigkeit installieren Sie den Kompass auf einer Plattform, die so weit wie möglich von magnetischen Störungen entfernt ist. Obwohl der STA-HD-805 eine Kalibrierung für weich- und hartmagnetische Interferenzen auf der Plattform durchführen kann, führen größere Interferenzen zu einer schlechteren Kursgenauigkeit nach der Kalibrierung.

c) Vermeiden Sie die Installation des Kompasses auf Plattformen oder in Umgebungen mit wechselnden magnetischen Interferenzen. Der Kompass kann nur statische weich- und hartmagnetische Störungen effektiv korrigieren, nicht jedoch alternierende magnetische Störungen. Wählen Sie daher einen Installationsort, der möglichst weit entfernt von Quellen magnetischer Wechselfelder wie Motoren, Wechselstromleitungen, Transformatoren und verschiedenen elektromagnetischen Schaltern liegt.

d) Der Kompass kann keine präzisen Messungen auf Plattformen durchführen, die Vibrationen, Erschütterungen oder instationären Bewegungen ausgesetzt sind.
