10 km Laser -Entfernungsmodul
  • 10 km Laser -Entfernungsmodul10 km Laser -Entfernungsmodul

10 km Laser -Entfernungsmodul

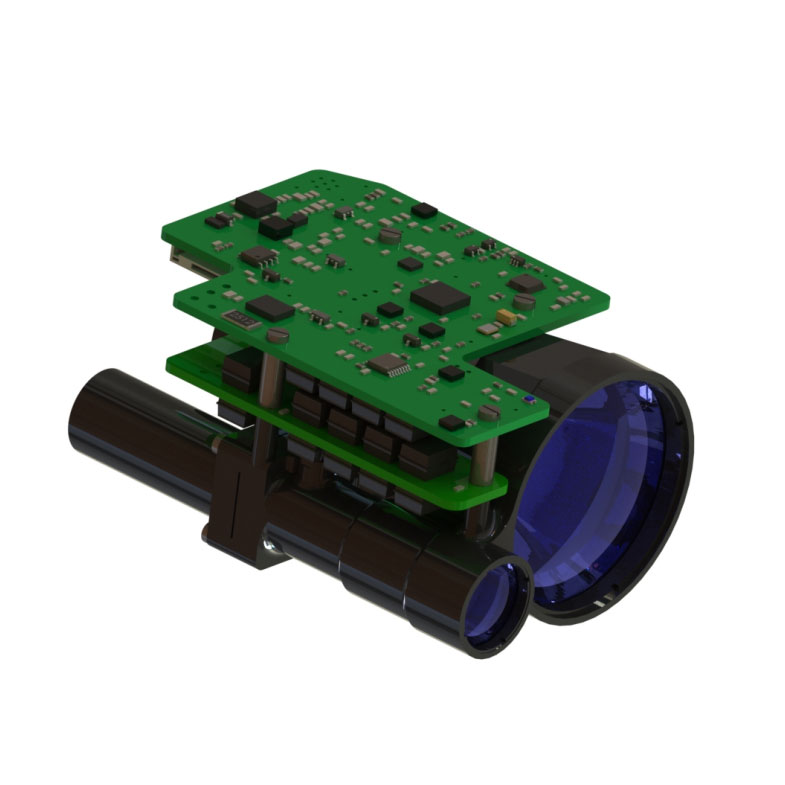

STA-D1013X 10 km Laser-Entfernungsmodul nimmt das 1535 nm Erbium-Glaslasermodul unabhängig von der JIOPTICS entwickelt, die die Eigenschaften eines geringen Stromverbrauchs, der kompakten Struktur, der hohen Präzision, der langen Messentfernung und der Sicherheit des Menschen aufweist.

Anfrage absenden

Produktbeschreibung

Maximaler Messbereich: NATO -Ziel ≥ 10000 m; Typisches Ziel ≥ 13000 m
Ranggenauigkeit ± 1 m
Messgenauigkeit ≥ 98%
Gewicht ≤ 165 g

10 km Laser -Entfernungsmodulfunktionen

1. Integriertes strukturelles Design, Schock- und Vibrationsbeständigkeit, hohe Zuverlässigkeit, starke Umweltanpassungsfähigkeit;
2. 1535 nm gepumptes, q-schalte Erbiumglaslaser-Struktur-Design und Endgesichts-Multi-Point-Versiegelungsmodus, starke Fähigkeit zur Misaditation, langlebig, langer Arbeitsleben und menschlicher Augensicherheit;
3. Die interne Grenzfläche des Stromkreises ist alle festen und zuverlässigen Schweißdrahtverbindungen.

Produktleistungsindex für STA-D1013X Laser-Entfernungsmodul

Artikel Index
Modell STA-D1013X
Betriebswellenlänge 1535 nm ± 10 nm
Reichweite 50 m-13000m

13000 m Typisches großes Ziel, Sichtbarkeit ≥ 25 km
10000 m Sichtbarkeit ≥ 25 km, Ziel mit 0,3 Reflexionsvermögen für 2,3 m × 2,3 m Fahrzeuge
Luftfeuchtigkeit ≤ 60%
Ranggenauigkeit ± 1 m
Genauigkeitsrate ≥ 98%
Reichweite ≤ 50 m
Divergenzwinkel ≤ 0,3mrad
Ranghäufigkeit Einmal 1Hz, 5Hz, 10 Hz
Größe ≤ 89 mm × 62,5 mm × 46 mm
Stromspannung 10V ~ 14V
Arbeitsstromverbrauch Durchschnittlicher Stromverbrauch: ≤ 5W
Standby -Stromverbrauch ≤ 1,5W
Arbeitstemperatur -40 ℃~+60 ℃
Lagertemperatur -55 ℃~+70 ℃
Gewicht ≤ 165 g

Strukturinstallationsschnittstelle für STA-D1013X-Entfernungsmodul



Produktfunktion für STA-D1013X-Messsensor

● Laser -Rangierungsfunktion;
● STOCK-EIN-SELTUNGSETTIKUNGSFUNKTION;
● Erste und letzte Zielauswahlfunktion;
● Reichweite Gating -Funktion;
● Setzen Sie die Funktion der automatischen Entfernungsintervall;
● Akkumuliere der Laser -Emissionszeitenfunktion;
● Power Polarity Reverse Protection.

Elektrische Schnittstelle

Die Anforderungen an die elektrische Schnittstelle sind wie folgt:
● Stromversorgungsspannung: 10 V ~ 14 V;
● Durchschnittlicher Stromverbrauch: ≤ 5W;
● Standby -Stromverbrauch: ≤ 1,5W;
● Der Querverknüpfungstest zwischen dem oberen Computerende und dem A1257H-10P-Anschluss des RangeFinder-Endes wird über den A1257H-10P-Anschluss realisiert. Die Definitionen für das Endnetzteil der Entfernung und Kommunikationsportanschluss sind in der folgenden Tabelle angezeigt.

PIN -Definition des Stromversorgungs- und Kommunikationsports am Ende der Entfernung

PIN -Nummer Nummer Übertragungsrichtung Notizen
P-1 GND –——— Kommunikationsbodendraht
P-2 RS422_RX_N I Entfernungsmesser -Empfänger -
P-3 RS422_RX_P I RangeFinder -Empfänger +
P-4 RS422_TX_N O Rangefinder sender -
P-5 RS422_TX_P O Rangefinder sender +
P-6 NC –——— stehen zu
P-7 NC –——— stehen zu
P-8 NC –——— stehen zu
P-9 P- –——— Stromversorgung, Boden
P-10 P+ –——— Stromversorgung, 10 V ~ 14 V



Steckverbindung 1Pin Position
