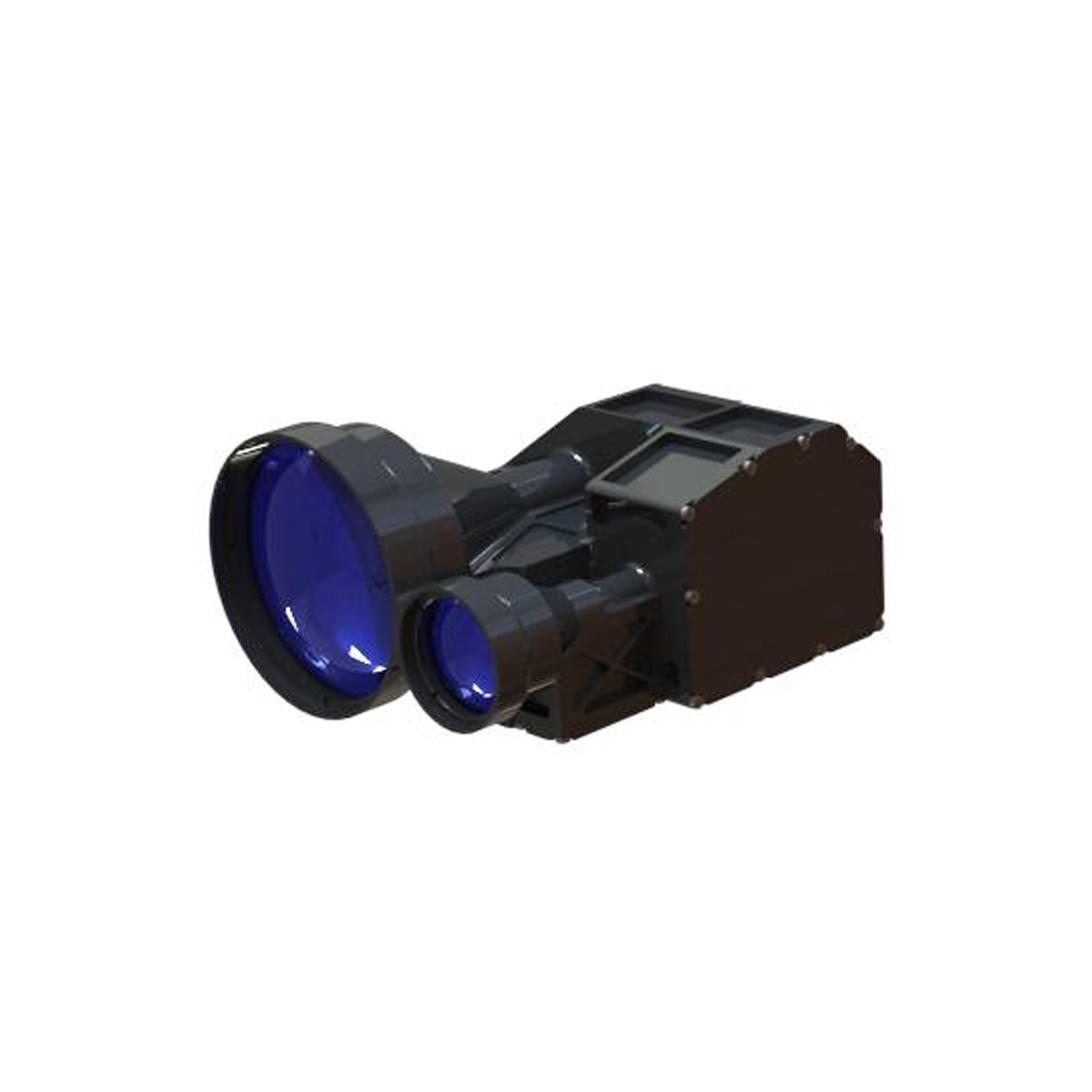

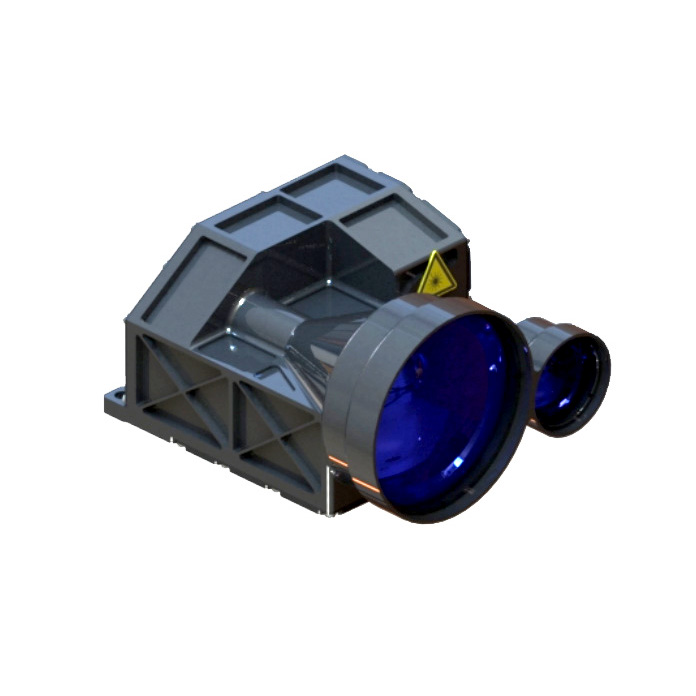

10 km Range Findermodul

STA-D1925X 10 km Range Findermodul nimmt das 1535 nm Erbium-Glaslasermodul unabhängig von Jioptics entwickelt, das die Eigenschaften eines geringen Stromverbrauchs, der kompakten Struktur, der hohen Präzision, der langen Messentfernung und der Sicherheit des Menschen aufweist.

Anfrage absenden

Produktbeschreibung

Maximaler Messbereich: 19000 m (Fahrzeug) 23000 m (weißes Gebäude) 25000 (typisches Ziel)
Ranggenauigkeit ± 3 m
Messgenauigkeit ≥ 98%
Gewicht ≤ 640 g

10 km Reichweite Findermodulfunktionen

1. Integriertes Design der gesamten Struktur, des Schocks und der Schwingungswiderstand, die Schaltung nimmt die Sub-Warehouse-Dichtungsdesign, die Auslegung der Leistungsisolierung, die starke elektromagnetische Kompatibilität, eine hohe Zuverlässigkeit und eine starke Anpassungsfähigkeit der Umwelt an.
2. Der Lichtweg ist vollständig versiegelt, staubdes und wasserdichtes Dampfdesign, der gesamte Prozess der ultra-verarbeiteten Umgebungsproduktion, kann auf komplexe Umgebung, geringe Anforderungen für die Installationsumgebung, eine starke Anpassungsfähigkeit angewendet werden.
3. Die interne Grenzfläche des Schaltkreises übernimmt den direkten und zuverlässigen Schweißdrahtverbindungsverfahren, der den Kurzschluss oder den schlechten Kontakt vermeiden kann, der durch die Lockerung, Oxidation und Wasserdampf des Steckers verursacht wird und die Zuverlässigkeit und Lebensdauer des Produkts verbessert.

Produktleistungsindex für STA-D1925X Laser-Entfernungsmodul

Artikel	Index
Modell	STA-D1925X
Betriebswellenlänge	1535 nm ± 10 nm
Reichweite	150m-23000m
Rangleichtigkeit	25000 m	Typisches Ziel, Sichtbarkeit ≥ 25 km
	23000 m	Großes Ziel, Sichtbarkeit ≥ 25 km
	19000m	Sichtbarkeit ≥ 25 km, Ziel mit 0,3 Reflexionsvermögen für 2,3 m × 2,3 m Fahrzeuge
Kommunikationsschnittstelle	RS422
Luftfeuchtigkeit	≤ 80%
Ranggenauigkeit	± 3 m
Genauigkeitsrate	≥ 98%
Reichweite	≤ 40 m
Divergenzwinkel	≤ 0,4mrad
Ranghäufigkeit	1 Zeit, 1Hz, 5Hz
Größe	≤ 144 mm × 108 mm × 75 mm
Stromspannung	22V ～ 34 V
Arbeitsstromverbrauch	Durchschnittlicher Stromverbrauch: ≤ 10W
Standby -Stromverbrauch	≤3W
Arbeitstemperatur	-40 ℃～+60 ℃
Lagertemperatur	-55 ℃～+70 ℃
Gewicht	≤ 800 g

Strukturinstallationsschnittstelle für STA-D1925X Laser-Entfernungsmodul

Elektrische Grenzfläche für STA-D1925X-Messsensor

Das Stinktor-Socket-Modell des Laser-Bereichs ist J30J-9ZKP, das das Netzteil und das Kommunikationssignal des Laser-Entfernungsmessers umfasst. Wählen Sie die Standard-TTL-Kommunikationsschnittstelle aus, um mit dem System zu kommunizieren, und das entsprechende Steckermodell am Systemende ist J30J-9TJL, wie in der folgenden Tabelle definiert.

Distanzfinder Endnetzteil und Kommunikations -Pin -Definition

PIN -Nummer	Etikett	Elektrische charakteristische Definition	Notiz
1，6	Vin+	Eingangsleistung positiv	Entfernungsnetzteil
2，7	Vin-	Negativer Pol der Eingangsleistung	Entfernungsnetzteil
3	Ttl_rxd	Signalempfänger -Port	Oberer Computer zum Entfernungsmesser
8	NC	NC
4	Ttl_txd	Signalversenden von Port	Rangefinder zum Hostcomputer
9	NC	NC
5	GND	Kommunikationsbodendraht
