15000m Entfernungsmodul

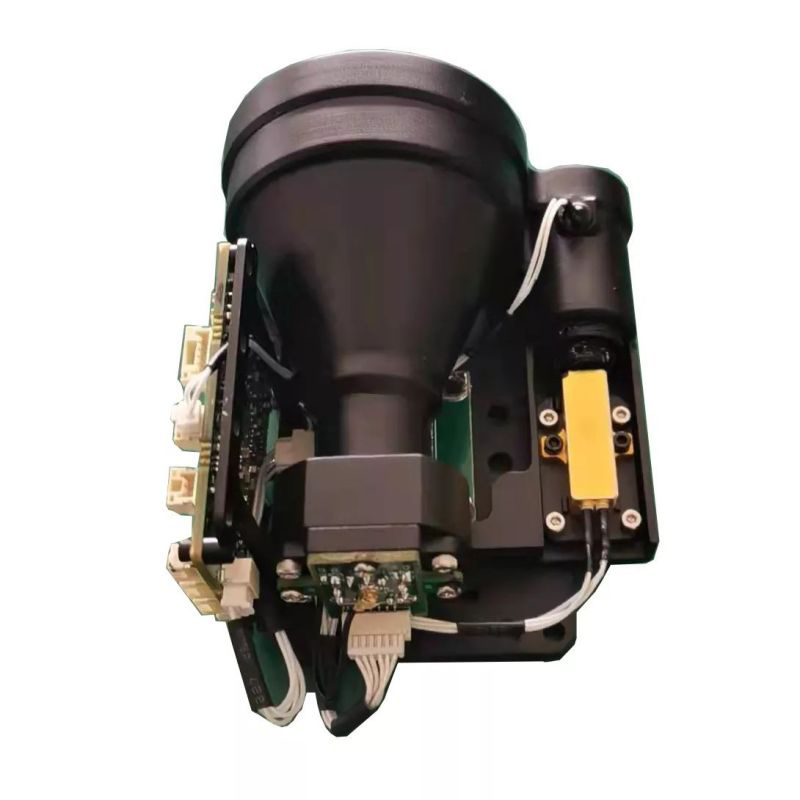

STA-D1520Y 15000M-Entfernungsmodul nimmt das 1535 nm Erbium-Glaslasermodul unabhängig von Jioptik entwickelt, das die Eigenschaften von geringem Stromverbrauch, kompakten Struktur, hoher Präzision, langer Messentfernung und menschlicher Augensicherheit aufweist.

Modell:STA-D1520Y STA-M1215X

Anfrage absenden

Produktbeschreibung
STA-D1520Y übernimmt das 1535-nm-Erbium-Glaslasermodul, das unabhängig von Jioptics entwickelt wurde, das die Eigenschaften eines geringen Stromverbrauchs, der kompakten Struktur, der hohen Präzision, der langen Messentfernung und der Sicherheit des menschlichen Augen aufweist.
Maximaler Messbereich: 15000 m (Fahrzeug) 20000 m (Wand)
Ranggenauigkeit ± 1,5 m
Messgenauigkeit ≥ 98%
Gewicht ≤ 600 g

15000m Entfernungsmodulfunktionen

1. Integriertes Design der gesamten Maschinenstruktur, Anti-Schock und Schwingung, die Schaltung nimmt die Sub-Warehouse-Dichtungsdesign, das Design der Stromversorgung, die starke elektromagnetische Kompatibilität, die hohe Zuverlässigkeit und die starke Anpassungsfähigkeit der Umwelt an;
2. Der Lichtpfad ist vollständig versiegelt, staubfest, wasserdichtes Dampfdesign, der gesamte Prozess der ultra-verankerten Umgebungsproduktion, kann auf komplexe Umgebung, geringe Anforderungen für die Installationsumgebung, eine starke Anpassungsfähigkeit angewendet werden.
3. Die internen Schnittstellen des Schaltkreises nehmen alle den direkten und zuverlässigen Schweißdrahtverbindungsverfahren ein, der den Kurzschluss oder den schlechten Kontakt vermeiden kann, der durch die Lockerung, Oxidation und Wasserdampf des Steckers verursacht wird und die Zuverlässigkeit und Lebensdauer des Produkts verbessert.

Produktleistungsindex

Artikel Index
Modell STA-D1520Y
Betriebswellenlänge 1535 nm ± 10 nm
Reichweite 120m-20000m
Rangleichtigkeit 20000m Großes Ziel, Sichtbarkeit ≥ 25 km
15000 m Sichtbarkeit ≥ 25 km, Ziel mit 0,3 Reflexionsvermögen für 2,3 m × 4,6 m Fahrzeuge
Luftfeuchtigkeit ≤ 80%
Ranggenauigkeit ± 3 m
Genauigkeitsrate ≥ 98%
Reichweite ≤ 50 m
Divergenzwinkel ≤ 0,5mrad
Ranghäufigkeit Einmal 1Hz
Größe ≤ 144 mm × 108 mm × 75 mm
Stromspannung 18 V ~ 36 V
Arbeitsstromverbrauch Durchschnittlicher Stromverbrauch: ≤ 6w
Standby -Stromverbrauch 2.5W
Arbeitstemperatur -40 ℃~+60 ℃
Lagertemperatur -55 ℃~+70 ℃
Gewicht ≤ 600 g

Strukturinstallationsschnittstelle

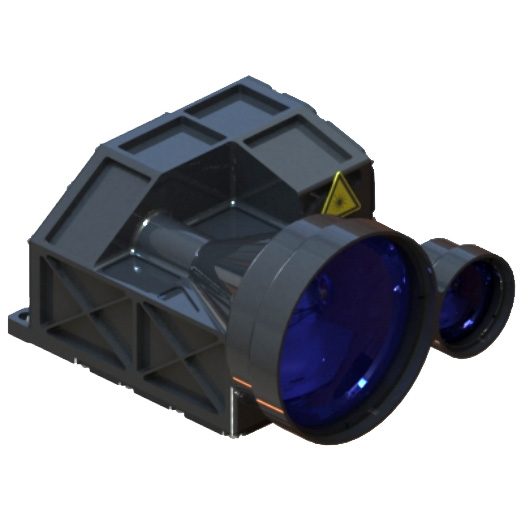

Produkthighlights

● Leicht mit nur 160 g
● leistungsstarke Messung von bis zu 14 km
● Hart härtesten Waffenschocks bis zu 1600 g standhalten
● extrem geringer Stromverbrauch
● hohe Messgenauigkeit von 1 m
● breiter Betriebstemperaturbereich zwischen –40 ° C bis +65 ° C

Anwendungen

● Geräte mit Waffenmontage
● Handheld -Geräte
● Beobachtungs- und Überwachungssysteme
● Sensor -Suiten für UAV und UGV

Produktleistungsindex

LEISTUNG
Maximaler Bereich 15000 m
Reichweite der Reichweite bei Strahlfüllungsziel
Reflexionsvermögen: 60%, Sichtbarkeit der Beobachter 25 km
14000 m
Bereichsleistung auf 2,3 × 2,3 m Zielgröße
Reflexionsvermögen: 30%, Sichtbarkeit der Beobachter 25 km
12000 m
Bereichsleistung auf 1 × 1 m Zielgröße
Reflexionsvermögen: 10%, Sichtbarkeit der Beobachter 25 km
10000 m
Mindestbereich 20m
Reichweitegenauigkeit ± 1 m
Wiederholungsraten 1-10 Hz
Mehrfachzielerkennung 3 Ziele
Wellenlänge 1535nm
Divergenz 0,3mrad
Augensicherheit per IEC 60825-1 Laserklasse 1
Umweltmerkmale
Betriebstemperaturbereich -40 ℃ ~+65 ℃
Lagertemperaturbereich -50 ℃ ~+75 ℃
Schock (halbe Sinus) bei 0,6 ms in x-, y- und z-Richtung 1000g
Physikalische Eigenschaften
Gewicht ≤ 160 g
Abmessungen (Länge/Breite/Höhe) ≤87,3 mm*76 mm*58,8 mm
Schnittstellen
Kommunikationsschnittstelle UART (3,3 V LVCMOS -Werte) RS422
Stromversorgung 4,5 V ~ 12 V

Abmessungen
