Das Miniatur-Laserentfernungsmodul STA-D15X verwendet einen 905-nm-Halbleiterlaser, der sich durch große Reichweite, geringen Stromverbrauch, geringe Größe und Augensicherheit auszeichnet. Es eignet sich sehr gut für die Integration kleiner unbemannter Luftfahrzeugkapseln, tragbarer Nachtsichtgeräte, Wärmebildgeräte und anderer Geräte. Maximale Reichweite: 1500 m Entfernungsgenauigkeit: ± 1 m Bereichsfrequenz: Einzelschussbereich, 1 Hz, 2 Hz Gewicht: 5 g ± 0,5 g
Halbleiterlasertechnologie: Überlegene Zuverlässigkeit, Kompaktheit und geringerer Stromverbrauch als herkömmliche Flugzeitentfernungsmesser (TOF), was die Integration in tragbare und platzbeschränkte Geräte ermöglicht.
| Seriennummer | Projektname | STA-D15X |
| 1 | Sicherheit des menschlichen Auges | Ja |
| 2 | Laserwellenlänge | 905 nm |
| 3 | Laserdivergenzwinkel | 1×6mrad |
| 4 | Empfangssichtfeld | ~20mrad |
| 5 | Senderkaliber | Φ7mm |
| 6 | Empfangskaliber | Φ7mm |
| 7 | Reichweite | 5~1500m |
| 8 | Entfernungsgenauigkeit | ±1m |
| 9 | Frequenz messen | Einzelschussbereich, 1 Hz, 2 Hz |
| 10 | Baudrate | 115200 Bit/s (Standard)/9600 Bit/s/38400 Bit/s/57600 Bit/s |
| 11 | Genauigkeitsrate | ≥98 % |
| 12 | Fehlalarmrate | ≤1 % |
| 13 | Datenschnittstelle | UART (TTL_3,3 V) |
| 14 | Versorgungsspannung | Gleichstrom 3–5 V |
| 15 | Stromverbrauch | Standby-Leistung ≤ 0,6WDurchschnitt ≤ 0,8W@1HzSpitzenwert ≤ 1,3W@1Hz |
| 16 | ||
| 17 | Anlaufspitzenstrom | ≤ 680mA |
| 18 | Leckstrom | <50 |
| 19 | Gewichte | 5 ± 0,5 g |
| 20 | Größe (L×B×H) | ≤22,5 mm × 16 mm × 9,5 mm |
| 21 | Betriebstemperatur | -20~+60℃ |
| 22 | Lagertemperatur | -30~+60℃ |
| 23 | Schock | 1200g, 1ms |
| 24 | Vibration | 5~50~5Hz, 1 Oktave/Min., 2,5g |
| 25 | Zuverlässigkeit | MTBF≥1500h |
| 26 | Startzeit | ≤100ms; |
| 27 | Elektrische Schnittstelle | Anschlussstecker: 0.8WTB-6Y-2Anschlussbuchse: 0.8WTB-6AWB-01 |
Reichweite 1500 m, Datentestumgebung mit Sichtweite ≥ 25 km und Luftfeuchtigkeit ≤ 50 %.
Die Hauptkomponenten des Laser-Entfernungsmesserprodukts sind wie folgt:
a) Empfangs- und Sendekomponenten;
b) Schaltungskomponenten: 22,5 mm × 16 mm × 9,5 mm (L × B × H), das Gewicht beträgt ≤ 5 g ± 0,5 g und sein Aussehen ist in Abb. 1 dargestellt.

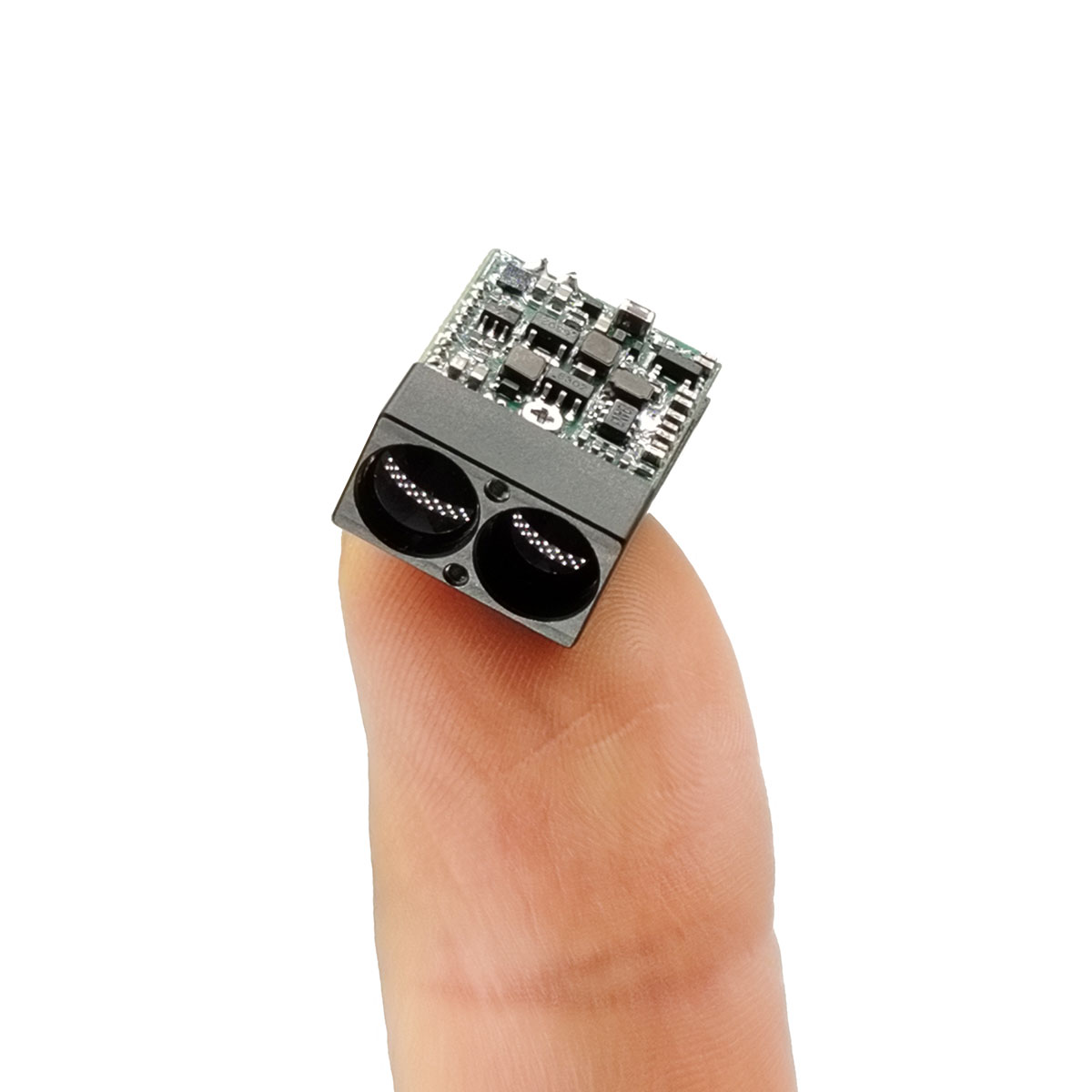

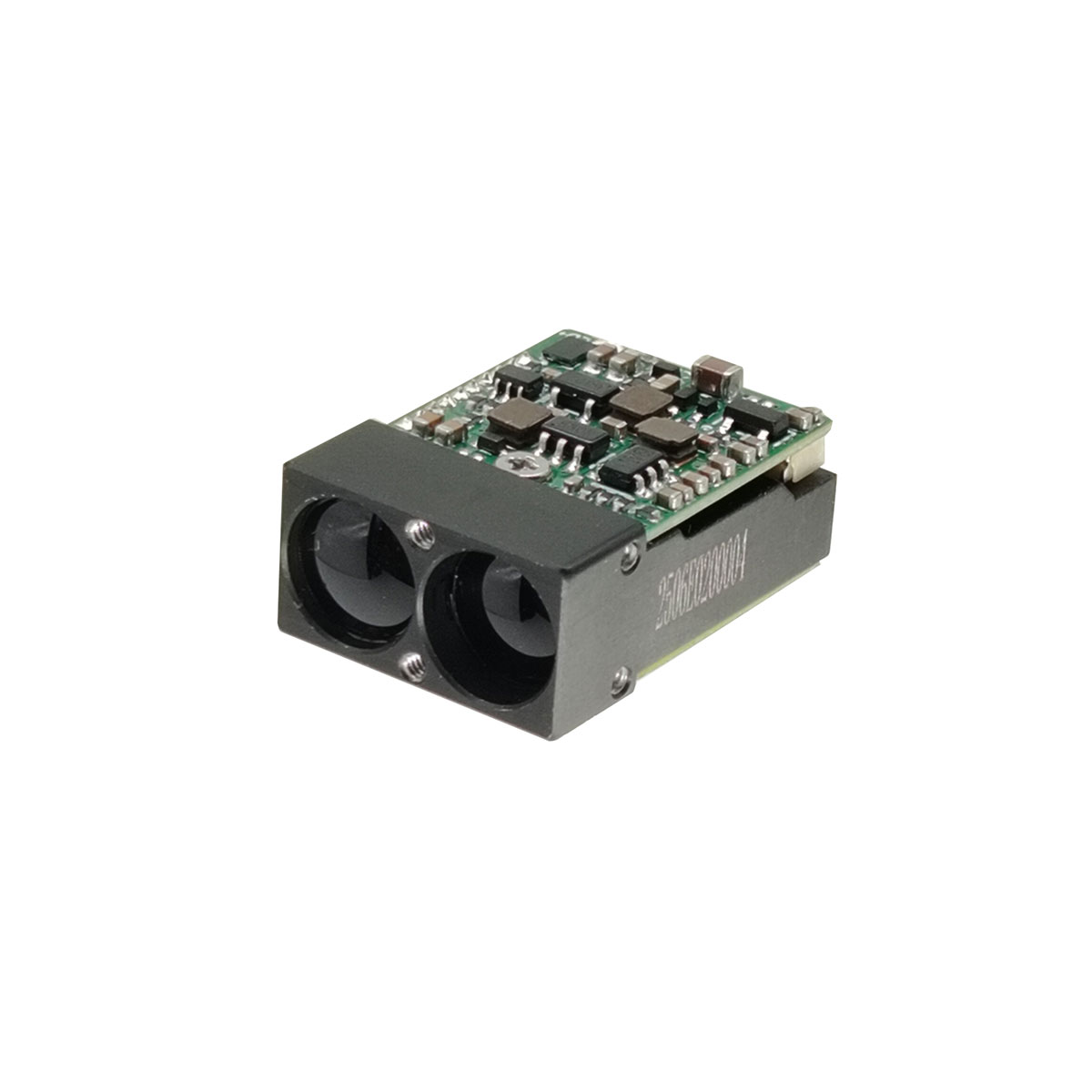

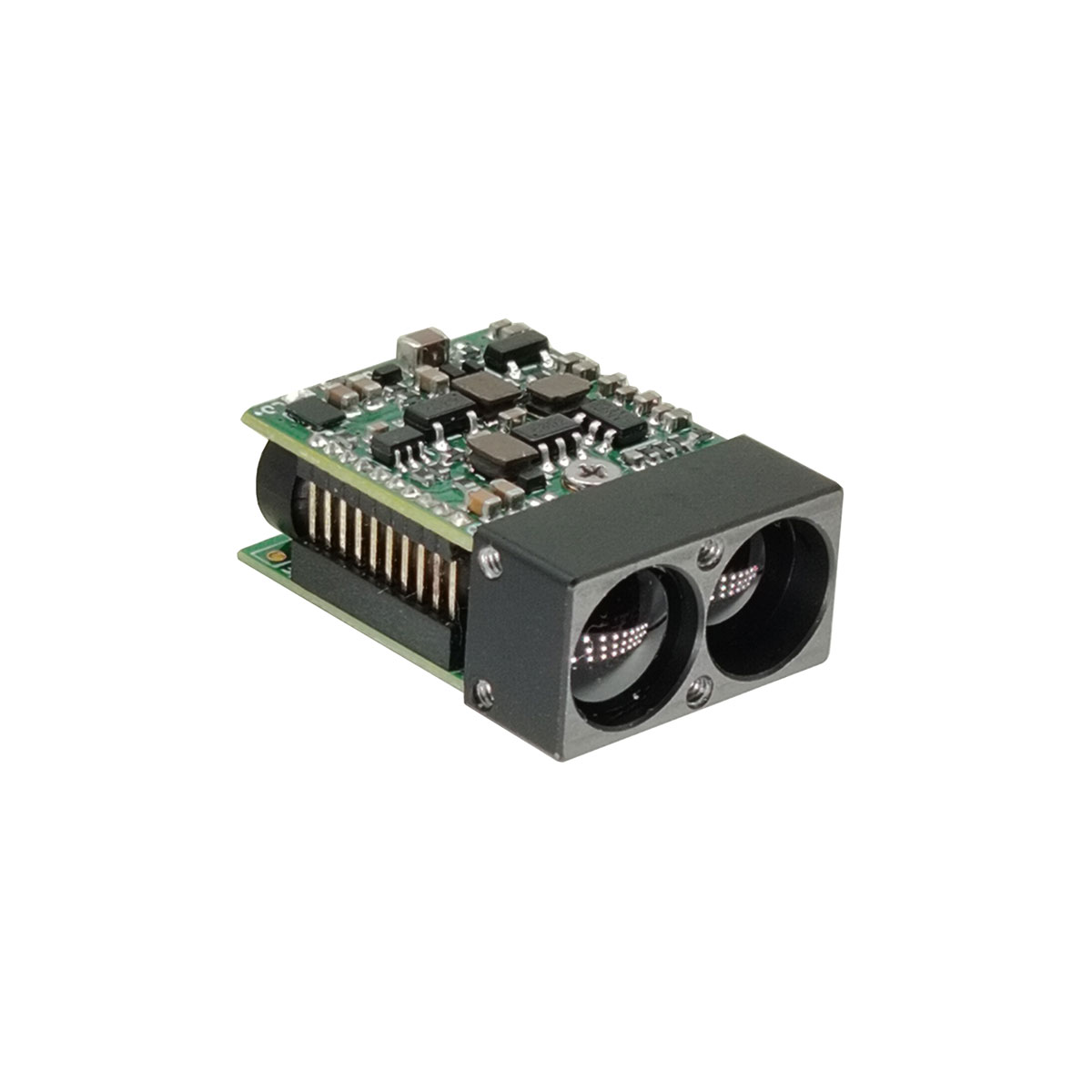

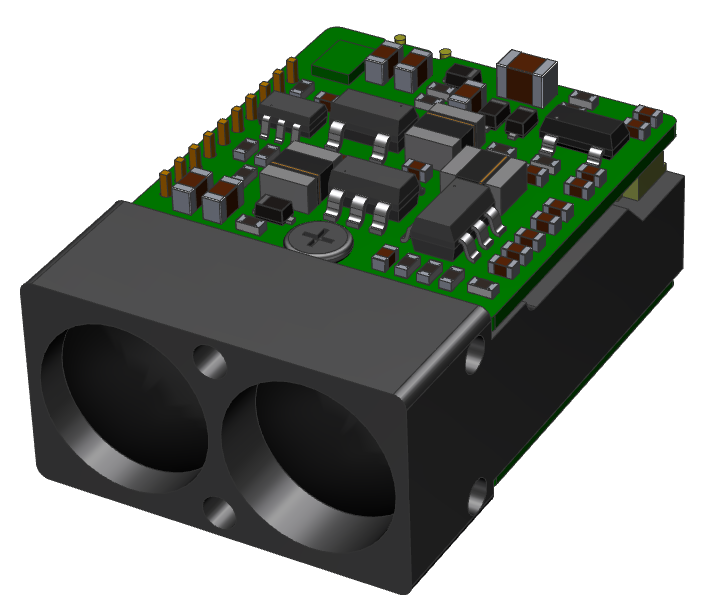

Abbildung 1 Produktaussehen
Die äußeren Abmessungen der mechanischen und optischen Schnittstellen sind in Abbildung 2 dargestellt.
Abbildung 2 Mechanisches und optisches Schnittstellendiagramm
Elektrische Schnittstelle
Versorgungsspannung: 3,3 V (kann auf 3,3 V ~ 5 V vorgespannt werden);
Kommunikationstyp: UART-TTL (3,3 V);
Spitzenanlaufstrom: ≤ 680 mA;
Standby-Stromverbrauch: ≤ 0,6 W;
Durchschnittlicher Stromverbrauch: ≤ 0,8 W bei 1 Hz ;
Spitzenstromverbrauch für Distanzmessung: ≤ 1,35 W bei 1 Hz ;
Leckstrom: < 50uA;
Reaktionszeit beim Einschalten: ≤ 100 ms
Das obere Computerende führt Vernetzungstests mit dem 0,8WTB-6AWB-01-Stecker (Yueqing Huabao) des Distanzmessgerätendes über den 0,8WTB-6Y-2-Stecker durch. Die Definitionen der Stromversorgungs- und Kommunikationsanschluss-Pins für den Entfernungsmesser sind in der folgenden Tabelle aufgeführt.
Tabelle 2 Definition des elektrischen Pins des Produkts
| Stift | Beschriftung | Definition der elektrischen Eigenschaften | Signalrichtung |
| 1 | Power-EN | ||
| 2 | TTL_RXD | Signaleingangsanschluss | Host-Computer zum Entfernungsmesser |
| 3 | TTL_TXD | Signalausgangsanschluss | Entfernungsmesser zum Host-Computer |
| 4 | NC | ||
| 5 | Netzteil+ | ||
| 6 | GND |

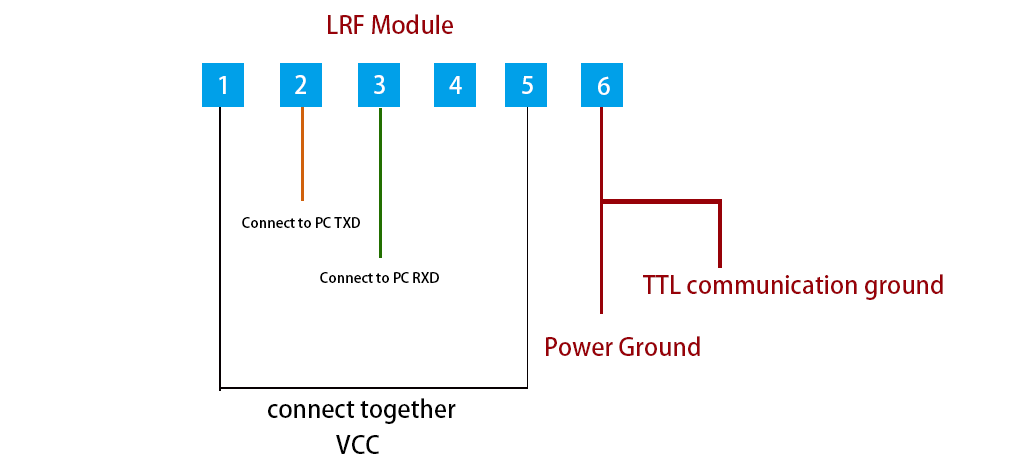

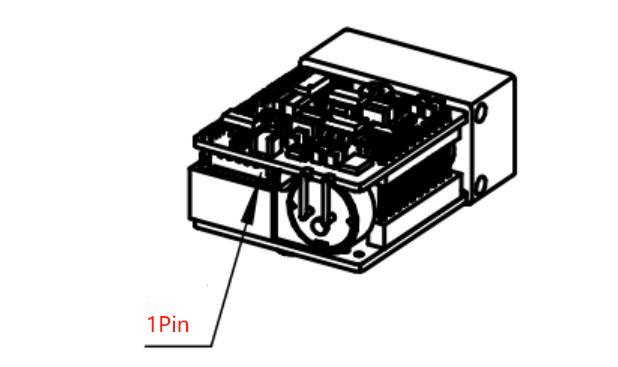

Abbildung 3: 1 Pin
Elektrischer Anschlussplan
Baudrate: 115200 Bit/s (Standard)/9600 Bit/s/38400 Bit/s/57600 Bit/s;
Einzelbyte-Übertragungsformat: Enthält 1 Startbit, 8 Datenbits, keine Prüfsumme, 1 Stoppbit, 8-Bit-Daten werden zuerst an das niedrigere Bit und dann an das höhere Bit übertragen.
Hinweis: Verifizierungscode senden=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;
Prüfsumme empfangen=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | 0x88 | 0xFF | 0xFF | 0xFF | 0xFF | 0x84 |
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | 0x88 | Status | 0xFF | DATA_H | DATA_L | Bestätigungscode |
Status=0, Einzelmessung fehlgeschlagen; DATA_H=0xFF,DATA_L=0xFF; status=1, Einzelmessung erfolgreich; DATAH_=High-Byte des Messergebnisses; DATA_L=Low-Byte des Messergebnisses.
Hinweis: Verifizierungscode senden=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;
Prüfsumme empfangen=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | Freq | 0xFF | 0xFF | 0xFF | 0xFF | Bestätigungscode |
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | Freq | Status | 0xFF | DATA_H | DATA_L | Bestätigungscode |
Status=0, Kontinuierlicher Messfehler; DATA_H=0xFF,DATA_L=0xFF; status=1, Kontinuierliche Messung erfolgreich; DATAH_=High-Byte des Messergebnisses; DATA_L=Low-Byte des Messergebnisses.
Freq=0x89, 1Hz-Bereich; Freq=0xB9, 5-Hz-Bereich; Freq=0xC9, 10-Hz-Bereich; Freq=0xF9, Achsenkalibrierungsmodus (sendet den Achsenkalibrierungsstatus einmal nach Erhalt des Kalibrierungsbefehls zurück).
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | 0x8E | 0xFF | 0xFF | 0xFF | 0xFF | 0x8A |
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | 0x8E | Status | 0xFF | 0xFF | 0xFF | Bestätigungscode |
Status=0, Kontinuierliche Messung konnte nicht beendet werden; status=1, Kontinuierliche Messung erfolgreich abschließen.
Hinweis: Die Daten werden im Hexadezimalformat zurückgegeben und alle Datenergebnisse werden durch Multiplikation der tatsächlichen Daten mit 10 ausgegeben.
Beispiel: dist=2000,3m, Ausgabedaten sind 20003, konvertiert in Hexadezimalzahl als 4E23, d. h. Daten1=0x4E, Daten2=0x23.
