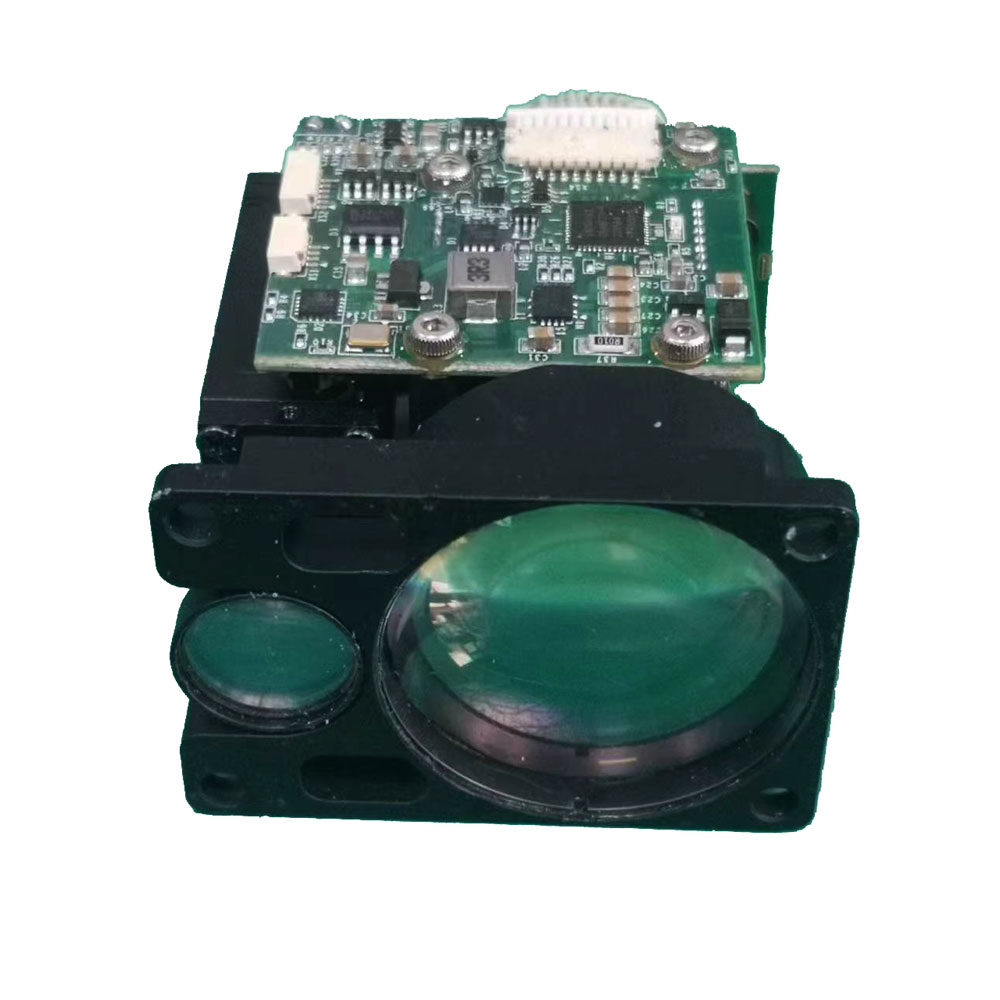

1535nm 16 km Laser -Entfernungsmodul

Das Jioptics 1535nm STA0816 1535nm 16 km Laser -Entfernungsmodul ist speziell für die OEM -Integration ausgelegt und kann eine genaue Messung für Brandschutzsysteme, Flugzeuge/UAV, Tank/UGA, Schiffe, Grenzüberwachungssysteme und andere Anwendungen ermöglichen.
Maximaler Bereich ≥ 16000 m
Bereich 2,3 × 2,3 m Zielgröße ≥ 8000 m
Entfernungsmessgenauigkeit ± 1 m
Messgenauigkeit ≥ 98%
Gewicht ≤ 89,5 g

Modell:STA0816

Anfrage absenden

Produktbeschreibung

Laser rangefinder is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target Sperren und geben Sie das Flag -Signal aus, das am Ziel gesucht wurde, und starten Sie dann die Abstandsdaten über die Ausgangsschnittstelle auf den oberen Computer

Die Hauptmerkmale des Laser -Entfernungsmessers sind: Erkennungsentfernung, langes Volumen, kleine Gewicht und Lichtreaktionszeit schneller Erkennung und hohe Genauigkeit können mehrere Ziele erkennen, und die Daten der Ausgabezielentfernung können in das Kommunikationsnetzwerk des Schlachtfelds verschleppt werden.

Hauptleistung und technische Parameter

Laserwellenlänge	1,535 μm
Standby -Strom	0,065a @6v
Betriebsspannung	3,3 V ~ 12 V
Falsche Alarmrate	≤ 1%
Fast Testrate	98%
Mindestprüfbereich	30 m
Ranging	8 km (2,3 x 2,3 m Auto), großes Ziel von 16 km;
Genauigkeit	± 1 m
Arbeitsfrequenz	1 Hz, 5 Hz, Notfall 10 Hz;
Divergenzwinkel	≤ 0,4mrad
Auswahl der ersten und letzten Ziele
Ausgabeschnittstelle	RS422
Lagerung	Speicherleben von 12 Jahren
Umwelteigentum
2 Stellentemperatur	-40 ° C ~+ 55 ° C.
Lagertemperatur	-50 ° C ~ + 70 ° C.

Schnittstellenmodus

Die externe Schaltungsschnittstelle von Laser-Entfernungsfinder nimmt eine externe Socket mit einer externen Stromschnittoberfläche und der Datenkommunikationsfunktion der externen Socket 1,25 mm Abstand 8-Core-Sockel an. In der folgenden Tabelle sind spezifische Stifte angezeigt:

Stift	Definition	Funktion	Leiterfarbe	Anmerkungen
1	T+	Kommunikationssignal	Rot	Mit PC RX+ verbunden
2	T-	Kommunikationssignal	Schwarz	Mit PC RX- angeschlossen
3	R-	Kommunikationssignal	Gelb	Mit PC TX- verbunden
4	R+	Kommunikationssignal	Grün	Connected to PC TX+
5	GND	Kommunikationsplatz	Blau
6	GND	Stromversorgungsgelände	Weiß
7	+8v/1a	Gesamtleistung	orange	Verflechten
8	+8v/1a	Gesamtleistung	braun	Verflechten

Rangerfindermodulgröße

Anwendungsszenario

Jioptics 1535nm 16 km Laser -Entfernungsmodule werden in militärischen oder öffentlichen Szenen (unbemannte Luftfahrzeuge, photoelektrische Schoten, thermische Bildgebungsgeräte usw.) häufig verwendet.
