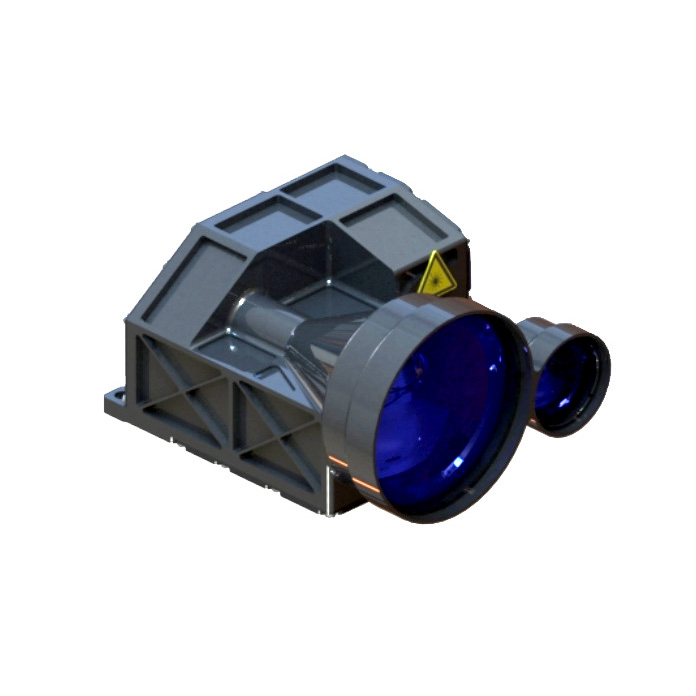

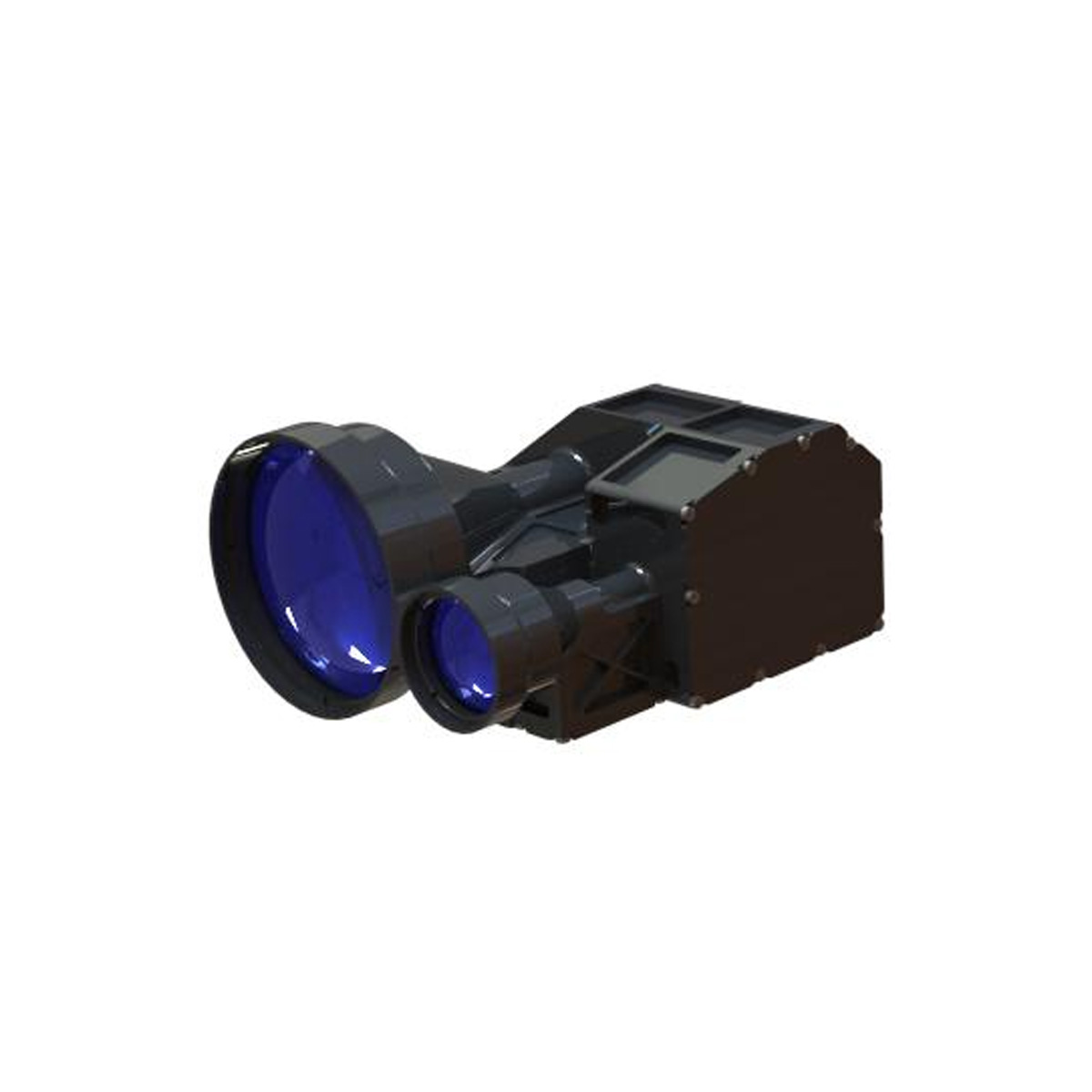

17 km Entfernungsmodul

STA-D1721Y 17 km Entfernungsmodul nimmt das 1535 nm Erbiumglaslasermodul unabhängig von Jioptics entwickelt, das die Eigenschaften eines geringen Stromverbrauchs, der kompakten Struktur, der hohen Präzision, der langen Messentfernung und der Sicherheit des Menschen aufweist.

Anfrage absenden

Produktbeschreibung

Maximaler Messbereich: 17000 m (Auto) ； 21000 m (Wand) ； 25000 m （Typisches Ziel）
Ranggenauigkeit ± 1 m
Messgenauigkeit ≥ 98%
Gewicht ≤ 600 g

17 km Entfernungsmodulfunktionen

1. Integriertes Design der gesamten Struktur, des Schocks und der Schwingungswiderstand, die Schaltung nimmt die Sub-Warehouse-Dichtungsdesign, die Auslegung der Leistungsisolierung, die starke elektromagnetische Kompatibilität, eine hohe Zuverlässigkeit und eine starke Anpassungsfähigkeit der Umwelt an.
2. Der Lichtweg ist vollständig versiegelt, staubdes und wasserdichtes Dampfdesign, der gesamte Prozess der ultra-verarbeiteten Umgebungsproduktion, kann auf komplexe Umgebung, geringe Anforderungen für die Installationsumgebung, eine starke Anpassungsfähigkeit angewendet werden.
3. Die interne Grenzfläche des Schaltkreises übernimmt den direkten und zuverlässigen Schweißdrahtverbindungsverfahren, der den Kurzschluss oder den schlechten Kontakt vermeiden kann, der durch die Lockerung, Oxidation und Wasserdampf des Steckers verursacht wird und die Zuverlässigkeit und Lebensdauer des Produkts verbessert.

Produktleistungsindex für STA-D1721Y Laser-Entfernungsmodul

Artikel	Index
Modell	STA-D1721Y
Betriebswellenlänge	1535 nm ± 10 nm
Reichweite	120m-21000m
Rangleichtigkeit	25000 m	Typisches Ziel
	21000 m	Großes Ziel, Sichtbarkeit ≥ 25 km
	17000m	Sichtbarkeit ≥ 25 km, Ziel mit 0,3 Reflexionsvermögen für 2,3 m × 4,6 m Auto
Kommunikationsschnittstelle	RS422
Luftfeuchtigkeit	≤ 80%
Ranggenauigkeit	± 1 m
Genauigkeitsrate	≥ 98%
Reichweite	≤ 50 m
Divergenzwinkel	≤ 0,5mrad
Ranghäufigkeit	1 Mal, 1Hz
Größe	≤ 144 mm × 108 mm × 75 mm
Stromspannung	18 V ～ 36 V
Arbeitsstromverbrauch	Durchschnittlicher Stromverbrauch: ≤ 6w
Standby -Stromverbrauch	2.5W
Arbeitstemperatur	-40 ℃～+60 ℃
Lagertemperatur	-55 ℃～+70 ℃
Gewicht	≤ 600 g
