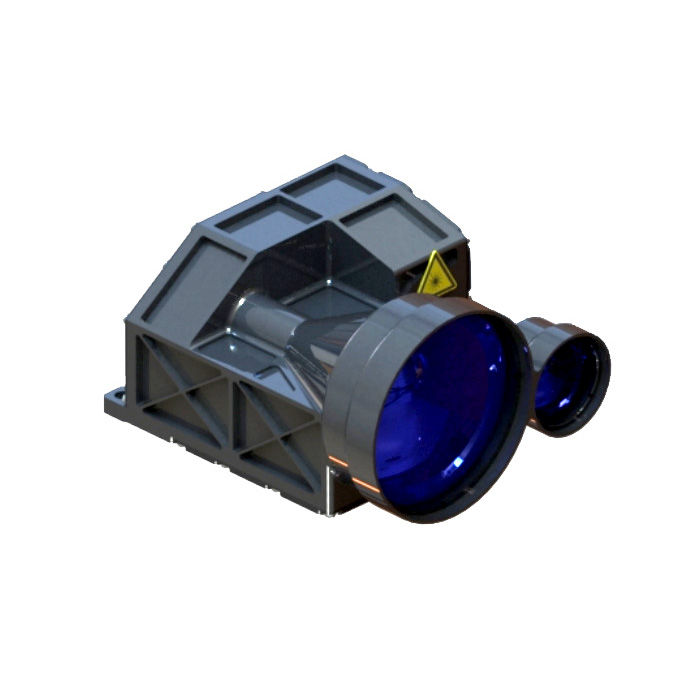

20 km Entfernungsmodul

STA-D2025Y 20 km Entfernungsmodul nimmt das 1535 nm Erbiumglaslasermodul unabhängig von der JIOPTICS entwickelt, das die Eigenschaften des geringen Stromverbrauchs, der kompakten Struktur, der hohen Präzision, der langen Messentfernung und der Sicherheit des Menschen aufweist.

Anfrage absenden

Bewertung: 5.0

(Bewertungsanzahl: 1)

Produktbeschreibung

Maximaler Messbereich: 20000 m (Fahrzeug) 23000 m (weißes Gebäude) 25000 (typisches Ziel)
Ranggenauigkeit ± 3 m
Messgenauigkeit ≥ 98%
Gewicht ≤ 640 g

20 km Entfernungsmodulfunktionen

1. Integriertes Design der gesamten Struktur, des Schocks und der Schwingungswiderstand, die Schaltung nimmt die Sub-Warehouse-Dichtungsdesign, die Auslegung der Leistungsisolierung, die starke elektromagnetische Kompatibilität, eine hohe Zuverlässigkeit und eine starke Anpassungsfähigkeit der Umwelt an.
2. Der Lichtweg ist vollständig versiegelt, staubdes und wasserdichtes Dampfdesign, der gesamte Prozess der ultra-verarbeiteten Umgebungsproduktion, kann auf komplexe Umgebung, geringe Anforderungen für die Installationsumgebung, eine starke Anpassungsfähigkeit angewendet werden.
3. Die interne Grenzfläche des Schaltkreises übernimmt den direkten und zuverlässigen Schweißdrahtverbindungsverfahren, der den Kurzschluss oder den schlechten Kontakt vermeiden kann, der durch die Lockerung, Oxidation und Wasserdampf des Steckers verursacht wird und die Zuverlässigkeit und Lebensdauer des Produkts verbessert.

Produktleistungsindex für STA-D2025X Laser-Entfernungsmodul

Artikel	Index
Modell	STA-D2025Y
Betriebswellenlänge	1535 nm ± 10 nm
Reichweite	300m-25000m
Rangleichtigkeit	25000 m	Typisches Ziel, Sichtbarkeit ≥ 25 km
	23000 m	Großes Ziel, Sichtbarkeit ≥ 25 km
	20000m	Sichtbarkeit ≥ 25 km, Ziel mit 0,3 Reflexionsvermögen für 2,3 m × 4,6 m Fahrzeuge
Kommunikationsschnittstelle	RS422
Luftfeuchtigkeit	≤ 80%
Ranggenauigkeit	± 3 m
Genauigkeitsrate	≥ 98%
Reichweite	≤ 50 m
Divergenzwinkel	≤ 0,5mrad
Ranghäufigkeit	1 Zeit, 1Hz, 5Hz
Größe	≤ 144 mm × 108 mm × 75 mm
Stromspannung	22V ～ 34 V
Arbeitsstromverbrauch	Durchschnittlicher Stromverbrauch: ≤ 10W
Standby -Stromverbrauch	≤3W
Arbeitstemperatur	-40 ℃～+60 ℃
Lagertemperatur	-55 ℃～+70 ℃
Gewicht	≤ 640g
