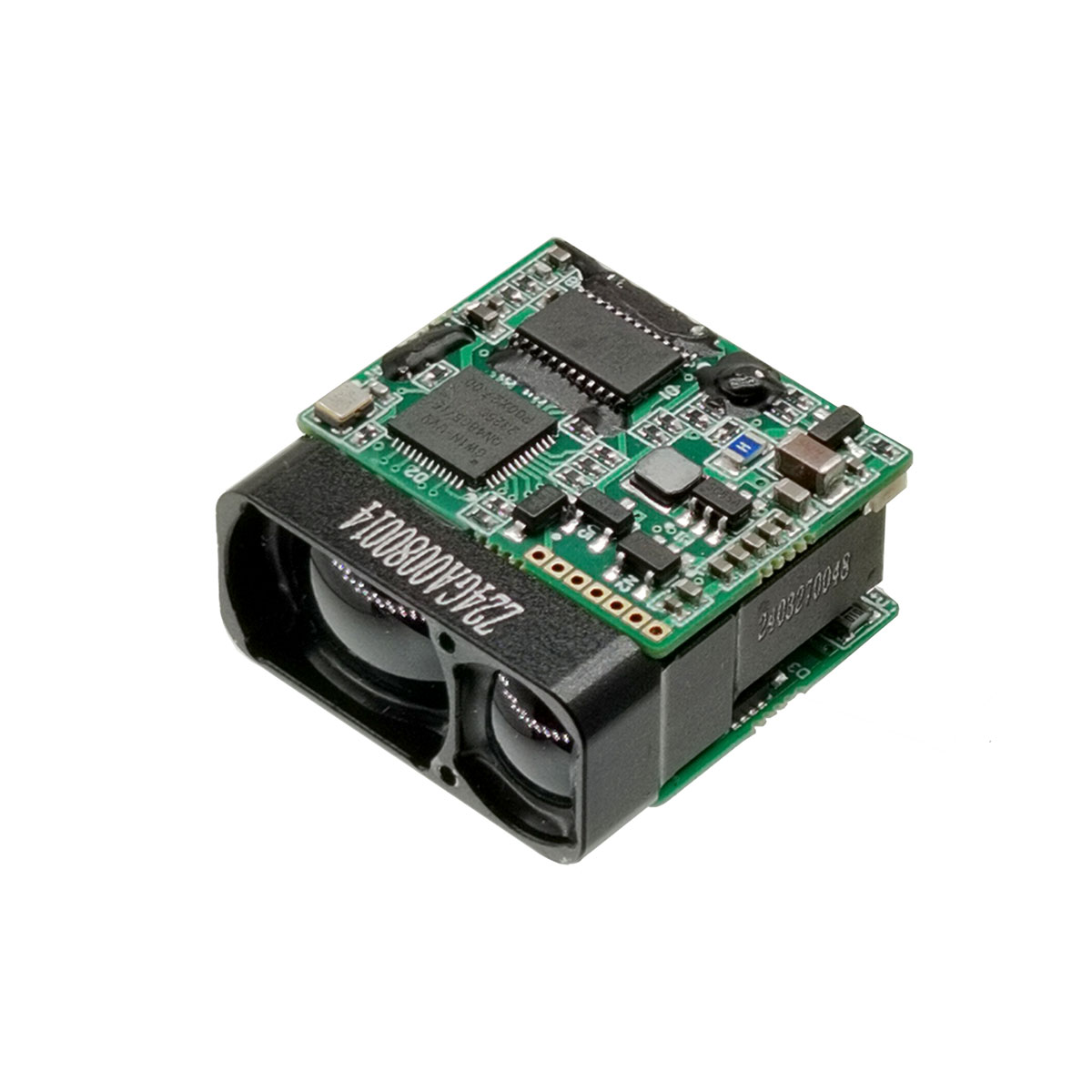

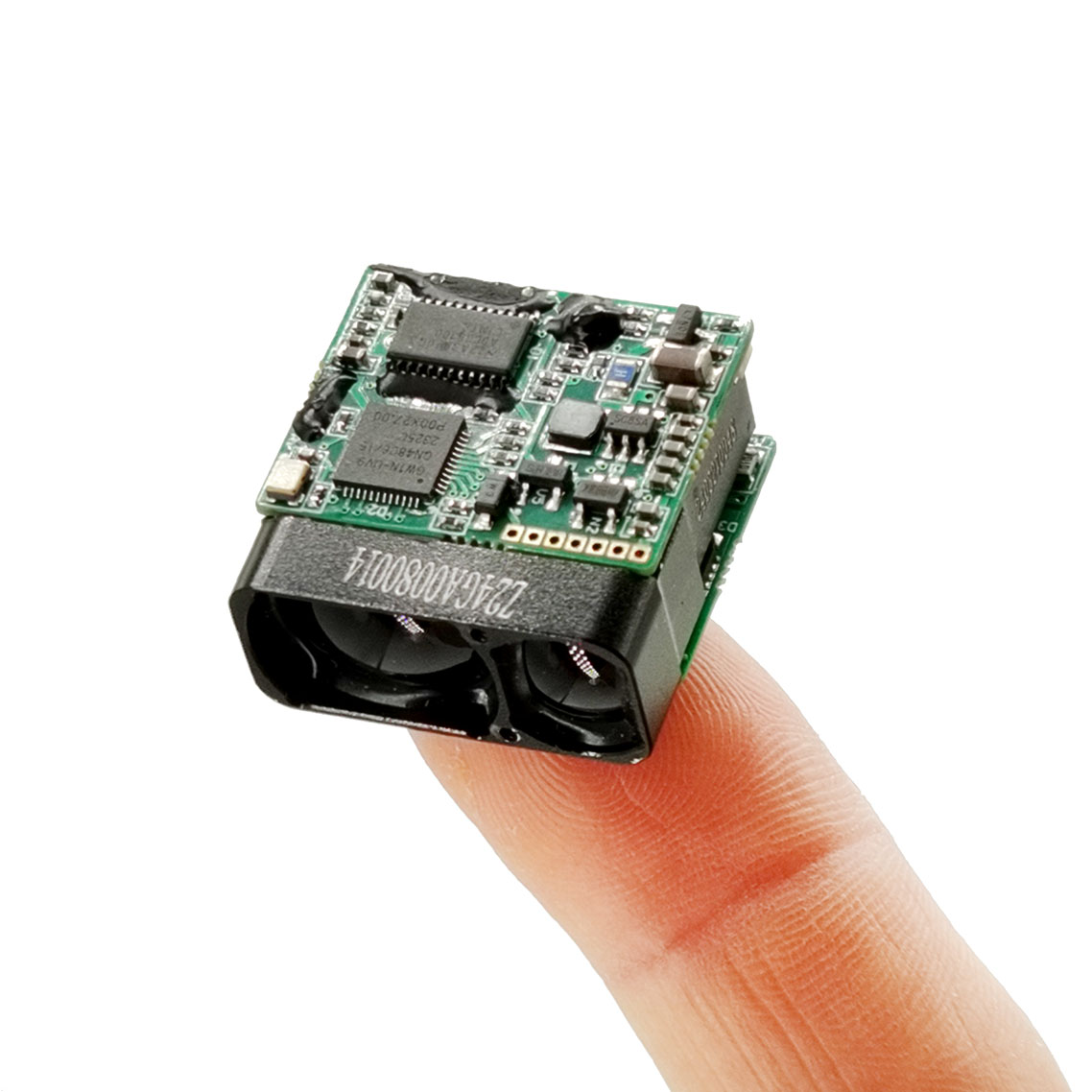

Das Miniatur-Laserentfernungsmodul STA-D20X verwendet einen 905-nm-Halbleiterlaser, der sich durch große Reichweite, geringen Stromverbrauch, geringe Größe und Augensicherheit auszeichnet. Es eignet sich sehr gut für die Integration kleiner unbemannter Luftfahrzeugkapseln, tragbarer Nachtsichtgeräte, Wärmebildgeräte und anderer Geräte.
Maximale Reichweite: 2000 m
An Ranging-Modul senden:
a) Empfangs- und Sendekomponenten;
Gewicht: 10 g ± 0,5 g
Halbleiterlasertechnologie: Überlegene Zuverlässigkeit, Kompaktheit und geringerer Stromverbrauch als herkömmliche Flugzeitentfernungsmesser (TOF), was die Integration in tragbare und platzbeschränkte Geräte ermöglicht.
| Seriennummer | Projektname | STA-D20X |
| 1 | Sicherheit des menschlichen Auges | Ja |
| 2 | Laserwellenlänge | 905 nm |
| 3 | Laserdivergenzwinkel | 1×6mrad |
| 4 | Empfangssichtfeld | ~20mrad |
| 5 | Senderkaliber | Φ10×7,5mm |
| 6 | Empfangskaliber | Φ15×10mm |
| 7 | Reichweite | 5~2000m |
| 8 | Entfernungsgenauigkeit | ±1m |
| 9 | Frequenz messen | b) Standby-Stromverbrauch: ≤ 0,8 W; |
| 10 | Genauigkeitsrate | ≥98 % |
| 11 | Fehlalarmrate | ≤1 % |
| 12 | Datenschnittstelle | UART (TTL_3,3 V) |
| 13 | Versorgungsspannung | Gleichstrom 3–5 V |
| 14 | Stromverbrauch | Standby: ≤0,6 W bei 3,3 V; Betrieb: ≤1 W bei 3,3 V; |
| 15 | ||
| 16 | Gewichte | 10 ± 0,5 g |
| 17 | Größe (L×B×H) | ≤26×25×13,5 mm |
| 18 | Betriebstemperatur | -20~+60℃ |
| 19 | Lagertemperatur | -30~+60℃ |
| 20 | Schock | 1200g, 1ms |
| 21 | Vibration | 5~50~5Hz, 1 Oktave/Min., 2,5g |
| 22 | Zuverlässigkeit | MTBF≥1500h |
| 23 | Startzeit | ≤200ms; |
| 24 | Elektrische Schnittstelle | Sockel: 0.8WTB-6AB-01Stecker: 0.8WTB-6Y-2 |

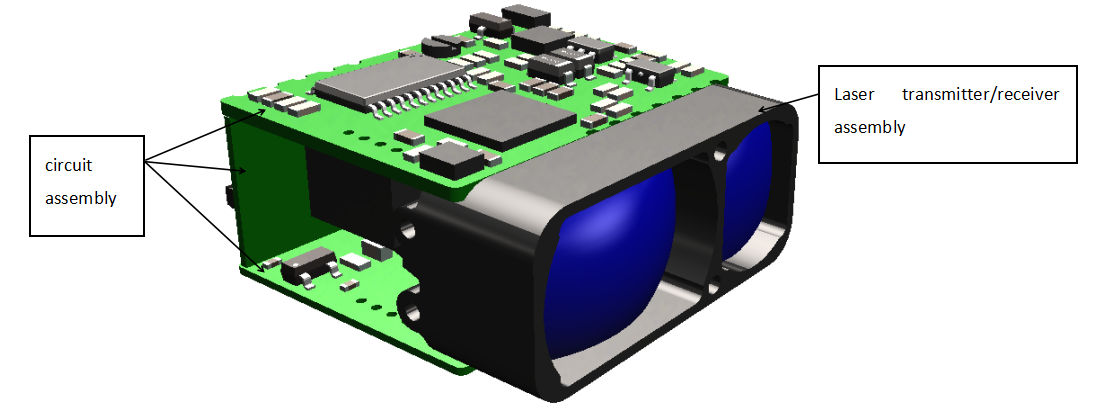

Die Hauptkomponenten des Laser-Entfernungsmesserprodukts sind wie folgt:
a) Empfangs- und Sendekomponenten;
b) Schaltungskomponenten: 26 mm × 25 mm × 13,5 mm (L × B × H), das Gewicht beträgt ≤ 10 g ± 0,5 g und sein Aussehen ist in Abb. 1 dargestellt.
Abbildung 1 Produktaussehen

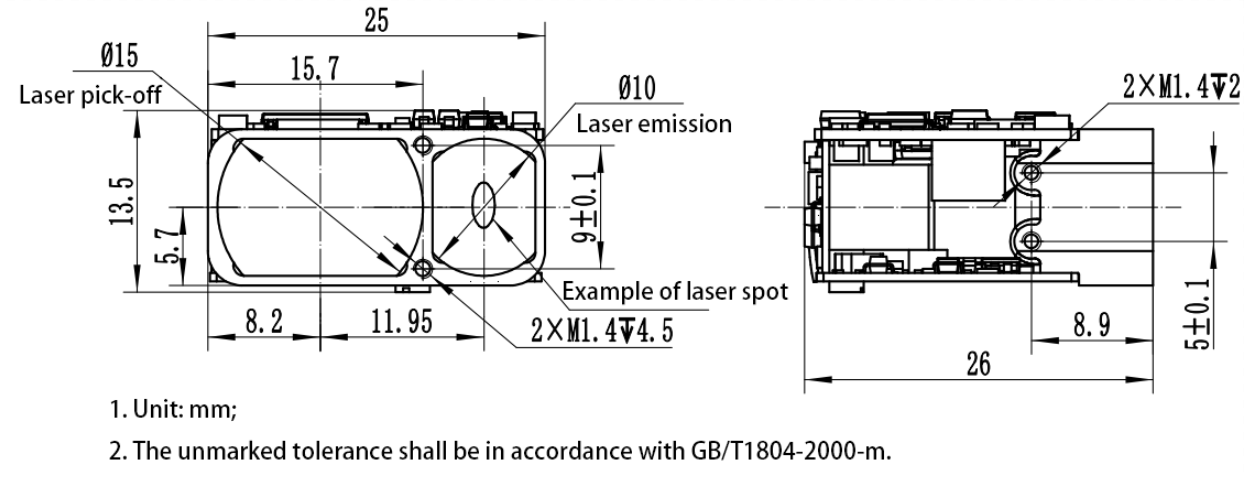

Die äußeren Abmessungen der mechanischen und optischen Schnittstellen sind in Abbildung 2 dargestellt.
Abbildung 2 Mechanisches und optisches Schnittstellendiagramm
Elektrische Schnittstelle
Die Anforderungen an die elektrische Schnittstelle lauten wie folgt:
a) Versorgungsspannung: 3 V ~ 5,5 V (typischer Wert 3,3 V oder 5 V);
b) Standby-Stromverbrauch: ≤ 0,8 W;
c) Durchschnittlicher Stromverbrauch: ≤ 1W;

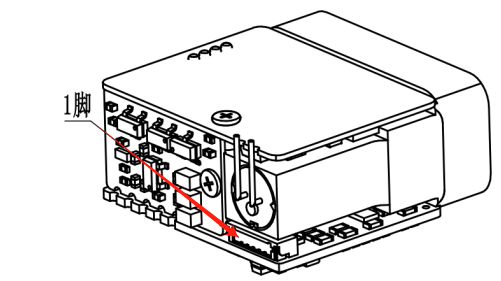

d) Das obere Computerende führt Vernetzungstests mit dem 0,8WTB-6AB-01-Stecker (Yueqing Huabao) des Entfernungsmessgerätendes über den 0,8WTB-6Y-2-Stecker durch. Die Definitionen der Stromversorgungs- und Kommunikationsanschlussstifte am Entfernungsmesserende sind in Tabelle 1 dargestellt, und die Positionen der Anschlussstifte sind in Abbildung 3 dargestellt.
Tabelle 2 Definition des elektrischen Pins des Produkts
| Stift | Beschriftung | Definition der elektrischen Eigenschaften | Signalrichtung |
| 1 | Power-DE | ||
| 2 | TTL_RXD | Signaleingangsanschluss | Host-Computer zum Entfernungsmesser |
| 3 | ≥98 % | Signalausgangsanschluss | Entfernungsmesser zum Host-Computer |
| 4 | NC | ||
| 5 | Netzteil+ | ||
| 6 | GND |

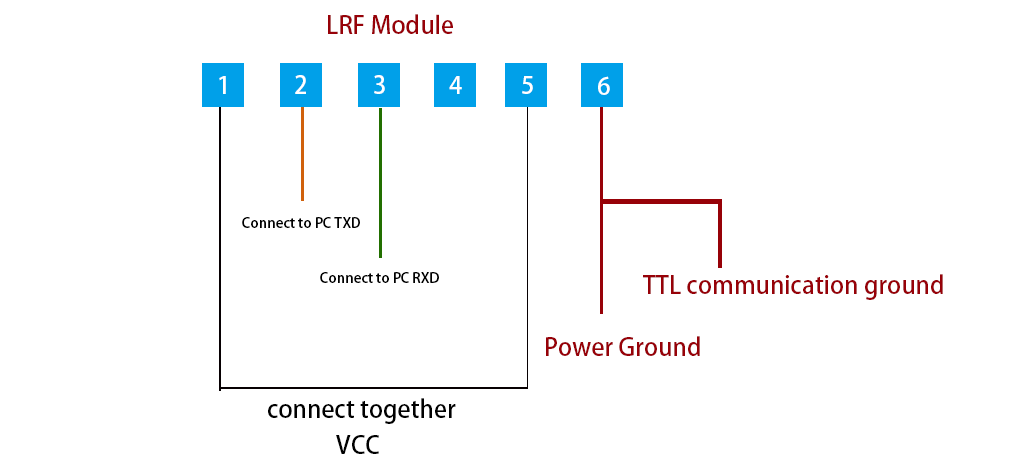

Elektrischer Anschlussplan
uBaudrate: 115200bps;
u Einzelbyte-Übertragungsformat: einschließlich 1 Startbit, 8 Datenbits, keine Prüfung, 1 Stoppbit, 8-Bit-Daten werden zuerst im Low- und dann im High-Modus übertragen;
Hinweis: Senden Sie den Bestätigungscode = Byte 3 + Byte 4 + Byte 5 + Byte 6 + Byte 7;
Empfangener Bestätigungscode = Byte 1 + Byte 2 + Byte 3 + Byte 4 + Byte 5 + Byte 6 + Byte 7.
An das Ranging-Modul senden
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | 0x88 | 0xFF | 0xFF | 0xFF | 0xFF | Code prüfen |
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | 0x88 | Status | 0xFF | DATA_H | DATA_L | Code prüfen |
Status=0, einzelne Messung schlägt fehl; DATA_H=0xFF, DATA_L=0xFF; Status=1, Einzelmessung erfolgreich; DATA_H=High-Byte des Messergebnisses; DATA_L=Low-Byte des Messergebnisses.
Hinweis: Senden Sie den Bestätigungscode = Byte 3 + Byte 4 + Byte 5 + Byte 6 + Byte 7;
Empfangener Bestätigungscode = Byte 1 + Byte 2 + Byte 3 + Byte 4 + Byte 5 + Byte 6 + Byte 7.
An das Ranging-Modul senden
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | Freq | 0xFF | 0xFF | 0xFF | 0xFF | Code prüfen |
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | Freq | Status | 0xFF | DATA_H | DATA_L | Code prüfen |
Status=0, kontinuierliche Messung schlägt fehl; DATA_H=0xFF, DATA_L=0xFF; Status=1, kontinuierliche Messung erfolgreich; DATA_H=High-Byte des Messergebnisses; DATA_L=Low-Byte des Messergebnisses.
Freq=0x89,1Hz für Ranging; Freq=0xA9,2Hz für Bereichsmessung; Freq=0xB9,5Hz für Bereichsmessung; Freq=0xF9 für den Achsenkalibrierungsmodus (der Achsenstatus wird nach Erhalt der Achsenkalibrierungsanweisung einmalig zurückgesendet).
An Ranging-Modul senden:
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | 0x8E | 0xFF | 0xFF | 0xFF | 0xFF | Code prüfen |
Abbildung 1 Produktaussehen
| Byte | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Beschreibung | 0x55 | 0xAA | 0x8E | Status | 0xFF | 0xFF | 0xFF | Code prüfen |
Status=0, die kontinuierliche Messung konnte nicht abgeschlossen werden; Status = 1, die kontinuierliche Messung wurde erfolgreich abgeschlossen.
Hinweis: Die Daten werden hexadezimal zurückgegeben und alle Datenergebnisse werden durch Multiplikation der realen Daten mit 10 ausgegeben.
Beispiel: dist = 2000,3 m, die Ausgabedaten sind 20003 und werden in Hexadezimalzahl als 4E23 konvertiert, d. h. Daten1 = 0x4E und Daten2 = 0x23.
