3 km Range Findermodul
  • 3 km Range Findermodul3 km Range Findermodul

3 km Range Findermodul

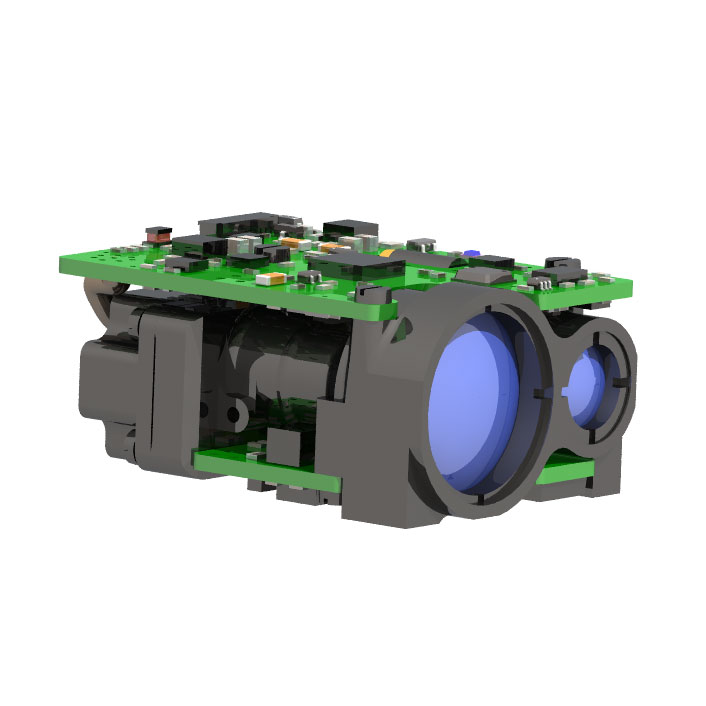

Das STA-D0306X 3 km Range-Findermodul nimmt das von Jioptics unabhängig von Jioptics entwickelte Eye-Safe-Erbium-Glaslasermodul an, das die Eigenschaften von geringem Stromverbrauch, geringer Größe, hoher Präzision und Augensicherheit aufweist.

Anfrage absenden

Produktbeschreibung

Maximaler Messbereich: 3000 m (2,3 x 2,3 m) 6000 m (typisches großes Ziel)
Ranggenauigkeit ± 1 m
Messgenauigkeit ≥ 98%
Gewicht ≤ 58 g

3 km Reichweite Findermodulfunktionen

1. Einführung selbst entwickelter 1535 nm Erbiumglaslaser, integriertes strukturelles Design und Mehrpunktversiegelungsinstallationsmethode auf der Vorderseite, starke Fähigkeit zur Fehlausrichtung, hohe Haltbarkeit, langes Arbeitsleben und Augensicherheit;
2. kleines Sichtfeld, nicht thermische Empfangs -optische Designtechnologie mit gutem Lichtgeräuschunterdrückungsfähigkeit und breitem Temperaturleistung.
3. Die interne Grenzfläche der Schaltung nimmt ein direktes und zuverlässiges Schweißdrahtverbindungsprozess an und kann Kurzschaltungen oder schlechte Kontakte vermeiden, die durch lose Anschlüsse, Oxidation und Wasserdampf verursacht werden, die Produktzuverlässigkeit und Lebensdauer der Produkte verbessern.

3 km Range Finder Modul Leistungsindex

Artikel Index
Modell STA-D0306X
Betriebswellenlänge 1535 nm ± 10 nm
Reichweite 15-6000 m
Rangleichtigkeit 6000 m Typisches großes Ziel, Sichtbarkeit ≥ 16 km
3000 m Sichtbarkeit ≥ 8 km, Ziel mit 0,3 Reflexionsvermögen für 2,3 m × 2,3 m Fahrzeuge
Kommunikationsschnittstelle RS422/TTL
Luftfeuchtigkeit ≤ 60%
Ranggenauigkeit ± 1 m
Genauigkeitsrate ≥ 98%
Divergenzwinkel ≤ 0,5mrad
Ranghäufigkeit 1 Zeit, 1Hz, 5Hz, 10 Hz
Größe ≤ 50 mm × 36,5 mm × 24 mm
Stromspannung 4,8 V ~ 8,5 V / 10 V ~ 14 V (2 Optionen 1)
Arbeitsstromverbrauch Durchschnittlicher Stromverbrauch: ≤ 2W
Standby -Stromverbrauch ≤ 0,5W
Arbeitstemperatur -40 ℃~+60 ℃
Lagertemperatur -55 ℃~+70 ℃
Gewicht ≤ 58g

Strukturinstallationsschnittstelle



3 km Range Findermodulfunktion

● Laser -Rangierungsfunktion;
● Funktionen und Temperatursammlungsfunktion;
● Entfernungsgating -Funktion;
● Erst- und letzte Ziel -Laufzeitfunktion;
● Selbstprüfungsfunktion;

Elektrische Schnittstelle

Der Querverknüpfungstest zwischen dem oberen Computerende und dem DF52-10p-0,8C-Stecker des RangeFinder-Endes wird über den DF52-10S-0,8H-Stecker realisiert. Die PIN -Definition des Netzteils und des Kommunikationsports des RangeFinder -Endes ist in der folgenden Tabelle (Empfang und Senden von Relativ zum Entfernungsmesser) angezeigt, und die Position des Anschlussverbindungsstift 1 ist in der folgenden Abbildung dargestellt.

PIN -Definition des Stromversorgungs- und Kommunikationsports am Ende der Entfernung

Stift Etikett Definition der elektrischen Eigenschaften Notizen
P-1 Vin+ Positiver Pol des Eingangsleistung Versorgung LRF -Stromversorgung
P-2 Vin- Negativpol in Eingangsleistung
P-3 Com Negativpol in Eingangsleistung
P-4 Com
P-5 RS422_TXD+ Signalausgangsanschluss Bereichsfinder zum oberen Computer
P-6 Rs422_txd-
P-7 Rs422_txd- Signaleingangsanschluss Oberer Computer zum Entfernungsmesser
P-8 RS422_TXD+
P-9 Ttl_rxd Signaleingangsanschluss 3,3 V TTL
P-10 Ttl_txd Signalausgangsanschluss

Position des Steckers 1 des Steckers
