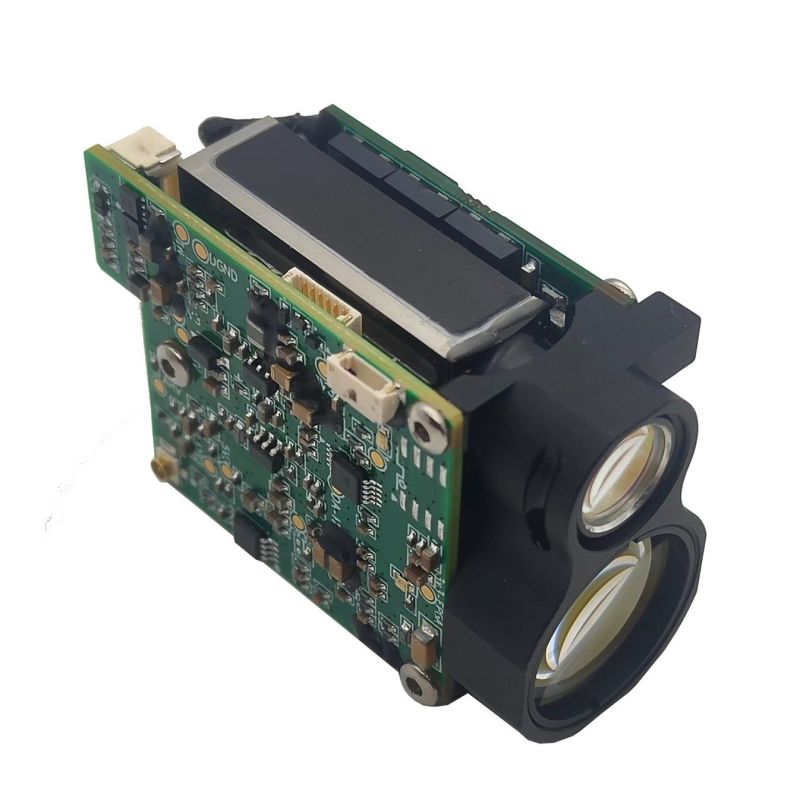

3 km Entfernungsmodul

Dieses 3Km -Entfernungsmodul verwendet 1535 nm Erbiumglaslaser als Lichtquelle, wobei die Eigenschaften eines geringen Volumens, hoher Integration, leichtem Gewicht, Messabstand, starker Nebel -Piercing -Fähigkeit usw. in harter Umgebung verwendet werden können und für mobile Handheld -Geräte, UAV, VGA und andere Systemintegration geeignet sind.

Anfrage absenden

Bewertung: 5.0

(Bewertungsanzahl: 1)

Produktbeschreibung

Als professioneller Hersteller möchten wir Ihnen ein 3 -km -Entfernungsmodul zur Verfügung stellen. Und wir bieten Ihnen den Nachverkaufsservice und die rechtzeitige Lieferung an.

Leistungsparameter

Nummer	Projektname	Leistungsindex
1	Sicherheitsniveau des menschlichen Augen	Class1/1m
2	Laserwellenlänge	1535 ± 5 nm
3	Laserdivergenzwinkel	0,6 MRAD
4	Kaliber erhalten	Φ16.5mm
5	Empfangen Sie Winkel des Ansichtsfeldes	~ 4,9 MRAD / 0,3 °
6	Maximaler Bereich	Typisches Ziel	7000 m
	Bereichsmessung (30% Reflexionsvermögen, 8 km Sichtbarkeit)	Gebäude	≥ 4000 m ；
		Fahrzeug (2,3 × 2,3 m)	≥3000m ；
		Person (1,7 × 0,5 m)	≥2000m ；
		UV (0,3 × 0,2 m) 1	≥ 1000m ；
7	Mindestbereich	20m
8	Ranggenauigkeit	± 1 m
9	Messfrequenz	1 ~ 10 Hz
10	Reichweite	≤ 20 m
11	Winkelauflösung	≤ 1mil
12	Genauigkeitsrate	≥ 98%
13	falsche Alarmrate	≤ 1%
14	Erkennung von Mehrziele	3 (maximale Zahl)
15	Datenschnittstelle	UART （TTL_3.3V）
16	Servicespannung	DC 4,5 ~ 16 in
17	Standby -Stromverbrauch	≤ 1MW
18	Durchschnittlicher Stromverbrauch	≤ 2,5W@10Hz
19	Spitzenkraftverbrauch	≤7W@12V
20	Gewicht	32 ± 1 g
21	Abmessungen (LWH)	48 × 30,5 × 21 mm
22	Arbeitstemperatur	-40 ~ +70 ℃
23	Lagertemperatur	-55 ~ +75 ℃
24	Peitsche	1600g ， 1 ms
25	vibrieren	5 ~ 50 ~ 5Hz, 1 x Frequenzbereich / min, 2,5 g
26	Temperaturhahn	+70 ℃、 -50 ℃
27	Zuverlässigkeit	MTBF ≥ 1500H
28	Funktion	Erstes und letzter Ziel / Mehrfachziel -Rangierungs- / Abstandspass / externe Leistungsregelung / kumulative Anzahl der Laser
29	Ansprechzeit	≤ 950 ms ；

5 Benutzeroberfläche

5.1 Elektrische Grenzfläche
Elektrische Benutzeroberfläche Benutzer: UART (TTL_3.3V)
Anschlussmodell: Changjiang Connector: A1257WR-S-6P, die spezifische Definition ist in der folgenden Tabelle angezeigt:

Stift	Definition	erklären
1	Macht ist	Stromversorgung, 4,5 ~ 16 V
2	Leistungsnegativ	Stromversorgung, Boden
3	Power_on	Modul -Power -Switch, TTL_3.3V -Ebene; Modul offen (> 2,7 V) und Modul geschlossen (<0,3 V);
4	UART_TX	Serienanschluss -Sender, TTL_3.3V -Ebene
5	UART_RX	Serienport Empfangsende mit einer TTL_3.3V -Ebene
6	GND	Saite

5.2 Gesamtabmessungen
STA0307 Die äußere Dimension des Rangierungsmoduls und der Benutzerinstallationsschnittstelle sind in der folgenden Abbildung dargestellt.
