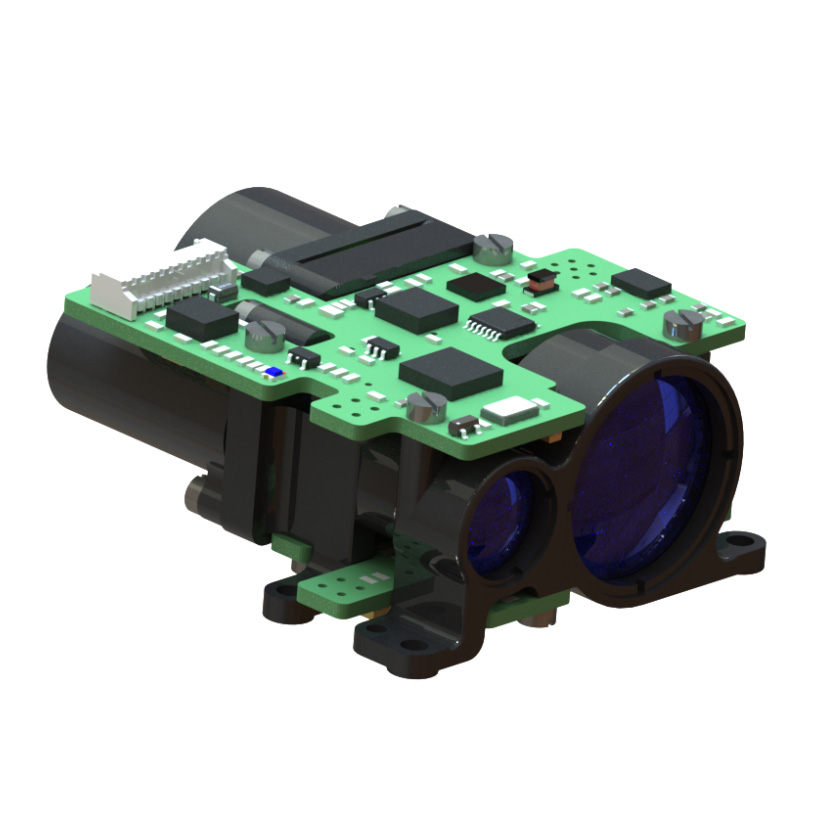

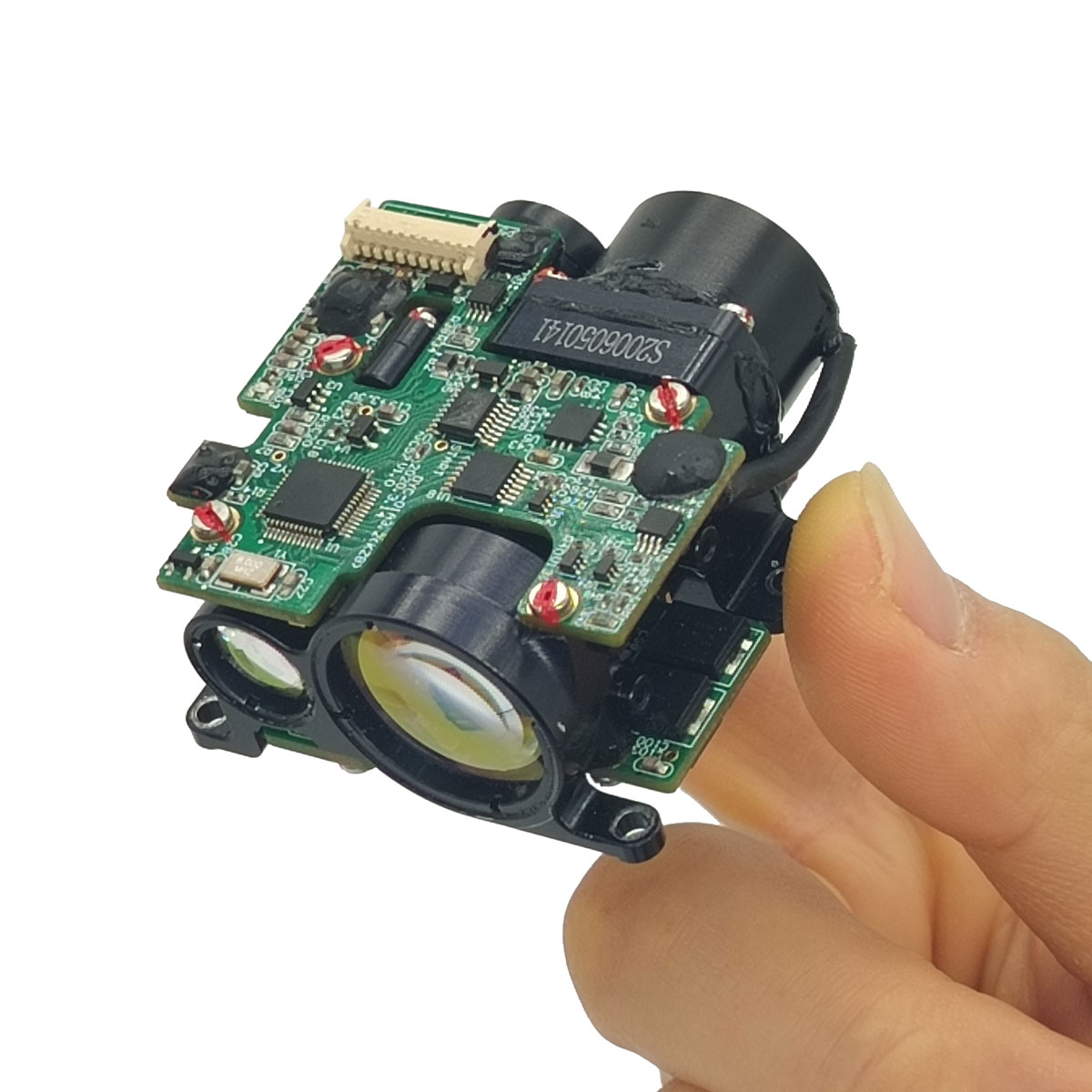

4 km Range Findermodul

Maximaler Messbereich: 4000 m (2,3 x 2,3 m) 7000 m (weiße Wand)
Ranggenauigkeit ± 1 m
Messgenauigkeit ≥ 98%
Gewicht ≤ 75 g

1. Integrierter Konfigurationsdesign und Multi-Point-Versiegelungsinstallation vorderen Endgesicht, starke Kennzeichen, hohe Haltbarkeit, langes Arbeitsleben, Augensicherheit;
2. Verwendung der nichtthermischen Empfangs-optischen Designtechnologie, mit guter optischer Rauschunterdrückungsfähigkeit, nahe der Abstandszielleistung und der optischen Leistung mit hoher und niedriger Temperatur;
3. Die interne Grenzfläche des Schaltkreises übernimmt den direkten und zuverlässigen Schweißdraht -Direktverbindungsprozess, der den Kurzschluss oder den schlechten Kontakt vermeiden kann, der durch die Lockerung, Oxidation und Wasserdampf des Steckers verursacht wird und die Zuverlässigkeit und Lebensdauer des Produkts verbessert.

Die Anforderungen an die elektrische Schnittstelle sind wie folgt:
Stromversorgungsspannung: 10 V ~ 14 V;
Durchschnittlicher Stromverbrauch: ≤ 3W;
Standby -Leistungsverbrauch: ≤ 1W;
Das obere Computerende ist mit dem Entfernungsminderende durch einen 10-Pin-Stecker mit einem Abstand von 1,25 mm vernetzt. Die Pin -Definition des Netzteils und des Kommunikationsports am Ende der Entfernung ist in der folgenden Tabelle angezeigt (Empfangen und Senden sind relativ zum Entfernungsfinder), und die Position des Stines des Anschlusses ist in der folgenden Abbildung dargestellt.

Position des Steckers 1 des Steckers
