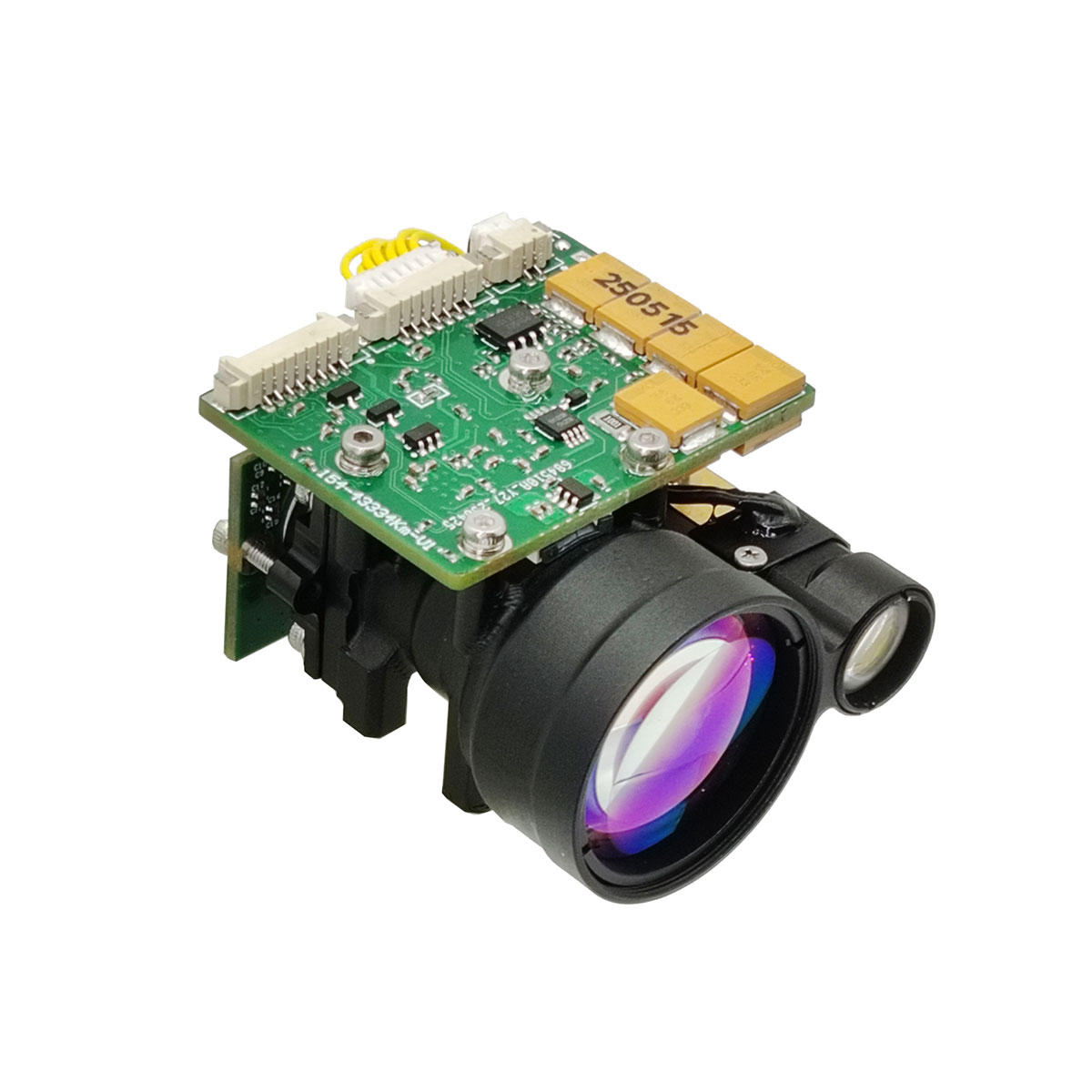

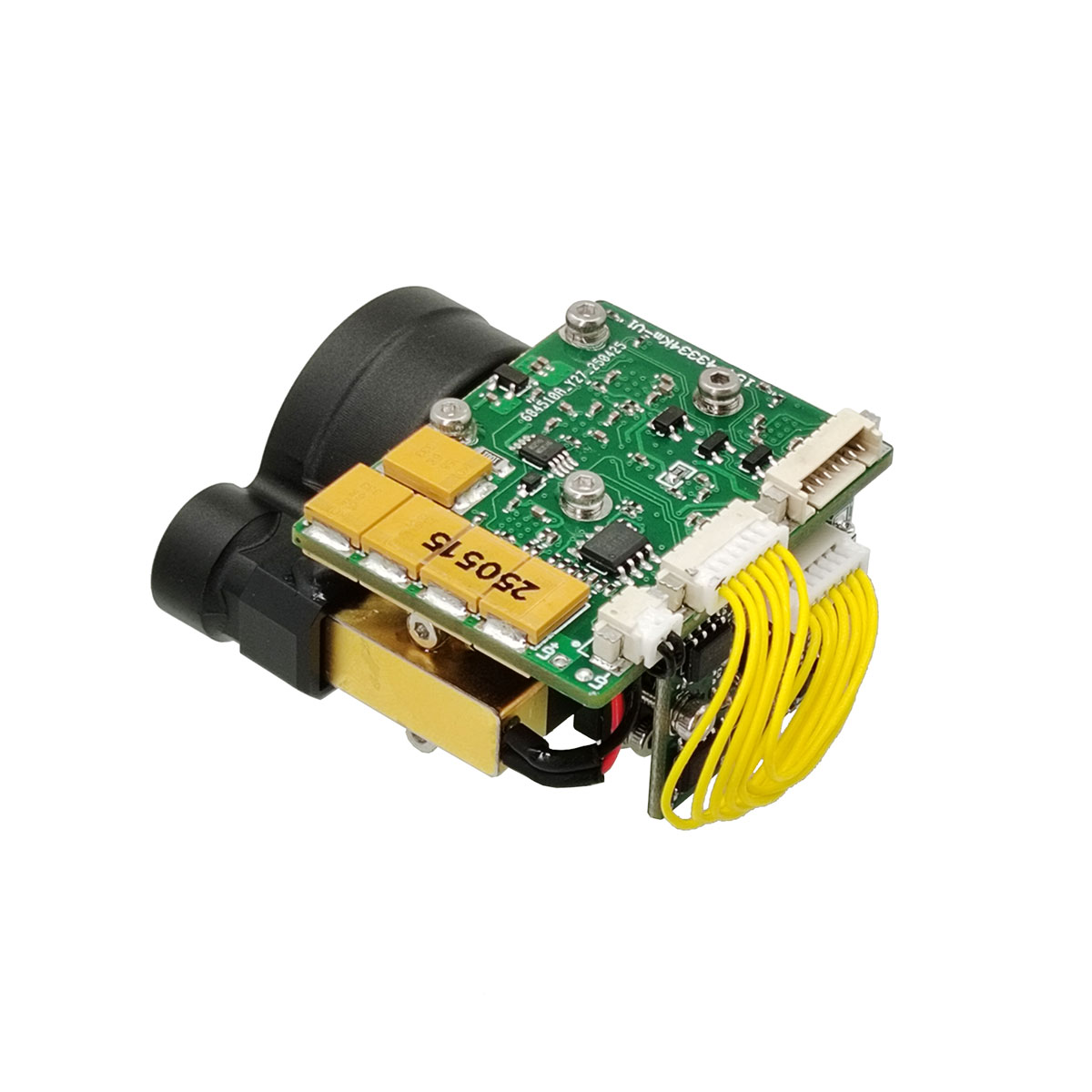

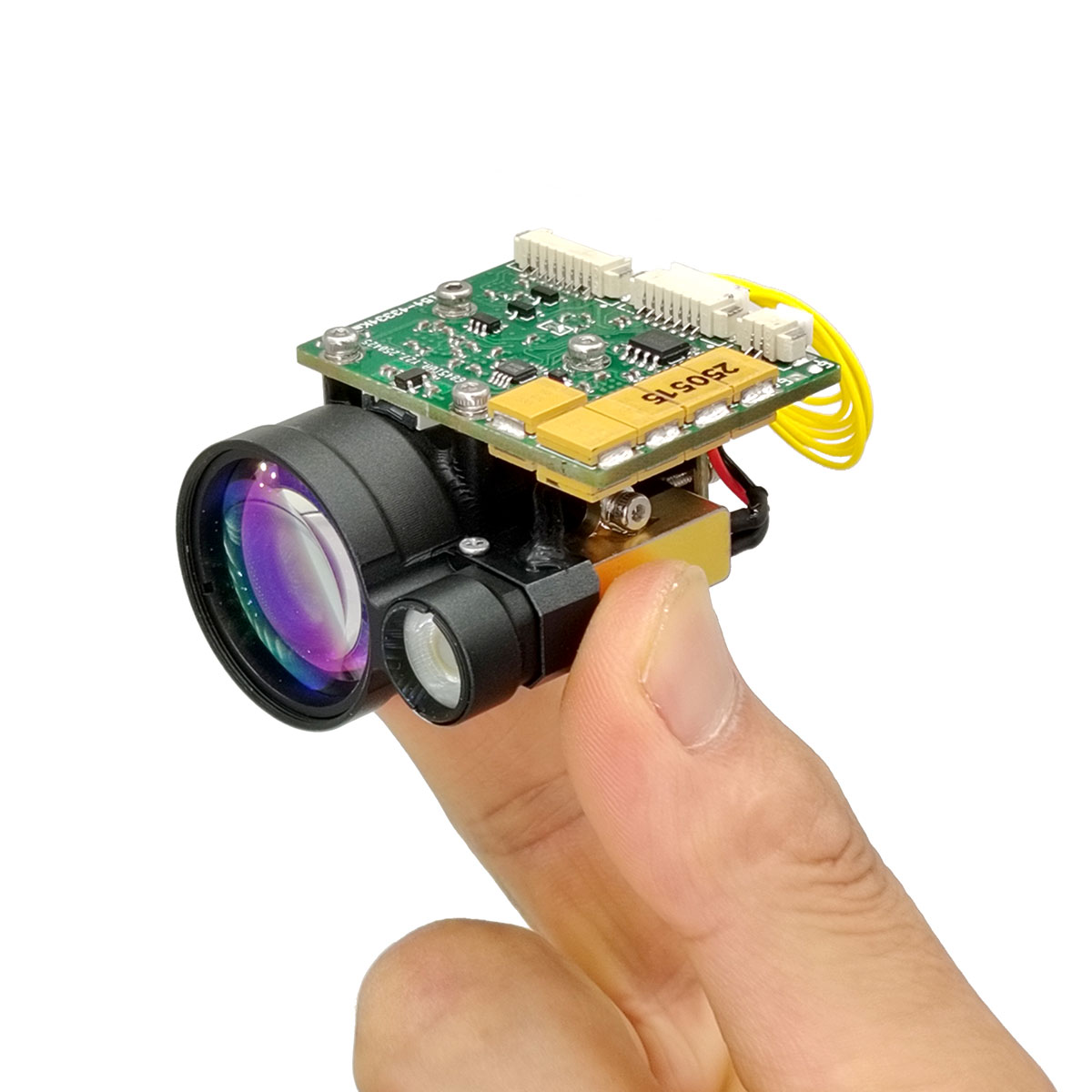

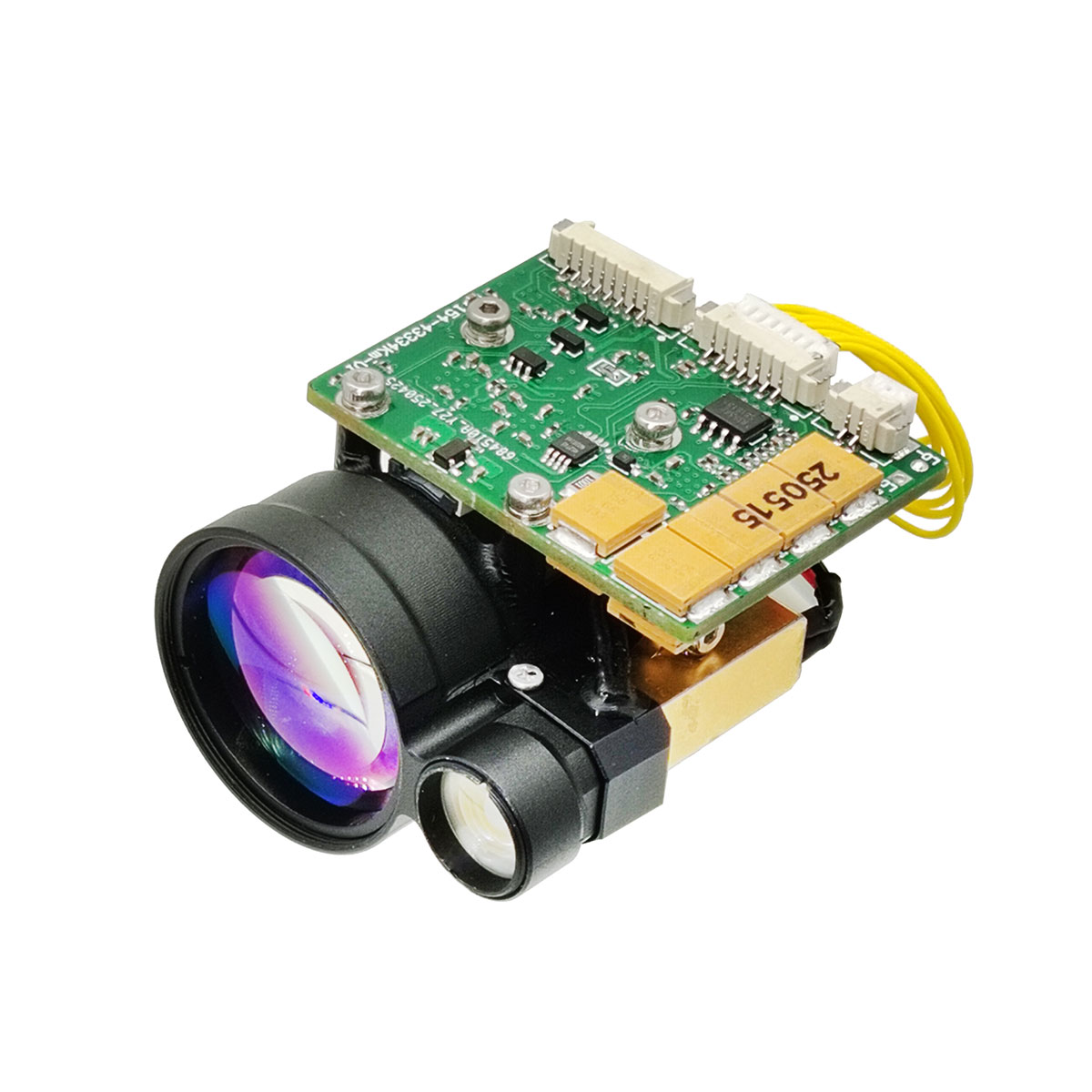

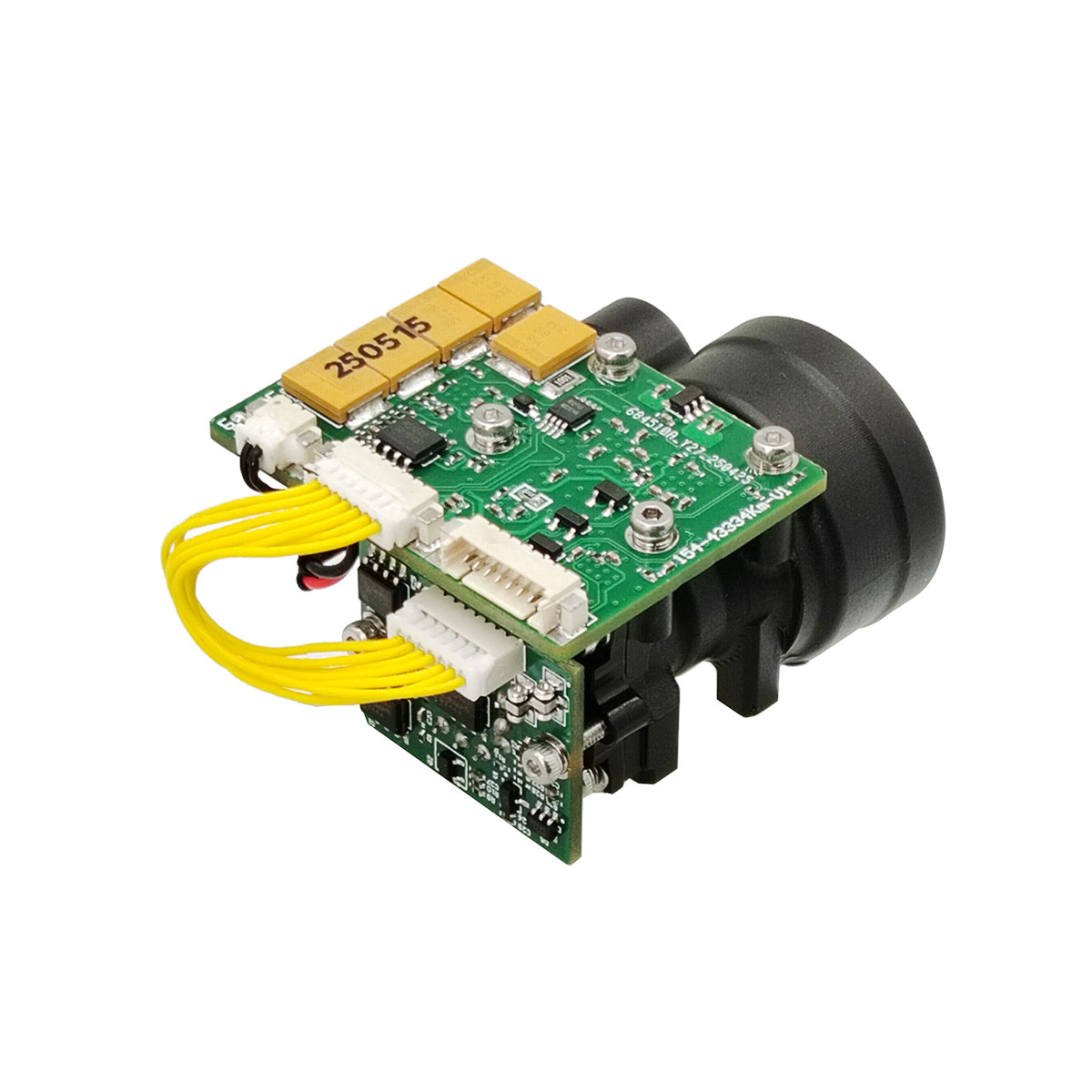

Hauptfunktionen
(1) Einzelbereichsmessung und kontinuierliche Bereichsmessung;
(2) Reagieren auf Laserentfernungsbefehle und können die Entfernungsmessung jederzeit gemäß dem Stoppbefehl stoppen;
(3) Entfernungsdaten und Statusinformationen einmal pro Impuls während der Entfernungsmessung ausgeben;
(4) Es kann die kumulierte Anzahl der gesendeten Laserimpulse melden (kein Leistungsverlust);
(5) Entfernungsauswahl, vordere und hintere Zielanzeige;
(6) Selbsttestfunktion.
Produktleistungsindex
| Artikel |
Technischer Parameter |
Anweisung |
| Modell |
STA-B50MX |
| Arbeitswellenlänge |
1535 ± 5 nm |
| Augensicherheit |
Klasse 1 (IEC 60825-1) |
| Empfangsöffnung |
Φ25mm |
| Emissionsöffnung |
Φ10mm |
| Reichweitenfähigkeit |
30-8000m |
| Reichweite |
≥10000m |
MAX. Reichweite, Reflexionsvermögen: 0,9, Beobachtersichtbarkeit 25 km |
| ≥7000m |
Große Gebäudeziele, Reflexionsvermögen: 0,6, Beobachtersichtweite 20 km |
| ≥5000m |
NATO-Ziel |
| ≥3000m |
Menschliches Ziel |
| ≥1500m |
UAV-Ziel |
| Mini-Reihe |
30m |
|
| Erkennung mehrerer Ziele |
Bis zu 3 Ziele |
|
| Bereichsauflösung |
30m |
|
| Entfernungsgenauigkeit |
±1m |
|
| Bereichsfrequenz |
1~10Hz einstellbar |
|
| Genauigkeitsrate |
≥98 % |
|
| Fehlalarmrate |
1 % |
|
| Divergenzwinkel |
≤0,5 mrad |
|
| Kommunikationsschnittstelle |
RS422 |
TTL/RS232-Schnittstelle kann individuell angepasst werden |
| Stromspannung |
DC9~32V |
|
| Stromverbrauch |
≤1,2 W(@1 Hz) |
Arbeitskraft |
| ≤5W@12V |
Spitzenleistung |
| 0,1 W |
Standby-Stromversorgung (Power-On anschließen) |
| Stabilität der optischen Achse des Lasers |
≤0,05 mrad |
|
| Parallelfehler |
≤0,3 mrad |
Parallelitätsfehler der optischen Achse zur Montagereferenz |
| Mechanischer Schock |
75g, 1ms |
|
| Arbeitstemperatur |
-40℃~+70℃ |
|
| Lagertemperatur |
-55℃~+75℃ |
|
| Zuverlässigkeit |
MTBF ≥ 1500h |
|
| Größe |
≤50x32x43,5mm |
|
| Gewicht |
≤75g |
|
| Hauptfunktion |
Erste und letzte Zielentfernung, Mehrfachzielentfernung, Entfernungsselektivität |
Hinweise:
1) NATO-Zielgröße 2,3 m × 2,3 m; Menschliche Zielgröße 0,5 m × 1,7 m; UAV-Zielgröße 0,2 m × 0,3 m; Reflexionsvermögen 30 %, Luftfeuchtigkeit ≤ 80 %, Sichtweite des Beobachters ≥ 12 km

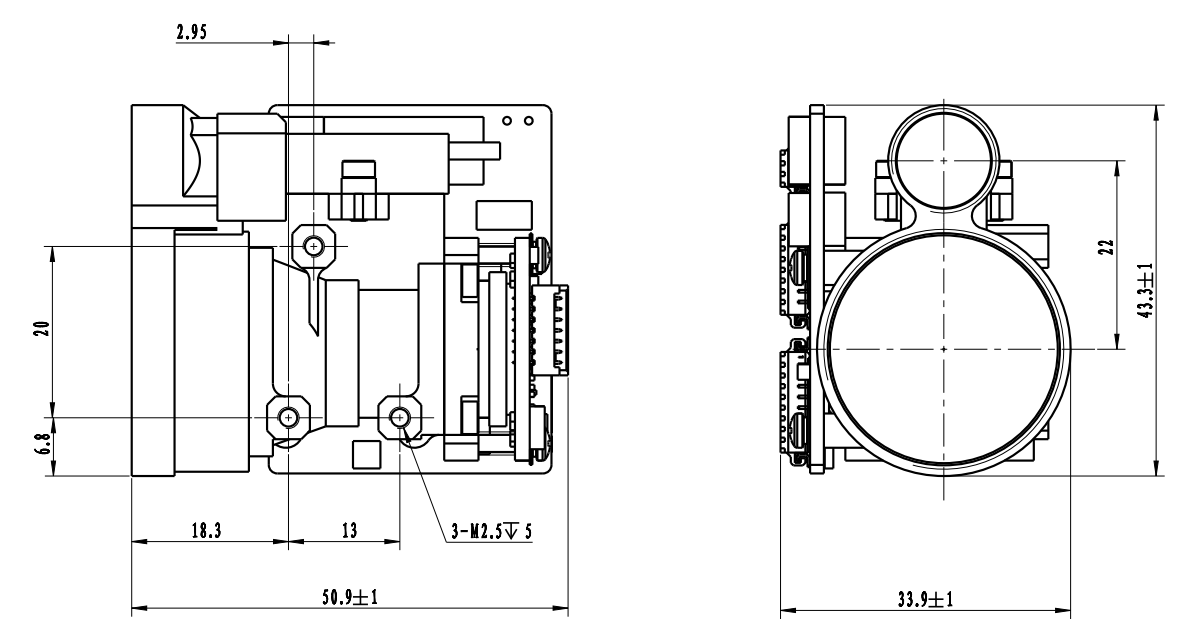

Strukturinstallationsschnittstelle
Externe Schnittstelle
| Stift |
Definition |
Funktion |
Notizen |
|
1
|
RX+ |
RS422-Empfänger + |
Blau |
|
2
|
RX- |
RS422-Empfänger - |
Grün |
|
3
|
TX- |
RS422-Übertragung - |
Lila |
|
4
|
TX+ |
RS422-Übertragung + |
Gelb |
|
5
|
GND |
Kommunikationserdungskabel |
Weiß |
|
6
|
VEE |
Stromversorgung + |
Rot |
|
7
|
GND |
Stromversorgung - |
Schwarz |
|
8
|
PWR EN |
/
|
Asche |
Externe Schnittstelle
OEM/ODM-Bereichsmodule und kundenspezifische Lösungen
Der B50MX wurde für Systemintegratoren entwickelt, die eine praktische, leistungsstarke und kompakte Laserentfernungslösung suchen. Es bietet zuverlässige Leistung in einer Vielzahl von Anwendungen.
Es ist sehr klein, ultraleicht, hat einen geringen Stromverbrauch und kann über große Entfernungen gemessen werden. Es eignet sich für Handgeräte (Wärmebildtechnik), Waffenmontageanwendungen, tragbare Systeme und leichte Sensorsuiten sowie unbemannte Luftfahrzeuge oder UGVs.
Kommunikationsprotokoll
1. Übertragungsprotokoll: asynchrone serielle Kommunikation;
2. Portrate: 115200;
3. Datenbits: 10 Bits: ein Startbit, 8 Datenbits, ein Stoppbit, ungültige Überprüfung;
4. Datenstruktur: Die Daten bestehen aus Header-Byte, Befehlsteil, Datenlänge, Parameterteil und Prüfbyte;
5. Kommunikationsmodus: Die Hauptsteuerung sendet Steuerbefehle an die Entfernungsmessmaschine, und die Entfernungsmessmaschine empfängt die Anweisungen und führt sie aus. Im Ranging-Zustand sendet das Ranging-Gerät Daten und Status des Ranging-Geräts gemäß dem Ranging-Zyklus an den oberen Computer zurück. Das Kommunikationsformat und der Befehlsinhalt sind in der folgenden Tabelle aufgeführt.
A) Hauptsteuersignale
Das Format der zu sendenden Nachricht ist wie folgt:
| STX0 |
CMD |
LEN |
DATA1H |
DATA1L |
CHK |
Tabelle 2 Formatbeschreibung der gesendeten Nachricht
| Bestellnummer |
Name |
erklären |
Code |
Bemerkungen |
|
1
|
STX0 |
Nachrichtenstartflag |
A5(H) |
|
|
2
|
CMD |
CW |
Siehe Tabelle 3 |
|
|
3
|
LEN |
DL |
Die Anzahl aller Bytes außer Startmarke, Befehlswort und Prüfsumme |
|
|
4
|
DATEN |
Parameter |
Siehe Tabelle 3 |
|
|
5
|
DATAL |
|
|
6
|
CHK |
XOR-Verifizierung |
Bis auf das gültige Byte werden alle anderen Bytes XOR-verknüpft |
|
Der Befehl wird wie folgt beschrieben:
Tabelle 3 Beschreibung der vom Master an die Entfernungsmessmaschine gesendeten Befehle und Datenwörter
| Bestellnummer |
CW |
Funktion |
Datenbyte |
Bemerkungen |
Länge |
Beispielcode |
|
1
|
0x00 |
aufhören |
DATAH=00(H)DATAL=00(H) |
Der Entfernungsmesser stoppt die Messung |
Sechs Bytes |
A5 00 02 00 00 A7 |
|
2
|
0x01 |
Einzelbereich |
DATAH=00(H)DATAL=00(H) |
|
Sechs Bytes |
A5 01 02 00 00 A6 |
|
3
|
0x02 |
Kontinuierliche Reichweite |
DATAH=XX(H)DATAL=YY(H) |
DATA beschreibt den Bereichszeitraum in ms |
Sechs Bytes |
A5 02 02 03 E8 4E (1-Hz-Bereich) |
|
4
|
0x03 |
Selbstkontrolle |
DATAH=00(H)DATAL=00(H) |
|
Sechs Bytes |
A5 03 02 00 00 A4 |
|
5
|
0x04 |
Stellen Sie den nächstgelegenen Abstand zur Auswahl ein |
DATAH=XX(H)DATAL=YY(H) |
DATA beschreibt den Blindzonenwert, Einheit 1m |
Sechs Bytes |
A5 04 02 00 64 C7 (100 m ist die kürzeste Entfernung) |
|
6
|
0x06 |
Kumulierte Anzahl von Lichtleistungsabfragen |
DATAH=00(H)DATAL=00(H) |
Kumulierte Anzahl von Lichtleistungsabfragen |
Sechs Bytes |
A5 06 02 00 00 A1 |
|
7
|
0x11 |
APD-Stromversorgung ist eingeschaltet |
DATAH=00(H)DATAL=00(H) |
|
Sechs Bytes |
A5 11 02 00 00 B6 |
|
8
|
0x12 |
APD-Stromversorgung ist ausgeschaltet |
DATAH=00(H)DATAL=00(H) |
|
Sechs Bytes |
A5 12 02 00 00 B5 |
|
9
|
0xEB |
Nummernabfrage |
DATAH=00(H)DATAL=00(H) |
Nummernabfrage |
Sechs Bytes |
A5 EB 02 00 00 4C |
a) Die Hauptsteuerung erhält das Format
Das Format der empfangenen Nachricht ist wie folgt:
| STX0 |
CMD |
LEN |
DATENn |
DATEN0 |
CHK |
Tabelle 4 Formatbeschreibung der empfangenen Nachrichten
| Bestellnummer |
Name |
erklären |
Code |
Bemerkungen |
|
1
|
STX0 |
Nachrichtenstartflag 1 |
A5 (H) |
|
|
2
|
CMD_JG |
Datenbefehlswort |
Siehe Tabelle 5 |
|
|
3
|
LEN |
DL |
Die Anzahl aller Bytes außer Startmarke, Befehlswort und Prüfsumme |
|
|
4
|
Dn |
Parameter |
Siehe Tabelle 5 |
|
|
5
|
D0 |
|
|
6
|
CHK |
XOR-Verifizierung |
Bis auf das gültige Byte werden alle anderen Bytes XOR-verknüpft |
|
Beschreibung des Empfangsstatus der Hauptsteuerung:
Tabelle 5 beschreibt das vom Entfernungsmesser an den Master-Controller gesendete Datenwort
| Bestellnummer |
CW |
Funktion |
Datenbyte |
Bemerkungen |
Gesamtlänge |
|
1
|
0x00 |
aufhören |
D1=00(H)D0=00(H) |
|
Sechs Bytes |
|
2
|
0x03 |
Selbstkontrolle |
D8 ~D1 |
D8-D7: -5V-Spannung, Einheit 0,01V.D6-D5: Blinder-Winkel-Wert, Einheit 1mD4: APD-Hochspannungswert, Einheit V;D3: Zeichentyp, der die APD-Temperatur anzeigt, Einheit: Grad Celsius;D2-D1: +5V-Spannung, Einheit 0,01V |
12 Byte |
|
3
|
0x04 |
Entfernung zur nächstgelegenen Zugangseinstellung, Einheit m |
D1 D0 |
DATEN beschreiben den nächstgelegenen Entfernungswert, Einheit 1 m; Anfang hoch und Ende niedrig |
Sechs Bytes |
|
4
|
0x06 |
Kumulierte Anzahl von Lichtleistungsabfragen |
D3~D0 |
DATA drückt die Anzahl der Lichter aus, 4 Bytes, wobei das High-Byte zuerst ist |
Sieben Bytes |
|
5
|
0x11 |
APD-Stromversorgung ist eingeschaltet |
D1=00(H)D0=00(H) |
APD-Stromversorgung ist eingeschaltet |
Sechs Bytes |
|
6
|
0x12 |
APD-Ausschaltung |
D1=00(H)D0=00(H) |
APD-Stromversorgung ist ausgeschaltet |
Sechs Bytes |
|
7
|
0xED |
Überstunden machen |
0x00 0x00 |
Der Laser steht unter Laserschutz und kann nicht gemessen werden. |
Sechs Bytes |
|
8
|
0xEE |
Wirksamkeitsfehler |
0x00 0x00 |
|
Sechs Bytes |
|
9
|
0XEF |
Zeitüberschreitung bei der Kommunikation über die serielle Schnittstelle |
0x00 0x00 |
|
Sechs Bytes |
|
10
|
0x01 |
Einzelentfernungsmessung (einzelnes Ziel, Null für das zweite und dritte Ziel, Null für das dritte Ziel am Anfang und Ende des Ziels) |
D9D8 D7 D6D5 D4 D3D2 D1 D0 |
D8-D6 erste Zielentfernung (Einheit: 0,1 m)D5-D3 Entfernung zum zweiten Ziel (Einheit: 0,1 m)D2-D0 dritte Zielentfernung (Einheit: 0,1 m)3. Ziele sind von nah nach fernD9 (bit7-bit0) Flag-Byte: D9 ist die 7. Position, die die Hauptwelle anzeigt; 1: es gibt eine Hauptwelle, 0: keine Hauptwelle. D9 ist die 6. Position, die das Echo anzeigt; 1: Echo vorhanden, 0: kein EchoD9 Die fünfte Position zeigt den Laserstatus an; 1: normaler Laser, 0: LaserfehlerD9 ist das vierte Bit des Timeout-Flags, 1: normal, 0: TimeoutD9 ist an der 3. Position ungültig (auf 1 gesetzt); D9 Die zweite Position zeigt den APD-Status an; 1: normal, 0: FehlerD9 ist die erste Position, die angibt, ob ein vorheriges Ziel vorhanden ist; 1: es gibt ein vorheriges Ziel, 0: kein vorheriges Ziel (Ziel im toten Bereich).D9 Das 0. Bit zeigt an, ob es ein nachfolgendes Ziel gibt; 1: es gibt ein Folgeziel, 0: kein Folgeziel (das Ziel nach dem Hauptziel ist das Folgeziel) |
14 Byte |
|
11
|
0x02 |
Kontinuierliche Entfernungsmessung (einzelnes Ziel, Null für das zweite und dritte Ziel, Null für das dritte Ziel am Anfang und Ende des Ziels) |
D9 D8 D7 D6D5 D4 D3D2 D1 D0 |
D8-D6 erste Zielentfernung (Einheit: 0,1 m)D5-D3 Entfernung zum zweiten Ziel (Einheit: 0,1 m)D2-D0 dritte Zielentfernung (Einheit: 0,1 m)3. Ziele sind von nah nach fernD9 (bit7-bit0) Flag-Byte: D9 ist das 7. Bit, das die Hauptwelle anzeigt; 1: es gibt eine Hauptwelle, 0: keine Hauptwelle. D9 ist die 6. Position, die das Echo anzeigt; 1: Echo vorhanden, 0: kein EchoD9 Die fünfte Position zeigt den Laserstatus an; 1: normaler Laser, 0: LaserfehlerD9 ist das vierte Bit des Timeout-Flags, 1: normal, 0: TimeoutD9 ist an der 3. Position ungültig (auf 1 gesetzt); D9 Die zweite Position gibt den APD-Status an; 1: normal, 0: FehlerD9 ist die erste Position, die angibt, ob ein vorheriges Ziel vorhanden ist; 1: es gibt ein vorheriges Ziel, 0: kein vorheriges Ziel (Ziel im toten Bereich).D9 Das 0. Bit zeigt an, ob es ein nachfolgendes Ziel gibt; 1: es gibt ein Folgeziel, 0: kein Folgeziel (das Ziel nach dem Hauptziel ist das Folgeziel) |
14 Byte |
|
12
|
0xEB |
Nummernabfrage |
D17……D0 |
D17 D16 D15 D14 D13 D12 Modellcode der gesamten MaschineD11D10 ProduktnummerD9 D6 SoftwareversionD5 D4 APD-NummerD3 D2 LasernummerVersion D1 des FPGA |
22 Byte |
| Hinweis: ① Undefiniertes Datenbyte/Bit, Standard ist 0; |
