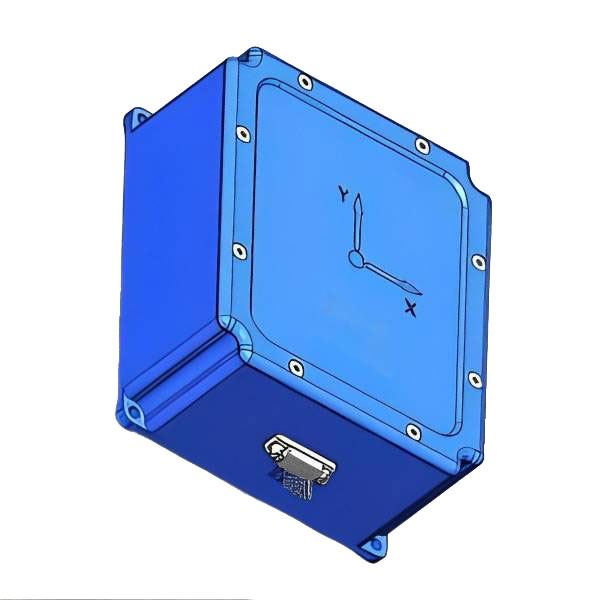

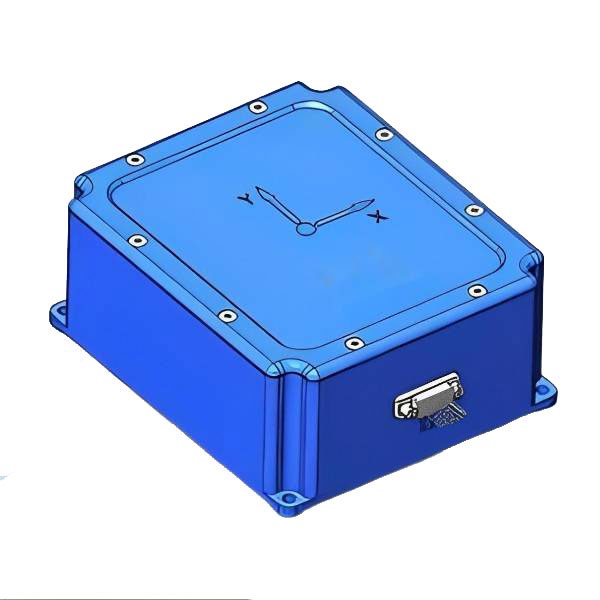

Fasermesssystem für optische Gyroskop-Attitude
  • Fasermesssystem für optische Gyroskop-AttitudeFasermesssystem für optische Gyroskop-Attitude
  • Fasermesssystem für optische Gyroskop-AttitudeFasermesssystem für optische Gyroskop-Attitude

Fasermesssystem für optische Gyroskop-Attitude

JIO-FOG100A Faser-Messsystem für den optischen Gyroscope-Attitude-Messsystem ist ein dreifacher Messsystem für mikro-mechanische Technologie (MEMS), eingebaute Hochleistungsmems-Gyroskop- und MEMS-Beschleunigungsmesser durch den Filteralgorithmus, den Pitch-Winde, den Rollwinser und den Kopfhörer des Filteralgorithmus in der Real-Zeit in der Real-Zeit.

Modell:JIO-FOG100A

Anfrage absenden

Produktbeschreibung

Optional übereinstimmt mit einem Magnetometer, um einen hochpräzisen Norden zu erzielen, und der Ausgang 3-Achsen-Winkelgeschwindigkeit und die 3-Achsen-Beschleunigung wird zur Bewegungsregelung verwendet.
Jioptics bietet eine vollfaser -Produkt -Produktsuite für die Glasfaser, die eine breite Palette von Anforderungen von taktisch bis navigationsnote erfüllt.
Die Installation des Glasfaser-Gyroskops für die Jioptik, um eine einfache Integrationsflexibilität zu erzielen, und unser Entwickler-Toolkit für schnelle Prototypen nicht nur den Spezifikationsanforderungen erfüllen, sondern auch eine qualitativ hochwertige Leistung erfüllen, um die Nachfrage der Endbenutzer zu erfüllen.

Unsere Dienste

Jioptics ist ein professionelles und effizientes Team. Stellen Sie OEM/ODM -Dienste für Sie an und kontaktieren Sie uns, um Ihr exklusives Glasfaser -Gyroskop anzupassen

Produktmerkmal

- Besser als 0,1 ° Einstellungsgenauigkeit
- Einstellungsmessbereich ± 90 °
- Betriebstemperaturbereich: -40 ~ 65 ℃
- Vibrationsumgebung: 10 ~ 2000 Hz, 6G (RMS)
- Reiche Schnittstellentypen, unterstützen RS232, RS422, CAN und andere Standardschnittstellen
- wasserdichtes Dichtungsdesign

Elektrische Eigenschaften

- Stromversorgung: 5V (Typ.), Anpassbare Weitspannungseingang 12 ~ 36 V
- Nennleistung: 0,5 W (max)
-Ripple: 100 mV (Peak-to-Speak)

Mechanische Abmessungen



Fasermesssystem für faserhaltige Gyroskop-Einstufte technische Parameter für technische Parameter

Parameter Testbedingungen Typischer Wert Maximaler Wert Einheit
Dynamischer Messbereich

450 º / s
Null -Vorspannungsstabilität Allan Varianz, Z -Achse 0.8
º/h
Allan Varianz, X-Achse und Y-Achse 1.6
º/h
10s Durchschnitt, x, yachse (-40 ℃ ~+80 ℃, konstante Temperatur) 6
º/h
1s Durchschnitt, x, y Achse (-40 ℃ ~+80 ℃, konstante Temperatur) 9
º/h
Null -Offset Null -Offset -Bereich ± 0,2
º / s
Null -Verzerrung ändert sich über den vollen Temperaturbereich ± 0,06
º / s
Start-to-to-to-Start-Wiederholbarkeit 0.006
º / s
Alltags beginnen sich zu wiederholen 0.009
º / s
Einfluss der linearen Beschleunigung auf keine Verzerrung 0.002
º / s
Der Einfluss der Schwingung auf den Nullversatz, die Änderung vor und nach der Vibration 0.002
º / s
Der Einfluss der Schwingung auf den Nullversatz, die Änderung vor der Vibration 0.002
º / s
Skalierungsfaktor Skalierungsfaktorgenauigkeit, Z -Achse 0.3
%
Skalierungsfaktorgenauigkeit, x, y -Achse 0.6
%
Skalierungsfaktor -Nichtlinearität, Z -Achse 0.01
%Fs
Skalierungsfaktor -Nichtlinearität, x, y -Achse 0.02
%Fs
Angle Random Walk
0.001
°/√hr
Geräuschdichte
0.001
°/s/√hr
Auflösung
3,052 × 10–7
º/s/lsb
Bandbreite
200
Hz

Beschleunigungsmesserparameter

Parameter Testbedingungen Typischer Wert Maximaler Wert Einheit
Dynamischer Messbereich
16
g
Null -Vorspannungsstabilität Allan Varianz 0.03
mg
10s Durchschnitt (-40 ℃ ~+80 ℃, konstante Temperatur) 0.2
mg
1s Durchschnitt (-40 ℃ ~+80 ℃, konstante Temperatur) 0..3
mg
Null -Offset Null -Offset -Bereich 5
mg
Null-Offset-Variation (Peak-to-Peak) über den vollen Temperaturbereich 5
mg
Start-to-to-to-Start-Wiederholbarkeit 0.5
mg
Alltags beginnen sich zu wiederholen 0.8
mg
Temperaturkoeffizient ohne Verzerrung 0.05 0.1 mg/℃
Skalierungsfaktor Skalierungsgenauigkeit 0.5
%
Skalierungsfaktor Nichtlinearität 0.1
%Fs
Geschwindigkeit zufälliger Walk
0.029
m/s/√hr
Geräuschdichte
0.025
mg/√hz
Auflösung
1,221 × 10–8
G/LSB
Bandbreite
200
Hz

Magnetometerparameter (optional)

Parameter Testbedingungen Typischer Wert Maximaler Wert Einheit
Dynamischer Messbereich
2.5
Gauß
Null -Offset Nichtmagnetische Umgebung 15
Mgauss

Überschriftengenauigkeit

Parameter Testbedingungen Typischer Wert Maximaler Wert Einheit
Magnetische Überschrift Genauigkeit
0.5
°

Horizontale Einstellungsgenauigkeit

Parameter Testbedingungen Typischer Wert Maximaler Wert Einheit
Pech -Winkelgenauigkeit
0.1
°
Rollwinkelgenauigkeit
0.1
°
