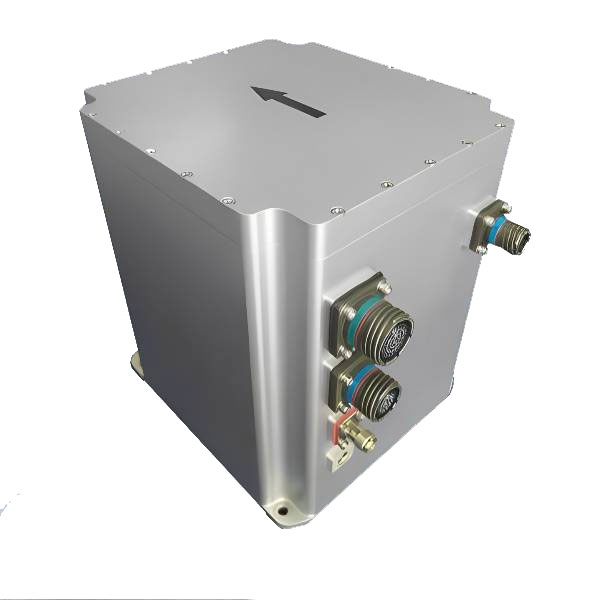

Intial-/Satelliten-Navigationssystem für faseroptische Gyroscope-Straprapdowns
JIO-F100S Fiber optic gyroscope-Strapdown Inertial/Satellite Integrated Navigation System is composed of high-precision closed-loop fiber-optic gyroscope, quartz Flexible accelerometer and high-end GNSS receiving board, through multi-sensor fusion and guidance Realization of aerial calculation algorithm, providing high-precision navigation attitude,speed and position information to the outside world information to meet Mess- und Kontrollanforderungen für hochpräzise.
Modell:JIO-F100S
Anfrage absenden
Produktbeschreibung
Die Installation des Glasfaser-Gyroskops für die Jioptik, um eine einfache Integrationsflexibilität zu erzielen, und unser Entwickler-Toolkit für schnelle Prototypen nicht nur den Spezifikationsanforderungen erfüllen, sondern auch eine qualitativ hochwertige Leistung erfüllen, um die Nachfrage der Endbenutzer zu erfüllen.
Unsere Dienste
Jioptics ist ein professionelles und effizientes Team. Stellen Sie OEM/ODM -Dienste für Sie an und kontaktieren Sie uns, um Ihr exklusives Glasfaser -Gyroskop anzupassen
Produktmerkmale
- Genauigkeit der Navigation von 0,8 Nmil/H
- Multi-Mode-Auswahl, Fahrzeugmodus/Flugzeugmodus
- Statische anfängliche Ausrichtung 3 min / Schüttelbasis anfängliche Ausrichtung 8 min
- Fehler beim Selbstponieren
- Reiche Schnittstellen, Unterstützung von RS232, RS422, CAN und anderen Standardschnittstellen
- hohe Zuverlässigkeit
- Multi-Mode-Auswahl, Fahrzeugmodus/Flugzeugmodus
- Statische anfängliche Ausrichtung 3 min / Schüttelbasis anfängliche Ausrichtung 8 min
- Fehler beim Selbstponieren
- Reiche Schnittstellen, Unterstützung von RS232, RS422, CAN und anderen Standardschnittstellen
- hohe Zuverlässigkeit
Anwendungsszenarien
-Intelligentes Ausgrabungssystem im Bergbaubereich
- Inertialnavigation der Grundlinie für große UAVs
- Marine Compass
- selbstfahrende Waffenorientierung
- Fahrzeugpositionierung und Ausrichtung
- Mobile hohe Präzisionsmessung
- hohe Präzision und stabile Plattform
- Inertialnavigation der Grundlinie für große UAVs
- Marine Compass
- selbstfahrende Waffenorientierung
- Fahrzeugpositionierung und Ausrichtung
- Mobile hohe Präzisionsmessung
- hohe Präzision und stabile Plattform
Elektrische Eigenschaften
- Stromversorgung: 24 ~ 36 V DC (Typ.)
- Nennleistung: 30W (max)
- Nennleistung: 30W (max)
Inertial-/Satelliten-integrierte Navigationssystemmechanische Abmessungen integriertes Navigationssystem
Technischer Parameter:
| Attribute | Parameter | Index |
| Position halten | Kilometerzähler Combo | 0,001d (D ist Kilometerleistung) |
| GNSS -Kombination | 1,2 m | |
| Reine Trägheit | 0,8 nmil/h | |
| Einstellungsgenauigkeit | Erste Ausrichtung | 0,003 ° |
| Haltung halten (GNSS deaktiviert, reine Trägheit) |
0,002 °/10 min （rms） | |
| Vorübergehende Kraft | ≤ 100 W (<3s) | |
| Überschriftengenauigkeit | selbstsüchtig nach Norden | 0,05 ° × ° × bis), wann zu Breitengrad (RMS) bedeutet |
| Überschrift (GNSS deaktiviert, reine Trägheit) |
0,003 °/10 min （rms） | |
| Geschwindigkeitsgenauigkeit | Geschwindigkeitshalte (GNSS deaktiviert, reine Trägheit) |
0,3 m/s/10 min （rms） |
| Glasfaser Gyro |
Messbereich | ± 400 °/s |
| Null -Vorspannungsstabilität | ≤ 0,01 °/h | |
| Quarzflexible Beschleunigungsmesser | Messbereich | ± 20g |
| Null -Vorspannungsstabilität | ≤ 20 µg (10S -Durchschnitt) | |
| Kommunikationsschnittstelle | RS232 | 1 Kanal (Baud Rate 9,6Kbit / s ~ 921,6 Kbit / s, Standard 115,2 Kbit / s Frequenz bis zu 1000 Hz, Standard 200 Hz) |
|
|
RS422 | 6 Kanäle (Baudrate Rate 9,6 kbps ~ 921,6 Kbit / s, Standard 115,2 Kbit / s Frequenz bis zu 1000 Hz, Standard 200 Hz) |
| Strukturelle Eigenschaften | Größe | 199 mm × 180 mm × 219,5 mm (L × W × H) |
| Gewicht | Ein einzelner Satz von Trägheitsnavigation ist nicht mehr als 8,0 kg (optional für Luftfahrtanwendungen ist nicht mehr als 6,5 kg) | |
| Umwelt verwenden | Lagertemperatur | -40 ℃ ~ 65 ℃ |
| Relative Luftfeuchtigkeit | ≤ 80% |
Anwendungsbeispiel
