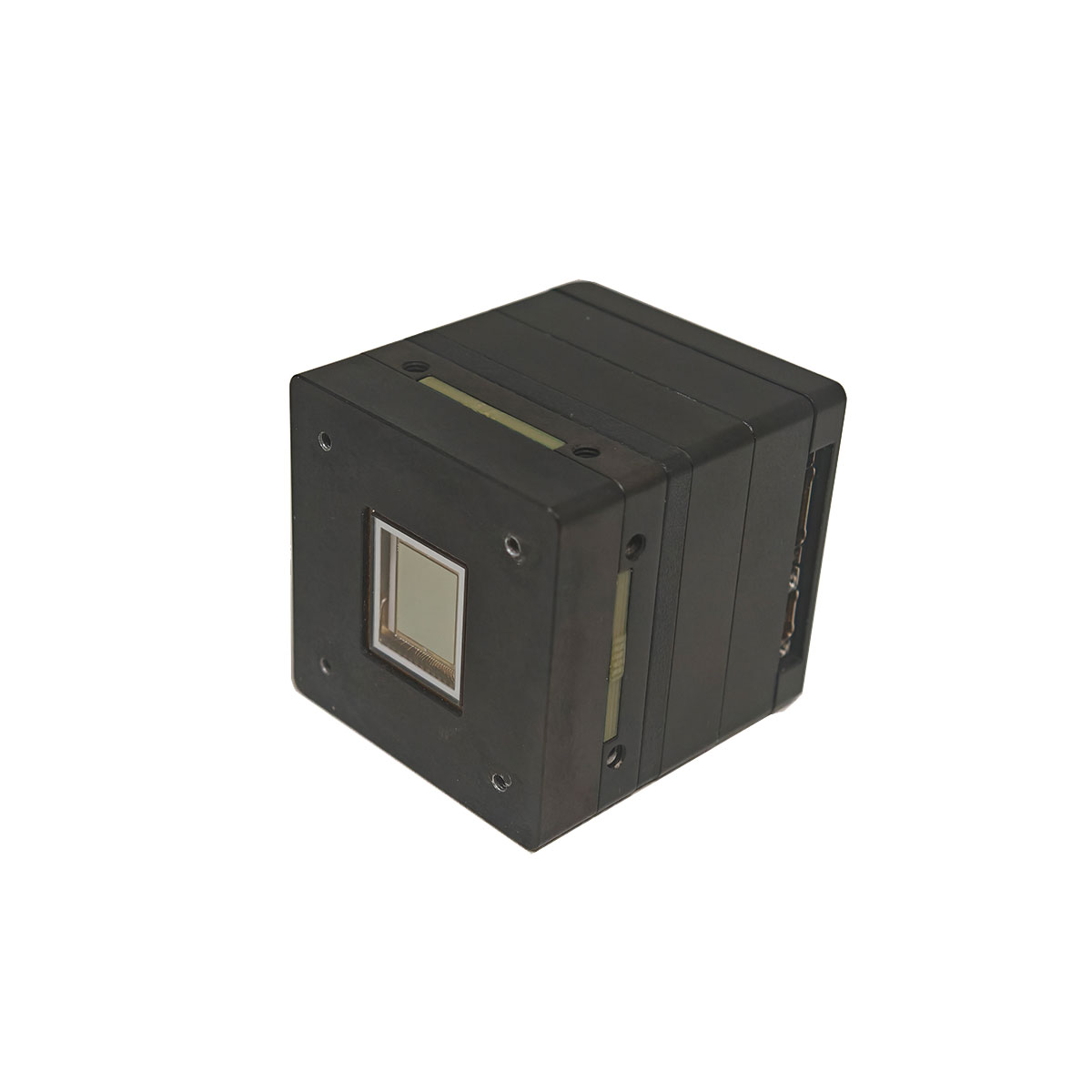

Mini 640×512 SWIR InGaAs-Kameras
Das Mini-Infrarot-Bildgebungsmodul STA-G640SW-IGA basiert auf dem 640×512 SW-Infrarotdetektor und ist mit den meisten ähnlichen IR-Detektortypen kompatibel. Es kann die Infrarotstrahlung in ein sichtbares Bild umwandeln. Umfangreiche Funktionalitäten und Schnittstellen, kompakte Größe und geringer Stromverbrauch erleichtern die Verwendung für die Systemintegration und Sekundärentwicklung. Es wird in verschiedenen Anwendungen in den Bereichen Sicherheit und Überwachung, Grenzschutz, UAV-Ladung und Forschung und Entwicklung eingesetzt.
Anfrage absenden
Produktbeschreibung
Die Hauptmerkmale und Spezifikationen sind unten aufgeführt
| Modell | STA-G640SW-IGA |
| Bildauflösung | 640×512 |
| Pitch-Größe | 15 um |
| Spektralbereich | 0,8~1,7 µm |
| Abmessungen | 40 mm × 40 mm × 43,1 mm |
| Gewicht | ≤ 0,3 kg |
| Bildrate der Bildausgabe | 50 Hz (Standard) |
| Video-Ausgabeschnittstellen | Camera Link/SDI (digital), andere können angepasst werden |
| Bildausgabetyp | 8-Bit (Standard) oder 14-Bit wählbar |
| Stromverbrauch | ≤5W (stationär) |
| Bildpolarität | Weiß heiß/ Schwarz heiß/Pseudofarbe |
| Digitale Detailverbesserung | |
| Bildkontrastverbesserung | |
| Bildfilterung und Rauschunterdrückung | |
| Bildintegration | Automatische/manuelle Änderung der Integrationszeit |
| Interne Synchronisierung oder externe Synchronisierung | |
| Einzel- und Zweipunkt-NUC, die Korrekturparameter können festgelegt werden | |
| Automatischer/manueller Ersatz toter Pixel | |
| Bietet Testbilder wie Graustufenverlauf, Streifenziel und Schachbrettmuster | |
| Bild-Rollover, Spiegelung, Standbild und digitales Zoomen | |
| Fadenkreuz überlagern/entfernen | |
| Betriebstemperatur | -40~+60℃ |
| Lagertemperatur | -55~+70℃ |
| Luftfeuchtigkeit | 0 % ~ 80 % relative Luftfeuchtigkeit |
| Schnittstellen und Stromversorgung | |
| Digitaler Videoausgang | CameraLink@8bit/CameraLink@14bit, SDI |
| SDI-Videoausgang | 720P@50Hz, effektive Bildschirmauflösung 640×512. |
| Kommunikationsschnittstelle | RS422 |
| Externe Synchronisierung | RS422 |
| Stromversorgung | 12 V DC (nominal) |
Hinweis: SWIR-Kameras können individuell angepasst werden. Wenn Parameter angepasst werden müssen, wenden Sie sich bitte an das Jioptics-Team.
Merkmale
Bildausgabe-Gating
Bildausgabe-Gating
Das Modul bietet die Funktion des Online-Gatings für das Echtzeit-IR-Bild und Testbilder. Die analogen und digitalen Videoschnittstellen werden synchron mit dem Bildausgangs-Gating geändert. Diese Funktion ist auch anpassbar.

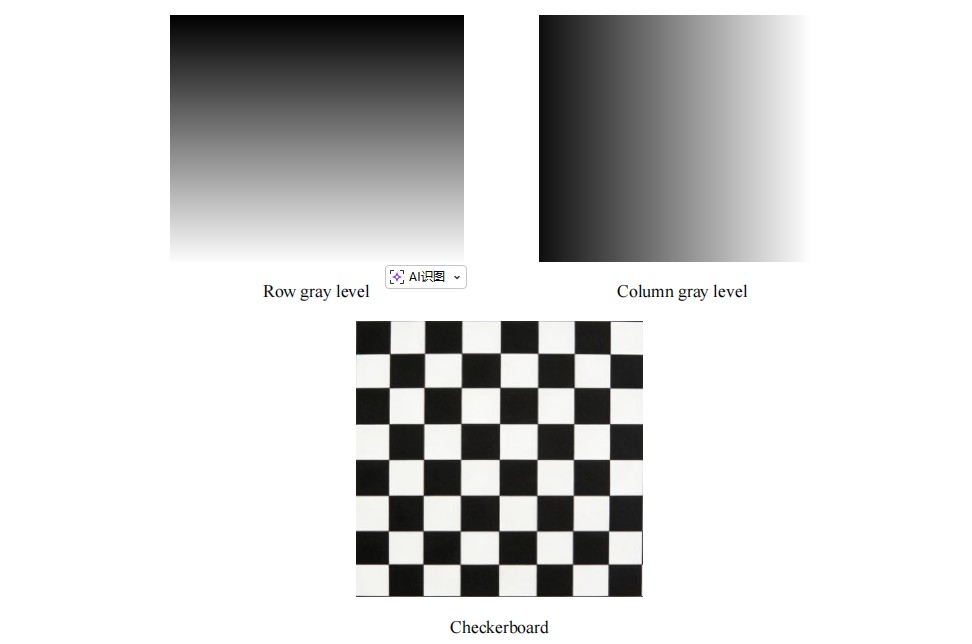

Es gibt 7 Arten von Testbildern, darunter Zeilengraustufen und ihre dynamische Karte, Spaltengraustufen und ihre dynamische Karte, Zeilen-5-Quadrat-Ziel und ihre dynamische Karte, Spalten-5-Quadrat-Ziel und ihre dynamische Karte sowie Schachbrett.
Elektrische Schnittstellen
Connector-Definition
Connector-Definition
Nachfolgend finden Sie die Steckerdefinition und die Verdrahtungsanleitung:
1)Typname: J63A-2F2-025-231-TH, passender Stecker: J63A-212-025-161-JC1. Die Definition wie folgt:
1)Typname: J63A-2F2-025-231-TH, passender Stecker: J63A-212-025-161-JC1. Die Definition wie folgt:
| Stift | Signal | Vorsichtsmaßnahmen | Bemerkung |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Twisted-Pair | Kamera-Link-Kanal 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Twisted-Pair | Kamera-Link CLK |
| 21 | CL_ XCLK _N | ||
| 10 | CL_X2_P | Twisted-Pair | Kamera-Link-Kanal 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Twisted-Pair | Kamera-Link-Kanal 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Twisted-Pair | Kamera-Link-Kanal 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) Typname: J63A-2F2-015-231-TH, passender Stecker: J63A-212-015-161-JC1. Die Definition wie folgt:
| Stift | Signal | Vorsichtsmaßnahmen | Bemerkung |
| 1 | PGND | Twisted-Pair | PGND |
| 2 | PGND | ||
| 4 | POWER_ 12V | POWER+ | |
| 11 | POWER_ 12V | ||
| 9 | Reserve -PGND | Twisted-Pair | Reservieren |
| 10 | Reserve -POWER_ 12V | ||
| 3 | Esync_422Ausgabe+ | Twisted-Pair | Externe Synchronisierung, 422-Ausgabe |
| 12 | Esync_422Output- | ||
| 5 | Esync_422Input+ | Twisted-Pair | Externe Synchronisierung, 422-Eingang |
| 14 | Esync_422Input- | ||
| 6 | RS422 TXD- | Twisted-Pair | IR-RS422-Ausgang |
| 13 | RS422 TXD+ | ||
| 8 | RS422 RXD- | Twisted-Pair | IR-RS422-Eingang |
| 15 | RS422 RXD+ | ||
| 7 | GND | NC |
|
3)SDI-Anschluss: PP5, Typname: MMCX_KWHD. Die Definition wie folgt:
| Stift | Signal | Bemerkung |
| 1 | SDI | Signal |
| 2, 3, 4, 5 | AGND | GND |

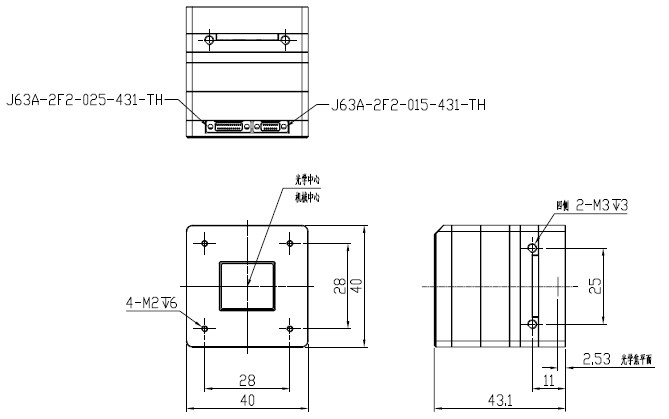

Abmessungen
Kamera inklusive
| SW-Infrarotdetektor | Jeweils 1 |
| Externe Portplatine | 1 Stk |
| DB-Vorstand | 1 Stk |
| AD-Vorstand | 1 Stk |
| Detektorschnittstellenplatine | 1 Stk |
| Interne Verbindungskabel | 1 Satz |
