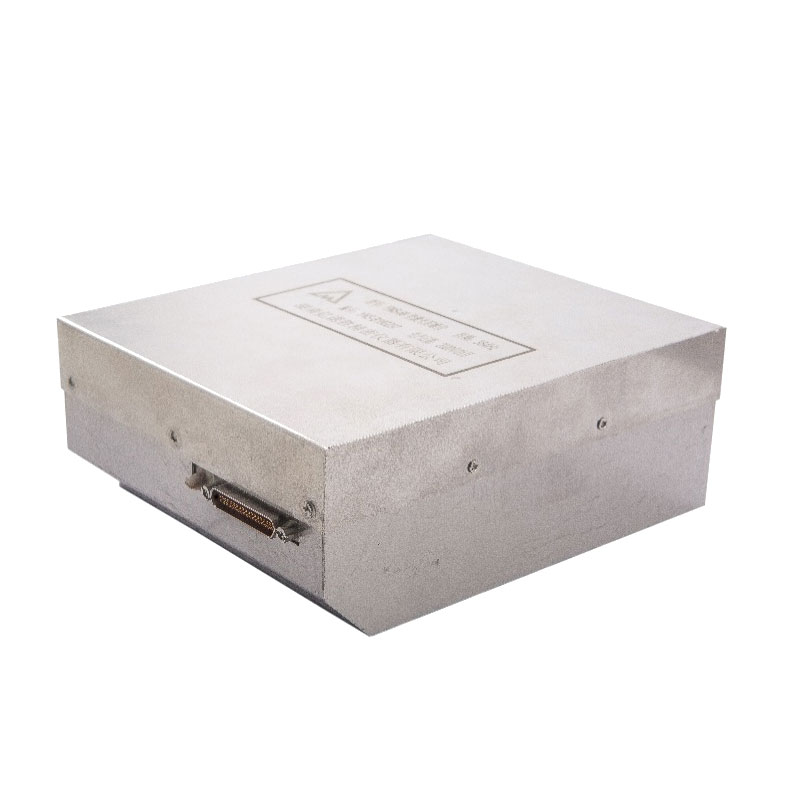

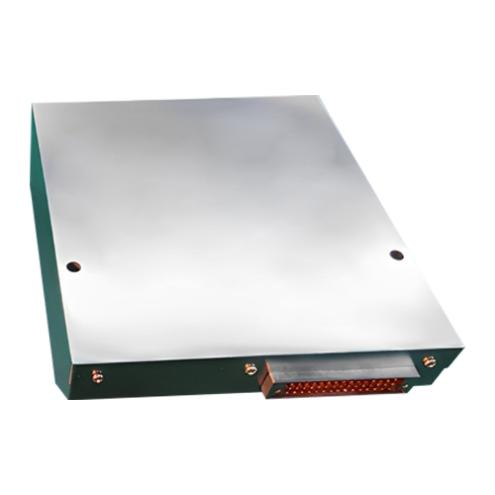

Ringlaser -Gyroskop - JIO90
  • Ringlaser -Gyroskop - JIO90Ringlaser -Gyroskop - JIO90
  • Ringlaser -Gyroskop - JIO90Ringlaser -Gyroskop - JIO90

Ringlaser -Gyroskop - JIO90

Ring Laser Gyroscop-JIO90 ist ein hochpräziser digitaler Dual-Frequenz-Maschine, der von unserem Unternehmen produziert wird. Es hat die Vorteile von hoher Präzision, einfacher Stromversorgung, hoher Integration und digitaler Leistung. Es kann die Winkelbewegung der Trägerwelle um die empfindliche Achse messen und zwei Quadratur -Quadratwellen ausgeben. Es kann häufig bei der Integration von Positionierung/Navigation, Überwachung/Aufklärung, Feuerkontrolle und Flugkontrolle von Raketen sowie ihren Trägerraketen, Flugzeugen, unbemannten Luftfahrzeugen, Schiffen, Schiffen, Schiffen, gepanzerten Fahrzeugen und anderen Feldern verwendet werden.

Modell:JIO90-RLG

Anfrage absenden

Produktbeschreibung

Ringlaser -Gyroskop - JIO90 ist in A-, B- und C -Modellen erhältlich, um Ihre unterschiedlichen Anforderungen zu erfüllen.

Funktionen

Messen Sie den Drehwinkel um seine empfindliche Achse und geben Sie zwei orthogonale Quadratwellen aus, die Rotationsinformationen enthalten.

Leistung

Der Lasergyroskop vom Typ Jio50 ist in Tabelle 1 gezeigt
Tabelle 1 Hauptindikatoren für Gyro

Seriennummer Parameter Einheit Prämie Klasse a Klasse b Klasse c Bemerkung
1 Nullbias °/h ≤ 0,3 /
2 Voreingenommenheit Stabilität °/h ≤ 1 ‰ ≤ 3 ‰ ≤4 ‰ ≤5 ‰ 100s, 1c
3 Null -Vorspannung Wiederholbarkeit °/h ≤ 1 ‰ ≤ 2 ‰ ≤ 3 ‰ 1s
4 zufälliger Walk -Koeffizient ° / h1 / 2 ≤ 0,4 ‰ ≤ 0,6 ‰ ≤ 0,7 ‰ ≤ 1 ‰ /
5 Skalierungsfaktor "/Impuls 1.865
6 Skalierungsfaktor Nichtlinearität ppm ≤ 1 /
7 Wiederholbarkeit der Skalierungsfaktor ppm ≤ 1 1s
8 Magnetische Empfindlichkeit °/(H · gs) ≤ 1,5 ‰ ≤ 2 ‰

/
9 Maximale Eingangswinkelrate °/s ≥ 400


/

Umweltanpassungsfähigkeit

A) Arbeitstemperatur: -40 ℃ ~ + 65 ℃
b) Lagertemperatur: -45 ℃ ~ + 85 ℃
c) Schwingung: 9,6 g insgesamt;
d) Schock: 30 g/11 ms (halbe Sinus) oder 75 g/6 ms (halbe Sinus);
e) Niederdruck: 5000 m über dem Meeresspiegel.

Frequenz (Hz) 10 100 200 300 400 500 800 2000
Leistungsspektraldichte (G 2 /Hz) 0.1 0.6 0.2 0.06 0.04 0.02 0.005 -6db

Stromversorgung und elektrische Grenzfläche

a) Stromversorgung
Typ: ± 5 V, +15 V
Anforderungen: +5V - Strom 180 mA, Stabilität ± 50 mV, Ripple <50 mV
-5 V - Strom 60 mA, Stabilität ± 50 mV, Ripple <50 mV
+15 V - Strom 240 mA, Stabilität ± 100 mV, Ripple <100 mV
b) Stromverbrauch: <6W
c) Elektrischer Grenzflächentyp: J30JM-37ZK
d) Grenzflächendefinition: Die Definition von elektrischen Grenzflächenstiften ist in Tabelle 2 gezeigt.

Tabelle 2 Definition der elektrischen Schnittstelle Tabelle

Stift
Seriennummer
Definition Bemerkung Stift
Seriennummer
Definition Bemerkung
1 NC NULL / / /
2 GND Signal Boden 20 NC NULL
3 NC NULL Einundzwanzig NC NULL
4 NC NULL Zweiundzwanzig NC NULL
5 NC NULL Dreiundzwanzig NC NULL
6 Halten Sie sich für sich / vierundzwanzig NC NULL
7 NC NULL 25 Halten Sie sich für sich /
8 Halten Sie sich für sich / 26 NC NULL
9 Cos Quadratwellenausgangssignal 2
TTL -Ebene
27 Cos Quadratwellenausgangssignal 2 TTL -Pegel
10 GND Signal Boden 28 GND Signal Boden
11 SÜNDE Quadratwellenausgangssignal 1
TTL -Ebene
29 SÜNDE Quadratwellenausgangssignal 1 TTL -Pegel
12 T1 Platinwiderstand 1 30 T2 Platinwiderstand 2
13 T3 Platinwiderstandsthermometer 3 31 T4 Platinwiderstand 4
14 Tcom 4 Platinresistenz gemeinsame Terminals 32 Tcom 4 Platinresistenz gemeinsame Terminals
15 GND +5 V, -5 V Power Ground 33 GND +5 V, -5 V Power Ground
16 +5V Leistungseingabe 34 +5V Leistungseingabe
17 +15 V Leistungseingabe 35 +15 V Leistungseingabe
18 15VGND +15 -V -Kraftgelände 36 15VGND +15 -V -Kraftgelände
19 -5v Leistungseingabe 37 -5v Leistungseingabe
Hinweis: Das Platinwiderstandsmodell ist PT1000

Aussehen und mechanische Schnittstelle

A) Gewicht: ≤ 1,8 kg
b) Form und mechanische Grenzfläche: Wie in Abbildung 1 gezeigt.
