200mj Laser Target Designator (LTD) WIHT LRF
  • 200mj Laser Target Designator (LTD) WIHT LRF200mj Laser Target Designator (LTD) WIHT LRF

200mj Laser Target Designator (LTD) WIHT LRF

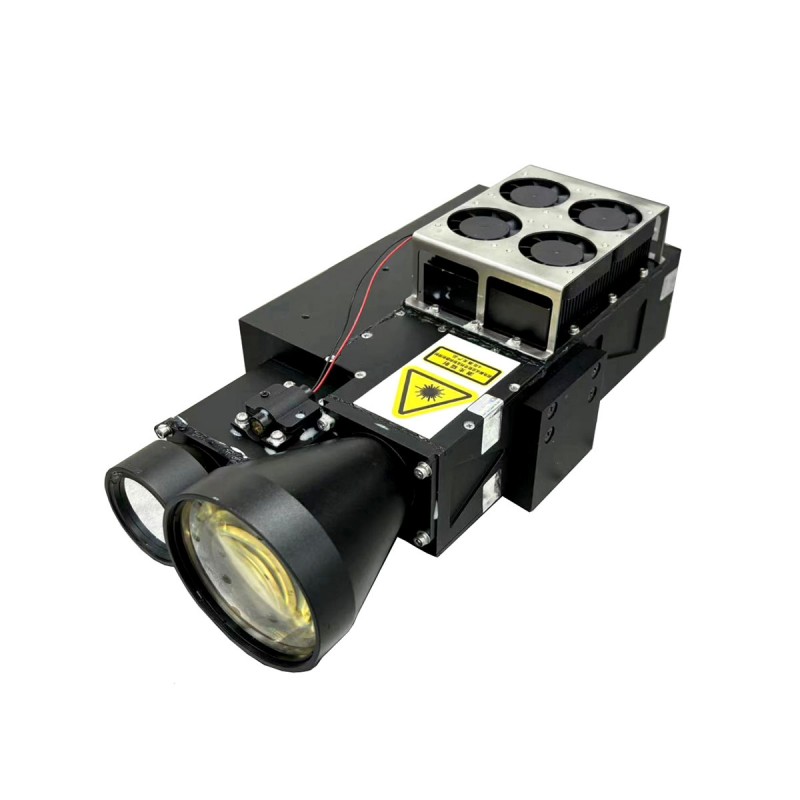

STA-Z200M ist ein militärischer 200-mJ-Laser-Ziel-Ziele-Designer, der eine entscheidende Rolle bei Präzisionszielsystemen spielt, die in der Lage ist, genaue Anleitungen für intelligente Munition zu bieten. Durch ein fortschrittliches optisches System markiert es das Ziel mit einem Laserstrahl und stellt sicher, dass präzisionsgeführte Waffen das Ziel mit extrem hoher Genauigkeit und Effizienz zerstören können.

Anfrage absenden

Produktbeschreibung
Dieses Modell des Laserziel -Designators übernimmt das integrierte Design. Das System besteht aus einer Laserlichtquelle und einem Treiber, einem Entfernungsmessmodul, einem Beobachtungssystem und einem Steuermodul.

Hauptfunktion

Laser -Rangierungsfunktion;
Laserbestrahlungsfunktion;
photoelektrisches Isolationssignalauslöser;
zerlegtes Strahl;
externe Triggerfunktion;

Haupttechnische Indikatoren

Arbeitswellenlänge 1064nm ± 1 nm
Laserbestrahlungsenergie 200mj
Lichtverzögerung 304 µs ± 1 µs
Laserstrahldispersionswinkel ≤ 0,2mrad
Bestrahlungsfrequenz 8 ~ 21Hz
Ranghäufigkeit 10Hz
Laserpulsbreite 10ns ~ 15ns
Leistungsstabilität ≤ ± 8%
Reichweite 0,3 m ~ 30 km (Zielgröße 10 m *10 m *8 m, Sichtbarkeit 30 km)
Rangerfehler weniger als oder gleich 5 Meter
Zielauswahl zuerst/zweiter/Ende
Genaue Messrate 98%
Startzeit < 1 min (bei normaler Temperatur)
Arbeitszeit Rangmodus continuously working for 5min, rest for 4min, continuous 5 cycles(at low/normal temperature)continuously working for 5min, rest for 4min, continuous 2cycles(at high temperature and 85mj output)continuously working for 2 min, rest for 4min, continuous 2cycles(at high temperature and 160mj output)
Bestrahlungsmodus irradiation time 90s, rest 60s, continuous 5 cycles (at low/normal temperature and 85mj output)irradiation time 60s, rest 60s, continuous 5 cycles (at low/normal temperature and 160mj output)irradiation time 90s, rest 60s, continuous1 cycles (at high temperature and 85mj output)irradiation time 60s, rest 60s, continuous 1 cycles (at high temperature and 160 mJ Ausgang)
Volles Gewicht ≤ 3,3 kg

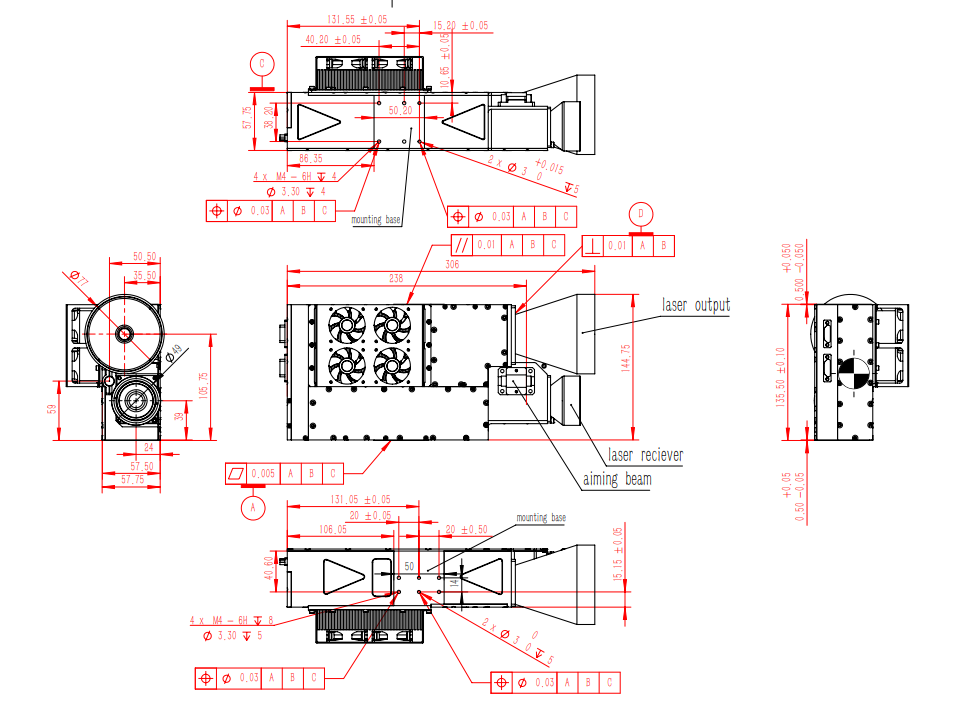

Volumen des Vollsatzes



Elektrische Schnittstelle

Kommunikationsanschluss (Socket-Modell J30J-15ZKP, Butt Plug Model J30J-15TJ) PIN-Definition

Stift Definition Inhalt Art des Signals Anmerkungen
1 Tx+ RS422 Senden Sie positiv (lokal) Ausgabe Objekthost Computer
2 Tx - RS422 Negativ (lokal) senden Ausgabe Objekthost Computer
3 Rx+ RS422 erhalten positiv (lokal) Eingang Objekt Oberer Computer
4 Rx - RS422 erhalten negativ (lokal) Eingang Objekt Oberer Computer
5 GND Masse RS422 Signal Boden Objekt Oberer Computer
6


Herstellerdebug -Special
7


Herstellerdebug -Special
8


Herstellerdebug -Special
9


Herstellerdebug -Special
10


Herstellerdebug -Special
11


Herstellerdebug -Special
12


Herstellerdebug -Special
13


Herstellerdebug -Special
14
Externes Zeitsystem + Eingang RS422 Differential
15
Externes Zeitsystem - Eingang RS422 Differential

Stromanschluss (Stecker Typ J30J02P020P000S0P120, Stecktyp J30J02P020S000S0L000) PIN -Definition

PIN -Nummer Definition Anmerkungen
A, b 24 V Die Drahtfarbe ist rot
CD GND Die Drahtfarbe ist schwarz

Schlüsselleistungsindikatoren

Stromversorgung und Stromverbrauch Stromversorgungsbereich 20V ~ 33 V, DC
Stromverbrauch Die Spitzenleistung beträgt nicht mehr als 260 W, die Standby -Leistung beträgt nicht mehr als 60 W (Normaltemperatur)
Zuverlässigkeit MTBF ist mindestens 4000 Stunden (die Gesamtfeuerzeit ist größer als 3 Millionen)
Sicherheit Richten Sie ein Warngerät ein, damit der Laser funktioniert
Der Ausgang des Lasersenders ist mit offensichtlichen Warnzeichen versehen
Die Ausrüstung ist gut geerdet
Wartbarkeit Alle wichtigen funktionellen Komponenten und Geräte haben sowohl Fehlerindikatoren als auch Indikatoren für den normalen Betrieb
Die durchschnittliche Reparaturzeit MTTR beträgt nicht mehr als 20 Minuten
Anforderungen an die elektromagnetische Kompatibilität Im System-Startvorgang kann die Geräte mit anderen Geräten im System kompatibel sein und normal arbeiten

Anforderungen an die Anpassungsfähigkeit der Umwelt

Temperatur Betriebstemperatur -40 ℃ ~ +60 ℃
Lagertemperatur -40 ℃ ~ +70 ℃
Feuchte Hitze Relative Luftfeuchtigkeit 95% ± 3%
Temperatur +25 ° C ± 2 ° C.
Speicherzeit 72H
Vibration Vibrationsspektrumform (GRMS = 6,06) 20 Hz bis 80 Hz +3DB/OCT
80 Hz bis 350 Hz G2/0,04 Hz
350 Hz bis 2000 Hz -3db/oct
Vibrationsrichtung und Zeit mindestens 10 Minuten in zwei Richtungen in zwei Richtungen vibrieren
Kontrollpunkt Sollte in der Vorrichtung oder in der Schüttungstischoberfläche in der Nähe der maximalen Steifheit des Produkts ausgewählt werden, kann große Geräte eine Mehrpunkt-Durchschnittskontrolle verwenden
Überwachungspunkt Der Überwachungspunkt sollte im wichtigsten Teil des zu testenden Produkts ausgewählt werden, sodass die Reaktion der Wurzelquadratmeer -Beschleunigung das maximal zulässige Design nicht überschreitet (GRMS = 6,06).
Installationsanforderungen Die Exemplar ist fest am Schütteltisch befestigt, und für Produkte, die mit Stoßdämpfer ausgestattet sind, sollten die Stoßdämpfer vor dem Testen entfernt werden
Leistungsprüfung Während der Vibrationstests mit dem aufgeschalteten Gerät müssen alle Leistungsindikatoren die im Entwurfsdokument angegebenen technischen Anforderungen erfüllen. Im Falle eines Fehlers sind Reparaturen zulässig. Nach der Reparatur sollte der Spektralwert auf 0,01 g²/Hz, GRMS = 3,03 reduziert werden, und die Probe sollte in der Richtung, die am anfälligsten für 10 Minuten anfällig für Vibrationen während des Akzeptanztests einer Vibration unterzogen werden.
Temperaturzyklus Temperaturbereich Einschalttest -35 ± 3 ℃ ~ +52 ± 2 ℃
Temperaturänderungsrate Temperaturanstieg 10 ℃/min
Kühlung 10 ℃/min
Zykluszeiten Zehn Zyklen sollten abgeschlossen sein, um sicherzustellen, dass die letzten 2 Zyklen ohne Fehler sind. Wenn während der letzten 2 Zyklen ein Fehler auftritt, sind nach Reparaturen weitere 2 fehlerfreie Zyklen erforderlich.
Zykluszeit Eine Zykluszeit ist 4h, ein Zyklus umfasst Temperaturanstieg → Temperaturaufenthalt → Kühlung → Temperaturaufenthalt → Temperaturanstieg
Wohnsitzzeit mit hoher und niedriger Temperatur Die Aufenthaltszeit hängt von der Wärmekapazität des Probens ab. Basierend auf dem Prinzip der Produktthermie oder der Kaltpermeabilität wird die innere Temperatur der Probe nach Erreichen der Stabilität 5 min gehalten
Die Anforderungen des zu testenden Produkts Allgemeiner Temperaturzyklus -Test mit der gesamten Maschine sollte so weit wie möglich sein, um die Abdeckung zu öffnen
Überprüfen und reparieren In den Krafttestgeräten muss nach jedem Temperaturzyklusstest bestätigt werden, dass die Geräte frei von Fehlern sind, bevor Sie mit dem nächsten Temperaturzyklus fortfahren
Anforderungen annässen Mit der gesamten Ausrüstung erfolgt einnässen
Transportanforderungen Ausrüstung muss als ganzes Fahrzeug transportiert werden
Wenn das Produkt keinen Verkehrstest unterzogen hat, können Sie mit einem Simulationstransporttabelle einen Innentransport -Simulationstest durchführen. Dieser Test beinhaltet die Durchführung eines sinusförmigen zyklischen Vibrationstests, um die Leistung des Produkts zu bewerten
Die Anforderungen des simulierten Transporttabellen -Tests sind wie folgt
Testbedingungen Frequenz 5Hz ~ 200Hz
Amplitude 5Hz ~ 7Hz
Amplitude 12mm ~ 8mm
7Hz ~ 200 Hz gleich beschleunigt 1,5 g
Vibrationstestbedingung zulässige Abweichung ist der gleiche wie ein Breitband -Zufallsvibrationstest
Richtung vertikale Achsrichtung und Seite; Orientierung: vertikal und lateral zur Achse
Zykluszeit log-scan 5Hz ~ 200 Hz ~ 5Hz, 12 min pro Zyklus; Wenn die Resonanzfrequenz der Probe unter 5 Hz gemessen wird, kann die Testfrequenz auf 2Hz verlängert werden, 2Hz ~ 200 Hz ~ 2Hz, Scannenscanning sollte 15 Minuten betragen. Die Vibrationszeit in jeder Richtung beträgt 90Min 90Min 90Min.
Überprüfen Sie nach dem Transporttest nach Anzeichen von Schäden oder struktureller Lockerung und führen Sie eine Prüfung der technischen Indizes durch, um sicherzustellen, dass sie die Entwurfsanforderungen entsprechen
