80MJ Laser Target Designator (LTD) mit LRF
  • 80MJ Laser Target Designator (LTD) mit LRF80MJ Laser Target Designator (LTD) mit LRF
  • 80MJ Laser Target Designator (LTD) mit LRF80MJ Laser Target Designator (LTD) mit LRF

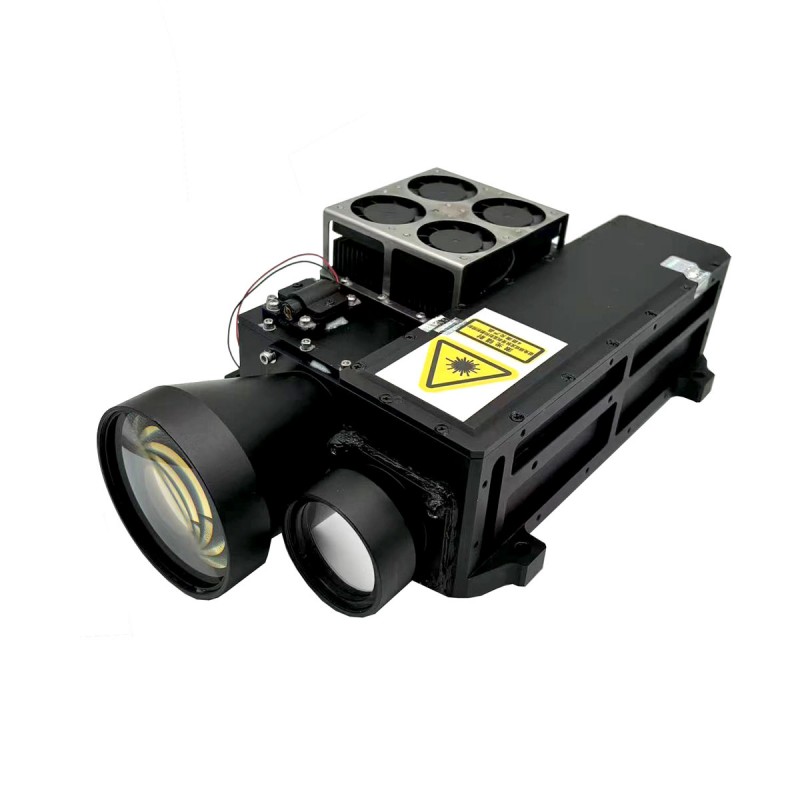

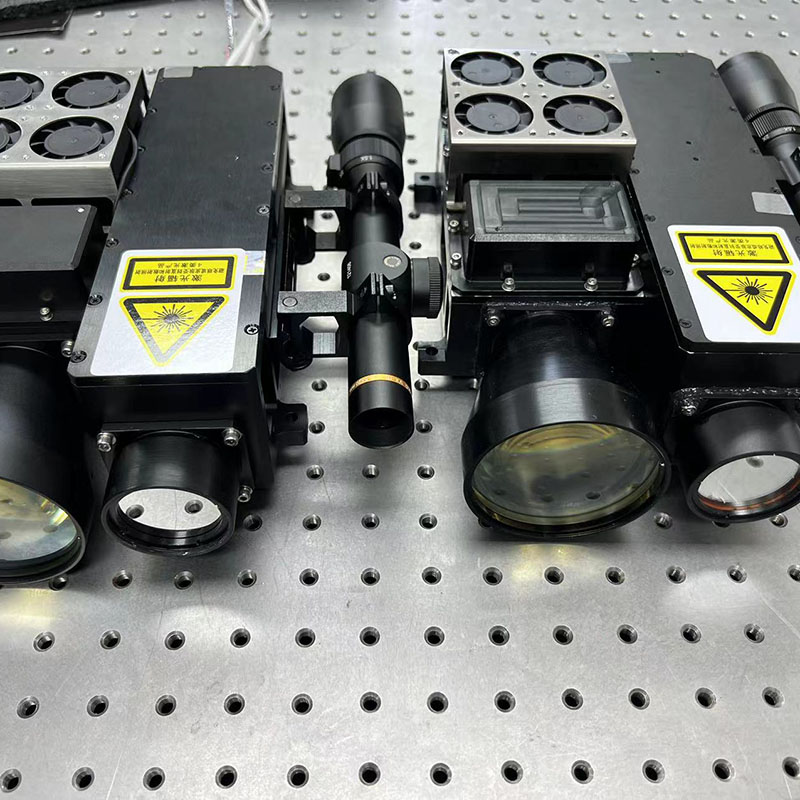

80MJ Laser Target Designator (LTD) mit LRF

STA-Z80M ist ein militärischer 80MJ-Laser-Ziel-Ziele-Designer, der eine entscheidende Rolle bei Präzisionszielsystemen spielt, die in der Lage sind, genaue Anleitungen für intelligente Munition zu bieten. Durch ein fortschrittliches optisches System markiert es das Ziel mit einem Laserstrahl und stellt sicher, dass präzisionsgeführte Waffen das Ziel mit extrem hoher Genauigkeit und Effizienz zerstören können.

Anfrage absenden

Produktbeschreibung
Dieses Modell des Laserziel -Designators übernimmt das integrierte Design. Das System besteht aus einer Laserlichtquelle und einem Treiber, einem Entfernungsmessmodul, einem Beobachtungssystem und einem Steuermodul.

Hauptfunktion

Zielanleitung
Zielentfernungsbestimmung
Zerlegtes Strahl

Haupttechnische Indikatoren

Hauptparameter der Laserlichtquelle
Arbeitswellenlänge 1064nm ± 1 nm
Pumpenmodus Halbleiter -Seitenpumpe
Bestrahlungsfrequenz Genauer Code 45 ms - 125 ms (Check -Code 20Hz)
Triggermethode Beide int. Auslöser und ext. Trigger (Triggerverzögerung: 304us+-1us)
Ausgangsenergie ≥80mj@20Hz
Max.Verwaltungsentfernung ≥ 12 km
Q Schaltmodus Elektrooptisches Q-Schalter
Pulsbreite 10ns ~ 20ns
Strahldivergenzwinkel Unter Verwendung von 0,15mrad (die Akzeptanzmethode übernimmt die Loch-Loch-Methode, und das Verhältnis von Lochloch zu löcherfrei ist mindestens 86,5%)
Impulsenergiestabilität ≤ 8%(RMS)
Bestrahlungszyklus Arbeiten 90er Jahre, Intervall 60er Jahre; 4 Zyklen (Normaltemperatur oder niedrige Temperatur), 1 Zyklus (hohe Temperatur 60 ℃)
Stromversorgung DC 24 V ± 4 V
Leistung <240W (Normale Temperatur -Standby -Strom: <2a, Spitzenarbeitsstrom <10a, hoch- und niedrigem Temperatur -Standby -Strom <3,5a)
Serienport Kommunikation RS422
Externe Trigger -Schnittstelle 3V-Differentialstufe Laufwerk, RS422-Schnittstelle (Verzögerungszeit beträgt 304us +/- 1Us vom Triggersignal zum Ausschalten)
Codierungstyp Präzise Frequenzcodierung, Zeitcodierung, Pseudo -Zufallskodierung
Präzision verwenden <+-1us
Laserbereichsparameter
Rangmodus 0 ~ 5Hz Ranging
Maximale gemessene Entfernung > 30 km (20 km Sichtbarkeit, 2,3 x 2,3 m typisches Ziel, Zielreflexion> 20%)
Mindest gemessener Abstand 300 m
Ranggenauigkeit ± 5 m
Umweltanpassungsfähigkeit
Niedertemperatur Betriebstemperatur: -40c
Lagertemperatur: -45 ℃
Hohe Temperatur Betriebstemperatur: + 60 ℃
Lagertemperatur: +65 ℃.
Feuchte Hitze Relative Luftfeuchtigkeit: 95%± 3%;
Temperatur: +35 ℃ ± 2 ℃
Speicherzeit: 72H.
Auswirkungen
Aufprallwellenform halb sinusförmiger Puls
Spitzenbeschleunigung 10g
Pulsbreite 11 ms
Anzahl der Schocks 3 in vertikaler axialer Richtung
Vibration
Frequenzbereich 5 ~ 16 Hz Einfachamplitude Verschiebung: 1,5 mm
16 ~ 200 Hz (16 ~ 60 Hz für optische Geräte) Beschleunigung: 1,5 g
Eine Scanzeit 12 Minuten
Dauer vertikaler axial 36 min

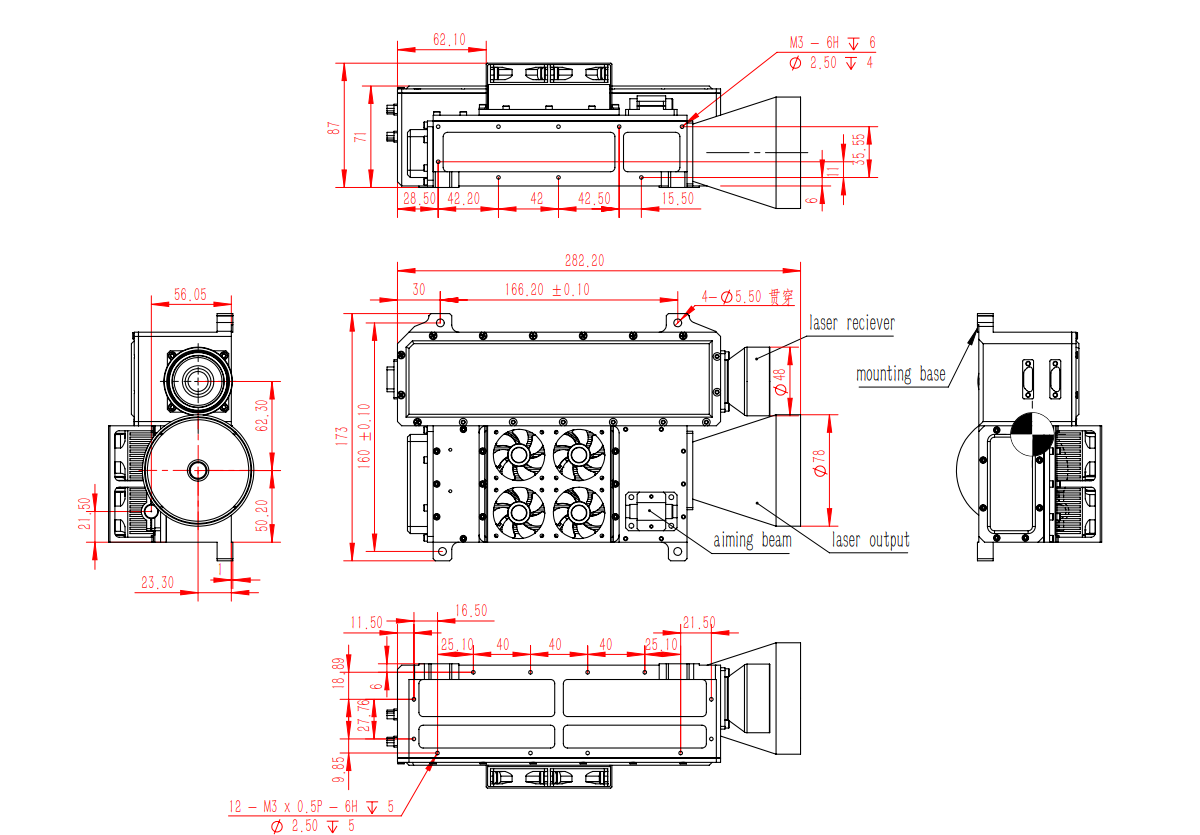

Volumen des Vollsatzes



Elektrische Schnittstelle

Kommunikationsanschluss (Socket-Modell J30J-15ZKP, Butt Plug Model J30J-15TJ) PIN-Definition

Stift Definition Inhalt Art des Signals Anmerkungen
1 Tx+ RS422 Senden Sie positiv (lokal) Ausgabe Objekthost Computer
2 Tx - RS422 Negativ (lokal) senden Ausgabe Objekthost Computer
3 Rx+ RS422 erhalten positiv (lokal) Eingang Objekt Oberer Computer
4 Rx - RS422 erhalten negativ (lokal) Eingang Objekt Oberer Computer
5 GND Masse RS422 Signal Boden Objekt Oberer Computer
6


Herstellerdebug -Special
7


Herstellerdebug -Special
8


Herstellerdebug -Special
9


Herstellerdebug -Special
10


Herstellerdebug -Special
11


Herstellerdebug -Special
12


Herstellerdebug -Special
13


Herstellerdebug -Special
14
Externes Zeitsystem + Eingang RS422 Differential
15
Außenzunge - Eingang RS422 Differential

Stromanschluss (Stecker Typ J30J02P020P000S0P120, Stecktyp J30J02P020S000S0L000) PIN -Definition

PIN -Nummer Definition Anmerkungen
A, b 24 V Die Drahtfarbe ist rot
CD GND Die Drahtfarbe ist schwarz

Schlüsselleistungsindikatoren

Stromversorgung und Stromverbrauch Stromversorgungsbereich 20V ~ 33 V, DC
Stromverbrauch Die Spitzenleistung beträgt nicht mehr als 240 W, die Standby -Leistung beträgt nicht mehr als 60 W (Raumtemperatur)
Zuverlässigkeit MTBF ist mindestens 4000 Stunden (die Gesamtfeuerzeit ist größer als 3 Millionen)
Sicherheit Richten Sie ein Warngerät ein, damit der Laser funktioniert
Der Ausgang des Lasersenders ist mit offensichtlichen Warnzeichen versehen
Die Ausrüstung ist gut geerdet
Wartbarkeit Alle wichtigen funktionellen Komponenten und Geräte haben sowohl Fehlerindikatoren als auch Indikatoren für den normalen Betrieb
Die durchschnittliche Reparaturzeit MTTR beträgt nicht mehr als 20 Minuten
Anforderungen an die elektromagnetische Kompatibilität Im System-Startvorgang kann die Geräte mit anderen Geräten im System kompatibel sein und normal arbeiten

Anforderungen an die Anpassungsfähigkeit der Umwelt

Temperatur Betriebstemperatur -40 ℃ ~ +60 ℃
Lagertemperatur -45 ℃ ~ +70 ℃
Feuchte Hitze Relative Luftfeuchtigkeit 95% ± 3%
Temperatur +25 ° C ± 2 ° C.
Speicherzeit 72H
Vibration Vibrationsspektrumform (GRMS = 6,06) 20 Hz bis 80 Hz +3DB/OCT
80 Hz bis 350 Hz G2/0,04 Hz
350 Hz bis 2000 Hz -3db/oct
Vibrationsrichtung und Zeit vibrieren in zwei Richtungen für mindestens 10 min. (Vibration in zwei Richtungen, d. H. X -Achse, die sich entlang der Laserachse und der Z -Richtung befindet)
Kontrollpunkt Sollte in der Vorrichtung oder in der Schüttungstischoberfläche in der Nähe der maximalen Steifheit des Produkts ausgewählt werden, kann große Geräte eine Mehrpunkt-Durchschnittskontrolle verwenden
Überwachungspunkt Der Überwachungspunkt sollte im wichtigsten Teil des zu testenden Produkts ausgewählt werden, sodass die Reaktion der Wurzelquadratmeer -Beschleunigung das maximal zulässige Design nicht überschreitet (GRMS = 6,06).
Installationsanforderungen Die Exemplar ist fest am Schütteltisch befestigt, und für Produkte, die mit Stoßdämpfer ausgestattet sind, sollten die Stoßdämpfer vor dem Testen entfernt werden
Leistungsprüfung Während der Vibrationstests mit dem aufgeschalteten Gerät müssen alle Leistungsindikatoren die im Entwurfsdokument angegebenen technischen Anforderungen erfüllen. Im Falle eines Fehlers sind Reparaturen zulässig. Nach der Reparatur sollte der Spektralwert auf 0,01 g²/Hz, GRMS = 3,03 reduziert werden, und die Probe sollte in der Richtung, die am anfälligsten für 10 Minuten anfällig für Vibrationen während des Akzeptanztests einer Vibration unterzogen werden.
Temperaturzyklus Temperaturbereich Einschalttest -40 ± 3 ℃ ~ +55 ± 2 ℃
Temperaturänderungsrate Temperaturanstieg 10 ℃/min
Kühlung 10 ℃/min
Zykluszeiten Zehn Zyklen sollten abgeschlossen sein, um sicherzustellen, dass die letzten 2 Zyklen ohne Fehler sind. Wenn während der letzten 2 Zyklen ein Fehler auftritt, sind nach Reparaturen weitere 2 fehlerfreie Zyklen erforderlich.
Zykluszeit Eine Zykluszeit ist 4h, ein Zyklus umfasst Temperaturanstieg → Temperaturaufenthalt → Kühlung → Temperaturaufenthalt → Temperaturanstieg
Wohnsitzzeit mit hoher und niedriger Temperatur Die Aufenthaltszeit hängt von der Wärmekapazität des Probens ab. Basierend auf dem Prinzip der Produktthermie oder der Kaltpermeabilität wird die innere Temperatur der Probe nach Erreichen der Stabilität 5 min gehalten
Die Anforderungen des zu testenden Produkts Allgemeiner Temperaturzyklus -Test mit der gesamten Maschine sollte so weit wie möglich sein, um die Abdeckung zu öffnen
Überprüfen und reparieren In den Krafttestgeräten muss nach jedem Temperaturzyklusstest bestätigt werden, dass die Geräte frei von Fehlern sind, bevor Sie mit dem nächsten Temperaturzyklus fortfahren
Anforderungen annässen Mit der gesamten Ausrüstung erfolgt einnässen
Transportanforderungen Ausrüstung muss als ganzes Fahrzeug transportiert werden
Wenn das Produkt keinen Verkehrstest unterzogen hat, können Sie mit einem Simulationstransporttabelle einen Innentransport -Simulationstest durchführen. Dieser Test beinhaltet die Durchführung eines sinusförmigen zyklischen Vibrationstests, um die Leistung des Produkts zu bewerten
Die Anforderungen des simulierten Transporttabellen -Tests sind wie folgt
Testbedingungen Frequenz 5Hz ~ 200Hz
Amplitude 5Hz ~ 7Hz
Amplitude 12mm ~ 8mm
7Hz ~ 200 Hz gleich beschleunigt 1,5 g
Vibrationstestbedingung zulässige Abweichung ist der gleiche wie ein Breitband -Zufallsvibrationstest
Richtung vertikale Achsrichtung und Seite; Orientierung: vertikal und lateral zur Achse
Zykluszeit log-scan 5Hz ~ 200 Hz ~ 5Hz, 12 min pro Zyklus; Wenn die Resonanzfrequenz der Probe unter 5 Hz gemessen wird, kann die Testfrequenz auf 2Hz verlängert werden, 2Hz ~ 200 Hz ~ 2Hz, Scannenscanning sollte 15 Minuten betragen. Die Vibrationszeit in jeder Richtung beträgt 90Min 90Min 90Min.
Überprüfen Sie nach dem Transporttest nach Anzeichen von Schäden oder struktureller Lockerung und führen Sie eine Prüfung der technischen Indizes durch, um sicherzustellen, dass sie die Entwurfsanforderungen entsprechen
